第 10 章 手动控制
10-2 菜单

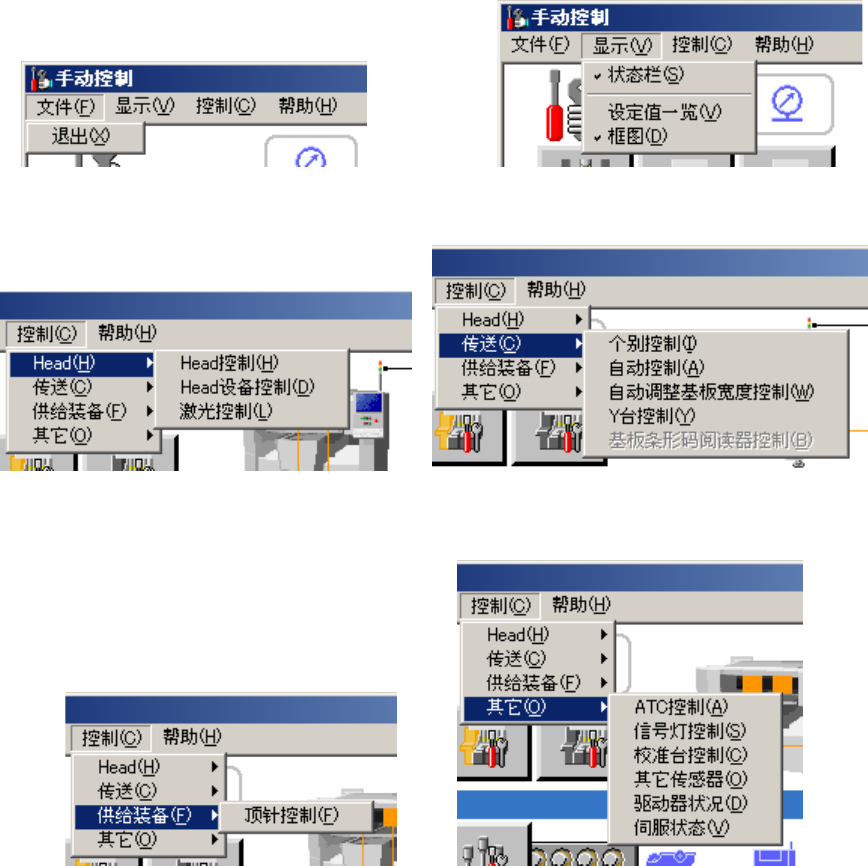

手动控制的各菜单/子菜单的构成，如下图所示。
选择手动控制菜单时，在提示行中不显示命令概要。
图
10-2-1
文件项目 图
10-2-2
显示项目
图
10-2-3
Head（贴片头）项目 图
10-2-4
传送项目
图
10-2-5
供给装备项目 图
10-2-6
其它项目
选择各项目后, 可显示与其对应的对话框。
在对话框中，根据需要，选择、设定参数，并执行。
①在 MS 参数[选项]设置中没有选中的(未安装的)单元，不能选择。
②不受[机器设置]-[使用单元]中的设置的影响。未选中的(不使用的)单元也可选择。
以下逐项说明各项菜单。
10-4
第 10 章 手动控制
10-2-1 文件
10-2-1-1 退出
选择菜单栏中的[文件]→[退出]或者按对话框右上角「关闭」按钮(“×”)、或按下[退出]命令

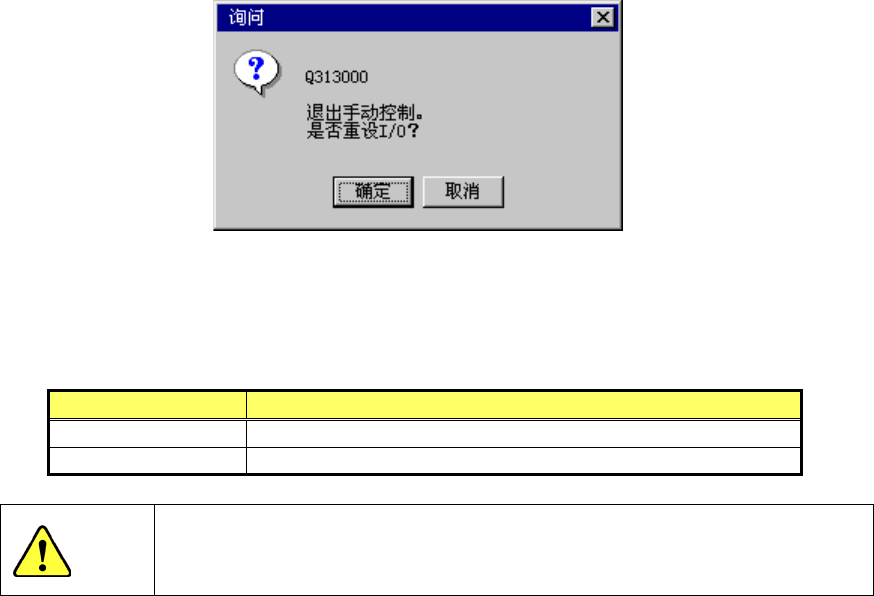

按钮，可显示下列对话框，询问是否重设各 I/O 安全方向。
图
10-2-7
设定 I/O 安全方向询问
对话框的按钮选择和处理内容的关系如下。
表
10-3
各 I/O 的安全方向设定按钮处理
选择按钮
处理
确定 实行各 I/O 的安全方向设定，退出手动控制。
取消 不实行各 I/O 的安全方向设定，返回手动控制。
选择[确定]后，轴即开始移动，开始设置各 I/O 的安全方向。选择[确定]前 ，请
务必确认没有人在进行设备内部的作业。另 外 ，为防止发生人身伤害，操作中切
勿把手伸入设备内部，脸和头也不要靠近。
警告
10-5
第 10 章 手动控制
10-2-2 关于贴片头
10-2-2-1 贴片头控制

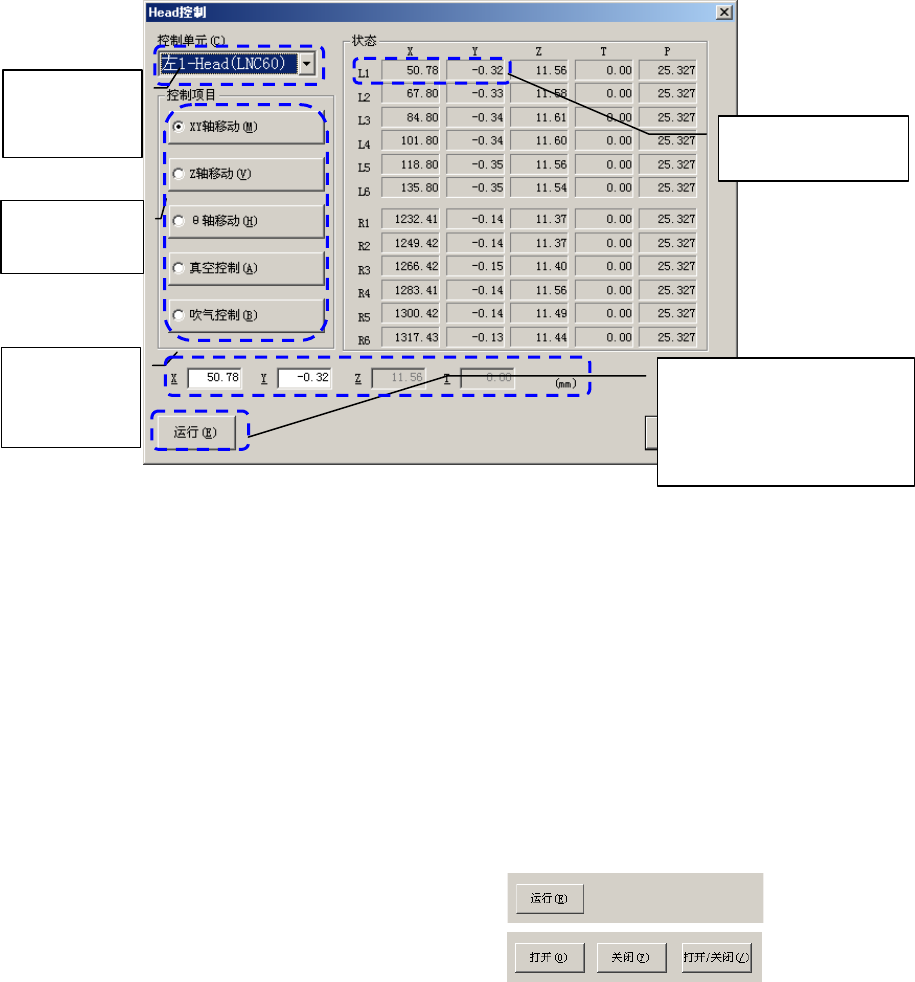

选择菜单栏中[控制]→[Head（贴片头）]→[Head（贴片头）控制]后，显示下图[Head（贴片头）
控制]对话框。
示例: 需要移动[左 1Head（贴片头）(MNLA)]的 XY 轴时，按①～⑤步骤操作即可。
图
10-2-8
贴片头控制对话框
(1) 控制单元
从组合框中选择要控制的单元。
选择单元不受[机器设置]-[使用单元]设置的影响。未选中的(不使用的)单元也可选择。
单击▼，或者按下 [Alt] + [↓] 键后，显示可选择的单元。
(2) 控制项目
用单选按钮选择要控制的项目。
(3) 控制按钮
通过控制按钮，执行控制项目。
各个控制项目，显示不同控制按钮。
图
10-2-9
显示控制按钮
① 选择要控制
的单元。
②选择控制项目。
③输入移动目标
坐标。
④按下[运行] (=控制按钮)后，
开始移动到目标坐标。
* 设备将要运行，请充分注意『控
制按钮』项中的警告事项。
⑤ 移动完成后更新坐
标值。
… XY/ Z/θ轴
移动时
… 真空/吹气
控制时
10-6
