第 10 章 手动控制 10 -2 -2- 2 贴片头设备控制 从 菜单栏中选择 [ 控制 ]→[Head]→[Head 设备控制 ] 后， 显示如下 [Head （贴片头） 设备控制 ] 对话框。 图 10 -2 - 10 Head （贴片头 ）设备控制对话框 (1) 控制单元 从组合框中选择要控制的对 象单元。 在 MS 参数的 [ 选项 ] 设置中没有选中的 ( 未安装的 ) 单元，不能选择。 不受 [ 机器设 置 ]-[ 使用单…
第 10 章 手动控制
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
① XY 轴移动
选中[控制项目]的[XY 轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或 按 [F3]
键，即可把所选择的单元移动到指定坐标。移动完成时，显示出更新后的坐标。
② Z 轴移动
选中[控制项目]的[Z 轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或按[F3]
键，即可移动所选择的 Head（贴片头）。移动完成时，显示出更新后的坐标。
③
θ
轴移动
选中[控制项目]的[
θ
轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或按[F3]
键，即可移动所选择的 Head（贴片头）。移动完成时，显示出更新后的坐标。
④ 真空控制
控制所选择的贴片头的真空打开/关闭。
选中[控制项目]的[真空控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或
按[F3]键、[F4]键、[F5]键进行控制。控制完成时，显示出更新后的压力状态。
⑤ 吹气控制
控制所选择的贴片头的吹气打开/关闭。
选中[控制项目]的[吹气控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或
按[F3]键、[F4]键、[F5]键进行控制。控制完成时，显示出更新后的压力状态。
(4) [状态]显示
控制完成时，显示 XY 轴坐标、Z 轴坐标、
θ
轴坐标、压力值。
连续显示压力值。
警告
10-7
第 10 章 手动控制
10-2-2-2 贴片头设备控制

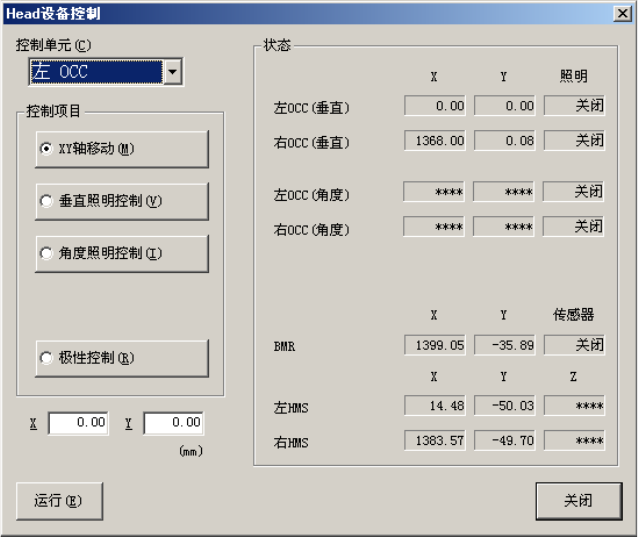

从菜单栏中选择[控制]→[Head]→[Head 设备控制]后，显示如下[Head（贴片头）设备控制]对话框。
图
10-2-10
Head（贴片头）设备控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
在 MS 参数的[选项]设置中没有选中的(未安装的)单元，不能选择。
不受[机器设置]-[使用单元]的设置的影响。未选中的(不使用的)单元也可选择。
单击▼，或者按下[Alt] + [↓]键后，显示可选择的单元。
10-8
第 10 章 手动控制
(2) 控制项目
用单选按钮选择[控制项目]，如下图所示。
OCC 的单选按钮 BMR 的单选按钮 HMS 的单选按钮
图
10-2-11
Head（贴片头）设备控制的控制项目
(3) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
图
10-2-12
选择各控制项目时的控制按钮
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
… XY 轴移动 / 测量时
… 垂直照明 / 角度照明时
… 极性控制时
… 传感器控制时
警告
10-9
