第 10 章 手动控制
10-2-2-3 激光控制

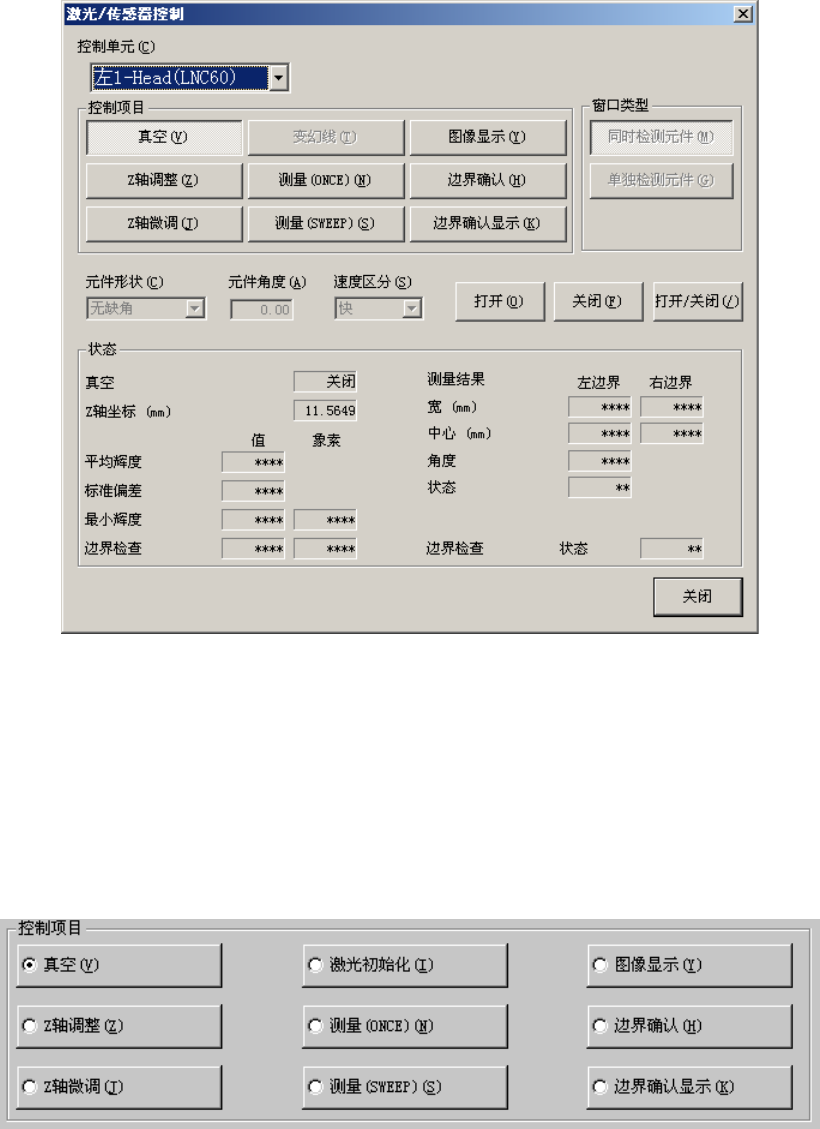

在菜单栏中选择[控制]→[Head]→[激光控制]后，显示下图的激光控制对话框。
图
10-2-15
激光控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
选择的单元不受在[机器设置]-[使用单元]中的设置的影响。未选中(不使用) 的单元也可以选择。
单击▼，或按 [Alt] + [↓] 键后，显示可选择的单元。
(2) 控制项目
用单选按钮选择控制项目。
图
10-2-16
控制项目
10-12
第 10 章 手动控制
(3) 窗口类型
测量时按下按钮，选择窗口类型。
在控制项目中选择“测量（ONCE）”、“测量（SWEEP）”以外项目时，不能设置。
图
10-2-17
窗口类型
同时检测元件 ：设置的窗口尺寸范围，必须可容纳同时测量多个 Head 的元件。
（这些 Head 的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独检测元件。
单独检测元件： 设置的窗口尺寸范围，必须容纳激光可测量的最大限度尺寸的元件。
指定测量单独元件时，需要使用其他 Head 的测量领域（窗口）。因此，其
他 Head 下降到激光的高度时，可能造成测量失败。测量前，务必检查，确
认其他 Head 没有降到激光测量的高度。
(4) 元件形状
从组合框中选择执行测量（SWEEP）时激光识别用的元件形状。
选择测量 SWEEP 以外的控制项目，不能进行设置。
单击▼或按下[Alt] + [↓] 键时，即显示如下元件形状的一览表。
图
10-2-18
元件形状一览
10-13
第 10 章 手动控制
表
10-4
元件形状
元件形状
动作
无缺角
从测量数据中检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正。
无缺角，近似四边形形状的元件，可设置此种元件形状。
有缺角
从测量数据中检测出 5～8 个顶点，进行位置偏差、角度偏差的计算、校正。元件
中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚的元件，可设置此种元件
形状。
PLCC
从测量数据中检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差的计算、
校正。是 PLCC 专用的元件形状。
圆筒
从测量数据中计算位置偏差、角度偏差。角度偏差被忽略，测量结果必为 0°。用
于没有角的圆筒元件等。
相当于编辑生产程序时设置元件形状为圆筒。
灵活
从测量数据中抽出在 X、Y 方向上能构成元件最小幅度的附近 8 个点，计算·校正
位置偏差、角度偏差后，进行贴片。
不设置
根据吸取姿势按贴片角度转动并贴片。
(5) 控制按钮
通过控制按钮操作控制项目。
各个控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在进行
设备内部的作业。另外，为防止人身伤害，设备运行
中切勿把手伸入设备内部，
脸和头也不要靠近。
警告
