第 10 章 手动控制 6) 测量 (SWEEP) 对 所选择的 Head 进行激光测量 ( SWEEP ) 。 SWEEP 具有在检测区域内旋转对象物体 ，计算出元件的吸取偏移、角度偏移、尺寸的功能。 激 光单元根据“元件形状”组 合框指定的元件形状，对取得的数据进行分析，计算所 测量的结果。 测量结果显示在状态中显示。 选中控制项目的“测量 ( SWEEP ) ”时，选 择“运行”按钮、或按下“ F3 ”键进行控制。 若是选择“ L…
第 10 章 手动控制

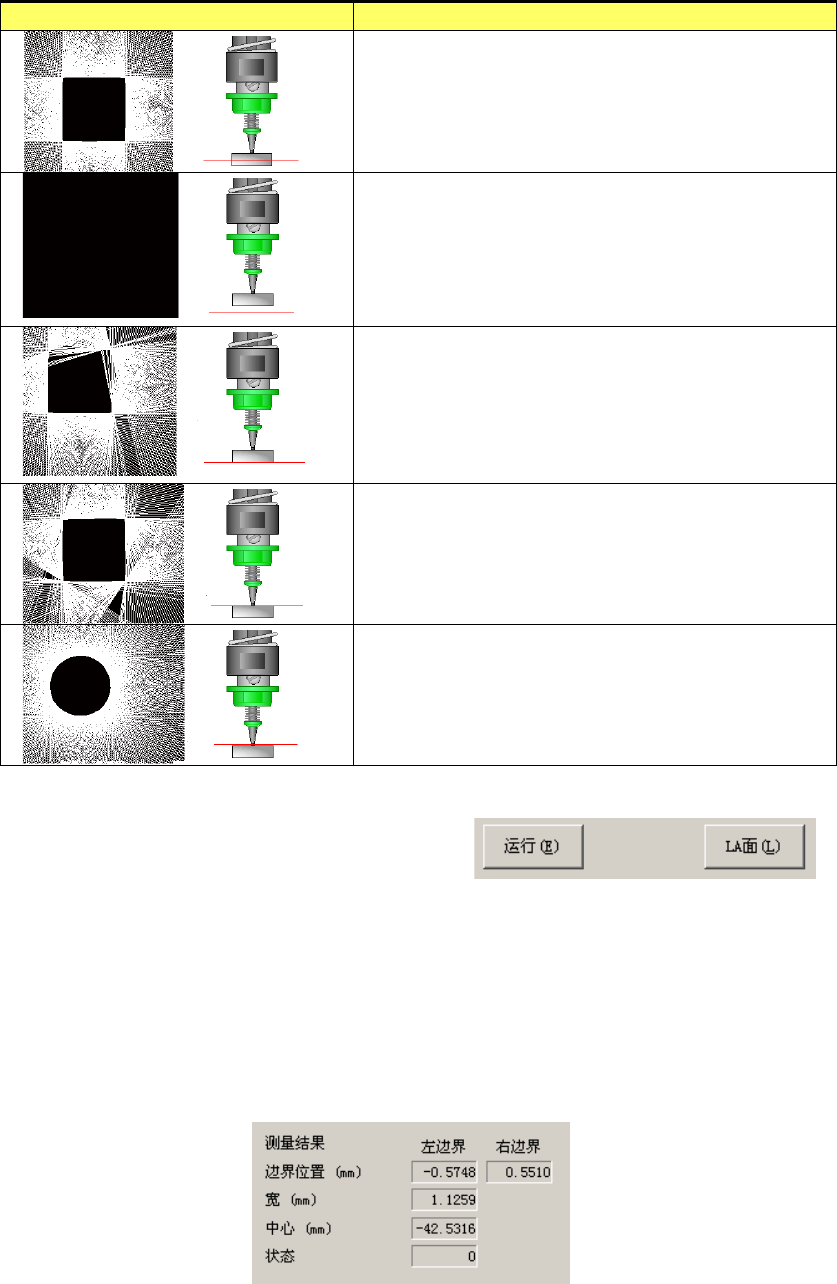

在表 10-5 变幻线示例中，具体说明变幻线有关情况。
表
10-5
变幻线示例
变幻线和激光高度
说 明
激光高度适当。取得的元件形状正确。取得形状后，激
光传感返回 SWEEP 识别结果。
元件上没有激光面，因得不到任何一个边界结果，无法
描绘变幻线，画面呈黑色。激光传感 SWEEP 失败，返回
信息为无元件错误。
激光高度在元件下面附近时，激光面遮盖不全，有些边
界数据没有取得，变幻线形状变形，激光传感 SWEEP 识
别失败，返回错误信息。
激光高度在元件表面和吸嘴边界时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻线显示
出吸嘴尖端的形状。
5) 测量 (ONCE)
对所选择的 Head（贴片头）进行激光测量
(ONCE)。
“ONCE”是取得当前传感器上显示的图像信息的功能。测量结果显示在“状态”上。
选中控制项目的[测量(ONCE)]时，点击[运行]、或按[F3]键来控制。
选择[LA 面]按钮、或按[F5]键，会移动到相应 Head 的前端（元件已被吸取时则在元件下面）
的高度。
测量完成时，状态显示更新的测量结果。（关于测量结果，请参见（6）状态显示。）
图
10-2-20
测量(ONCE)时的测量结果项目
10-16
第 10 章 手动控制
6) 测量 (SWEEP)
对所选择的 Head 进行激光测量(SWEEP)。
SWEEP 具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、尺寸的功能。激
光单元根据“元件形状”组合框指定的元件形状，对取得的数据进行分析，计算所测量的结果。
测量结果显示在状态中显示。
选中控制项目的“测量(SWEEP)”时，选
择“运行”按钮、或按下“F3”键进行控制。
若是选择“LA 面”按钮或按下“F5”键会
移动到该 Head 前端（元件已被吸取时则在元
件下面）的高度。
测量结果的状态显示在测量结束时更新。
(关于测量结果，请参见“（6）状态显示)”。
图
10-2-21
测量(SWEEP)时的测量结果项目
7) 图像显示
显示所选Head的激光传感器的图像数据。
把Head和吸嘴移到激光面上面后再进行操作。
在选中控制项目“图像显示”时，选择“执行(E)”按钮或按下“F3”键控制。
请确认激光水平值分布均匀。
若有急剧下降处，或数值极低的情况，可能是激光脏污，请清扫激光面。否则元件端面遇
到激光水平值下降位置时会导致定心不稳、激光识别错误。

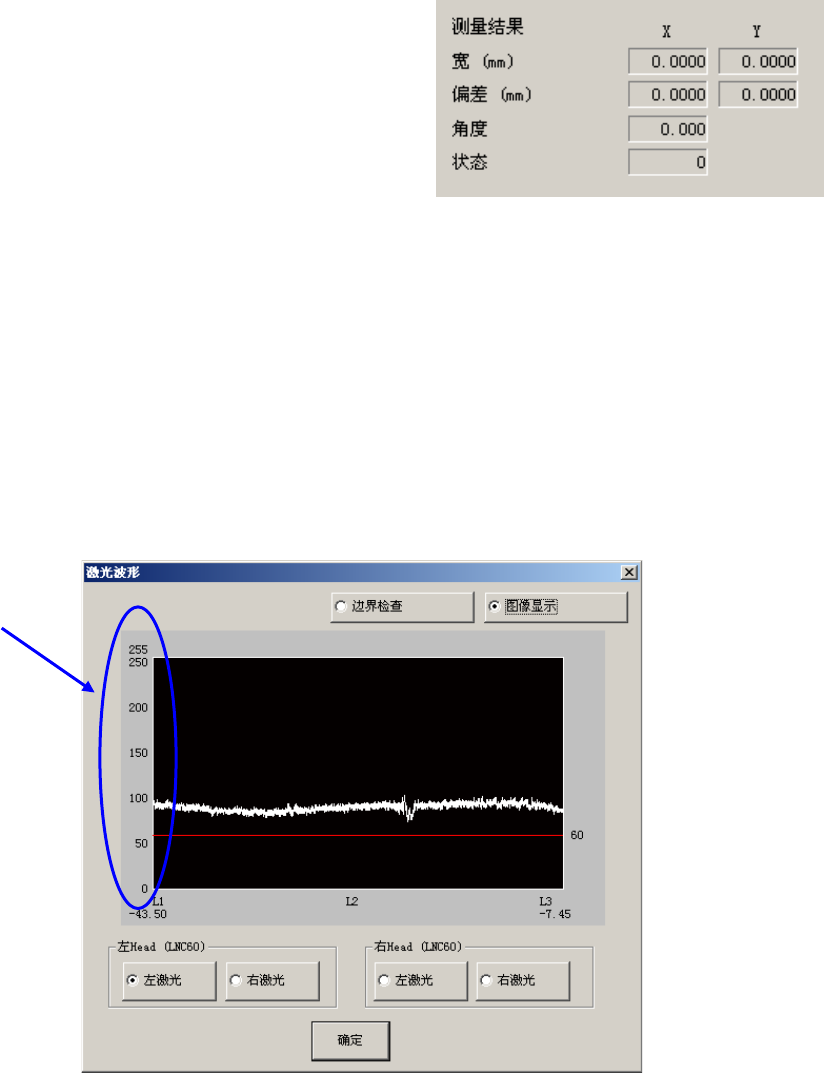

执行[图像显示] 命令时的图例。
图
10-2-22
图像显示对话框
※激光水平值：受光部接收从发光部发出的光的明亮度用数值 0(暗)～255(亮)表示。因此，
有脏污等时水平值会下降。
激光水平值
10-17
第 10 章 手动控制
8) 边界确认
对所选择的 Head（贴片头），用激光传感确认边界 (污浊检测)。
将贴片头和吸嘴移动到激光面稍上方部位后，再执行此操作。
在选中控制项目的“边界确认”时，选择“运行(E)”按钮或按下“F3”键控制。
测量结束时更新显示测量结果的状态。
（关于测量结果，请参见“(6) 状态显示”。）
9) 显示边界判断
用激光传感确认所选择的 Head（贴片头）的整个边界(污浊检测)，显示该数据。
选中控制项目的[显示边界判断数据]时用[运行]按钮，或按[F3]键来控制。

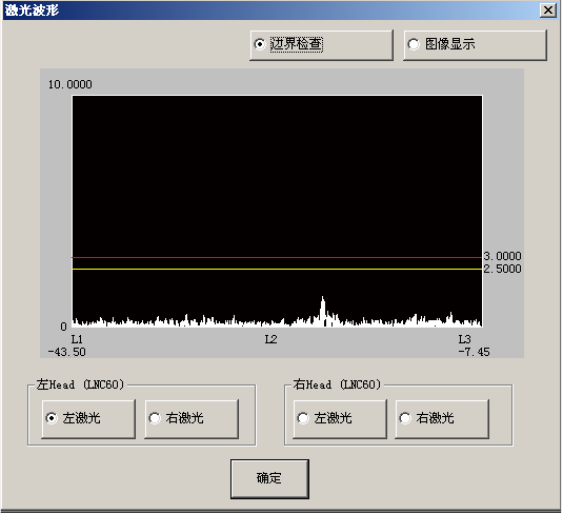

实行[显示边界判断]命令时的图例。
图
10-2-23
显示边界判断对话框
“边界检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不出的问
题，激光检查可更加准确地判断边缘状况的好坏。边界检查的值以量纲为 1 的数表示，如果超
出红线，元件的端面到达该位置时，定心将变得不稳定。超过红线时，请进行清扫。
