10 手动控制
6) 测量 (SWEEP)
所选择的 Head 进行激光测量(SWEEP)
SWEEP 具有在检测区域内旋转对象物体,计算出元件的吸取偏移、角度偏移、尺寸的功能。
光单元根据“元件形状”组合框指定的元件形状,对取得的数据进行分析,计算所测量的结果。
测量结果显示在状态中显示。
选中控制项目的“测量(SWEEP)”时,选
择“运行”按钮、或按下“F3”键进行控制。
若是选择“LA 面”按钮或按下“F5”键
移动到该 Head 前端(元件已被吸取时则在元
件下面)的高度。
测量结果的状态显示在测量结束时更新。
(关于测量结果,请参见“6)状态显示)”。
10-2-21
测量(SWEEP)时的测量结果项目
7) 图像显示
显示所选Head的激光传感器的图像数据。
Head和吸嘴移到激光面上面后再进行操作。
在选中控制项目“图像显示”时,选择“执行(E)”按钮或按下“F3”键控制。
请确认激光水平值分布均匀。
若有急剧下降处,或数值极低的情况,可能是激光脏污,请清扫激光面。否则元件端面遇
到激光水平值下降位置时会导致定心不稳、激光识别错误。
执行[图像显] 命令时的图例。
10-2-22
图像显示对话框
※激光水平值受光部接收从发光部发出的光的明亮度用数值 0()255()表示。因此,
有脏污等时水平值会下降。
激光水平值
10-17
10 手动控制
8) 边界确认
对所选择的 Head(贴片头),用激光传感确认边界 (污浊检测)
将贴片头和吸嘴移动到激光面稍上方部位后,再执行此操作。
在选中控制项目的“边界确认”时,选择“运行(E)”按钮或按下“F3”键控制。
测量结束时更新显示测量结果的状态。
(关于测量结果,请参见“(6) 状态显示”
9) 显示边界判断
用激光传感确认所选择的 Head(贴片头)的整个边界(污浊检),显示该数据。
选中控制项目的[显示边界判断数据]时用[运行]按钮,或按[F3]键来控制。
实行[显示边界判断]命令时的图例。
10-2-23
显示边界判断对话框
“边界检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不出的问
题,激光检查可更加准确地判断边缘状况的好坏。边界检查的值以量纲为 1 的数表示,如果超
出红线,元件的端面到达该位置时,定心将变得不稳定。超过红线时,请进行清扫
10-18
10 手动控制

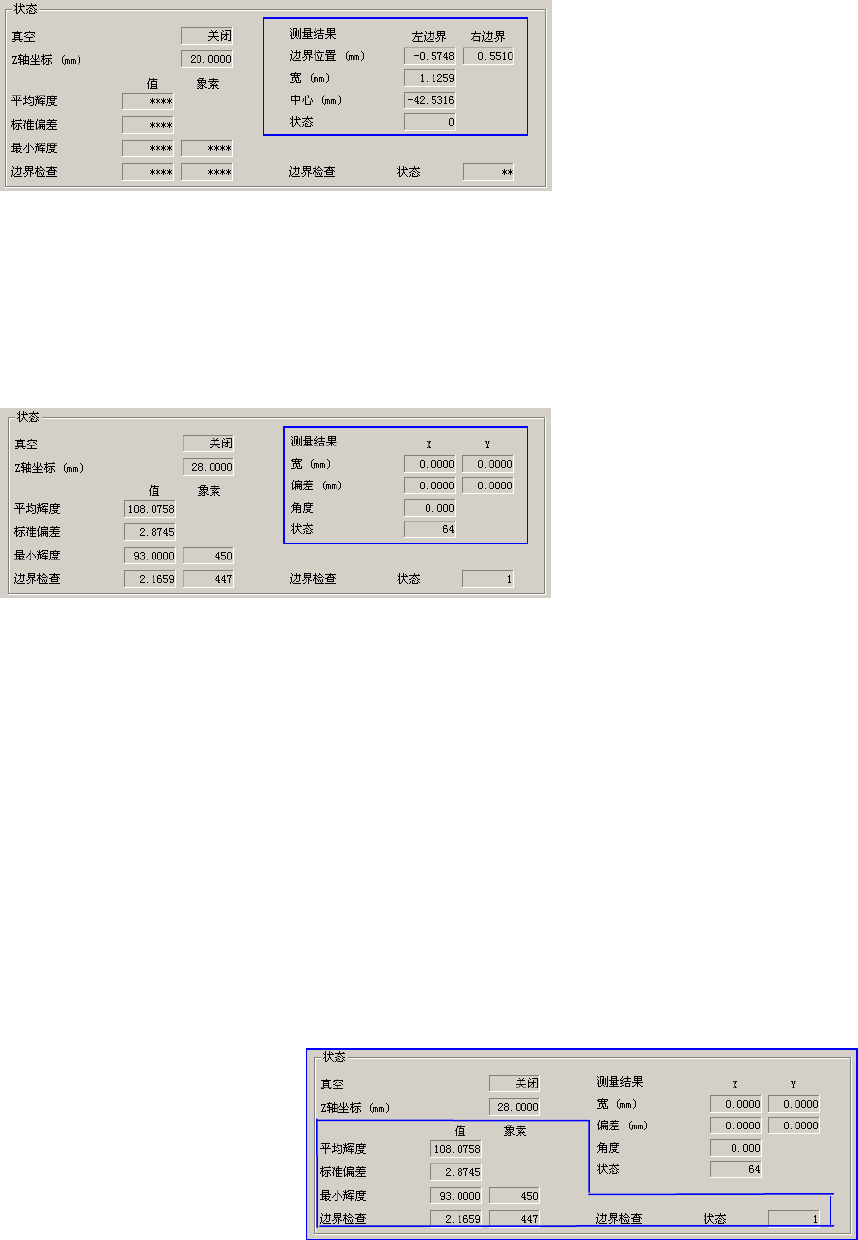

(6) 态显示
在控制完成时,显示控制单元的真空的打开/关闭状态、Z 轴坐标、激光的测量结果。
显示项目会根据所进行的控制发生变化。
1) 运行测量(ONCE)时的结果
边界位置 从旋转中心到边界的距离
阴影的宽度(左边界~右边界的距离)
中心 阴影的中心位置(LNC60 绝对坐标系)
状态 ONCE 运行状态代码(参见 10-6 激光的状态一览)
2) 运行测量(SWEEP) 时的结果
识别的元件的宽度
偏差 识别的元件偏差(旋转中心和元件中心的偏差)
角度 识别的元件角度
状态 运行 SWEEP 状态代码(参见 10-6 激光的状态一览)
3) 运行边界检查后的结
平均亮度:显示相应 Head 窗口范围内的激光水平平均值。
标准偏差:显示各像素的激光实际水平值与本来的水平值之差的偏差值。该值大,表明激光可
能脏污、或激光单元异常。
最小亮度:显示亮度最低的传感亮度,及其位置。
边界检查:实行边界检查时最高的边界检查值及其位置。
边界检查状态:显示边界检查的实行结果。
1 正常。
0 边界检查异常
请在边界检查显示画面上确
激光脏污状况。
10-19
