FX-2_使用说明书 - 第636页
第 10 章 手动控制 10 -2 -3 传送 10 -2 -3- 1 个别控制传送 选择菜单栏中 [ 控制 ] → [ 传送 ] → [ 个别控制 ] 后，显示如下图的 [ 个别控制传送 ] 对话框。 图 10 -2 - 24 个别控制对话框 10 - 22
第 10 章 手动控制
代码
说明
92 角度计算发生错误。
93 未能检测出元件的角。
94 角度计算发生错误。
95 角度计算发生错误。
96 角度计算发生错误。
98 最小宽度检测出之前，角度超过指定的界限。
99 开始的处理在下一个最小宽度检测开始之前未完成。
100 未能先于必要信息要求实行必要的初始化。
102 设定的测量所需要的算法无效。
103 图像检查中的激光的亮度过低。因此，不能执行图像检查处理。（未计算值。）
104 图像检查领域的边界未正确设定。
105 图像检查参数的比较失败。
106 发生了在当前设置的错误级别中未定义的错误。
为了使实际的状态代码有效，有必要改变错误级别。
107 在 OFAL 模块未初始化的状态下，执行了传感器功能。
108 发送异步命令失败。
109 SWEEP 识别处理未结束。
110 设置目标为排他访问状态时，执行了其他设置目标。
111 设置目标为排他访问状态时，执行了软件升级。
112 与设置目标为排他状态无关，解除了排他状态。
113 由于其他原因，测量异常结束。
114 在 LNC60 内部发生了编码器错误，或贴片机的
θ
轴角度与 LNC60 内部的角度不同步。
10-21
第 10 章 手动控制
10-2-3 传送
10-2-3-1 个别控制传送

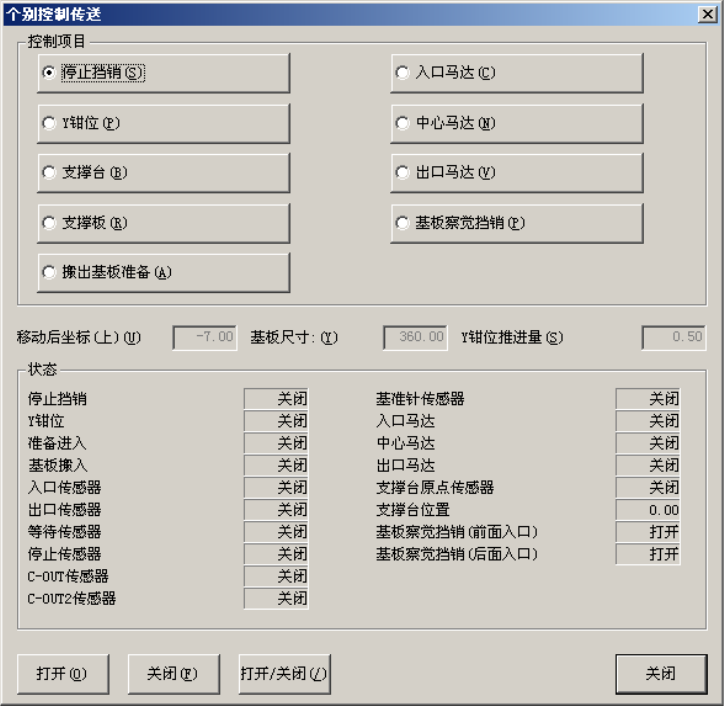

选择菜单栏中[控制]→[传送]→[个别控制]后，显示如下图的[个别控制传送] 对话框。
图
10-2-24
个别控制对话框
10-22
第 10 章 手动控制
(1) 控制项目
用单选按钮选择控制项目。
(2)控制按钮
用控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在进
行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设备内
部，脸和头也不要靠近。
1) 停止挡销
控制停止挡销的打开/关闭。
选中控制项目 [停止挡销]时，选择[打开]按钮、[关闭] 按钮、[打开/关闭] 按钮，或按
[F3]键、[F4]键、[F5]键进行控制。
2) Y 钳位
控制 Y 钳位的打开/关闭。
选中控制项目的[Y 钳位]时 ，选 择 [打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键来控制。
实行时必须输入基板的 Y 尺寸及 Y 钳位推进量。
如果已经读取了生产程序，生产程序中所设定的值，将作为默认值显示。
3) 支撑台
控制支撑台的升/降。
选中控制项目的[支撑台]时 ，选 择 [上]按钮、[下]按钮、[上/下]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
4) 支撑板(Ready out)
控制支撑板(Ready out)的打开/关闭。
选中控制项目的[支撑板(Ready out)]时，选择[打开]
按钮、[关闭]按钮、[打开/关闭]按
钮，或按[F3]键、[F4]键、[F5]键来控制。
警告
10-23
