第 10 章 手动控制
3) 基板搬出
搬出基板。
选中控制项目[基板搬出]时，选择[运行]按钮，或按[F3]键来控制。
4) 解除基板固定
解除基板固定。
选中控制项目的[解除基板固定] 时，选择[运行]按钮，或按[F3]键来控制。在未完成返回
原点时执行解除基板固定可解除 Y 钳夹取出基板。
5) 基板重新固定
按定位方式指定的方式重新夹紧传送路上的基板。
选中控制项目[基板重新固定] 时，选择[运行]按钮，或按[F3]键来控制。
采用定位孔基准时，要输入基板厚度、基板 X 尺寸、基板 Y 尺寸；采用外形基准时，还需
要输入 Y 钳位推进量。
已读取生产程序时，在生产程序中所设定的值，将作为默认值显示。
(4) 状态显示
连续显示运行、各传感器、各信号、各单元的状态。
10-27
第 10 章 手动控制
10-2-3-3 自动调整基板宽度控制

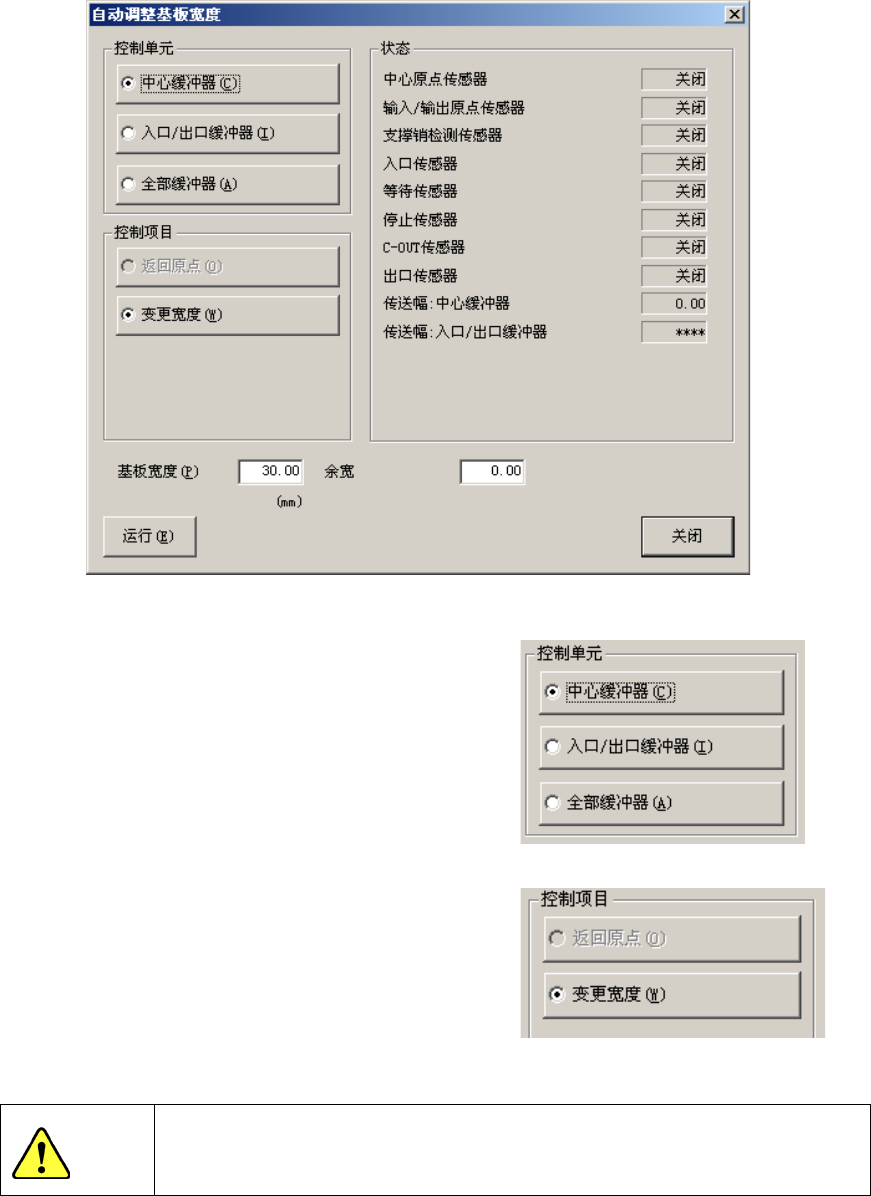

选择菜单栏的[控制]→[传送]→[自动调整基板宽度]后，显示下图的[自动调整基板宽度]对话框。
图
10-2-26
自动调整基板宽度对话框
(1) 控制单元
用单选按钮选择控制单元。
* 在机器设置的使用单元中，未选中自动调整基
板宽度
的情况下，不能选择“入口/出口缓冲器”。
(2) 控制项目
用单选按钮选择控制项目。
(3) 控制按钮
用控制按钮操作控制项目。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在进
行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设备内
部，脸和头也不要靠近。
警告
10-28
第 10 章 手动控制
1) 返回原点
只有在控制单元中选择“全部缓冲器”时，才可选择此项。
进行中心、入口/出口缓冲器返回原点。
选中[控制项目]的[返回原点]时，选择[运行]按钮，或按[F3]键进行控制。
2) 变更宽度
变更所选择的控制单元的传送宽度。
选中[控制项目]的[变更宽度] 时，选择[运行]按钮，或按[F3]键进行控制。
实行时需要设置基板宽度及余宽。
已经读取了生产程序时，生产程序中所设置的值，作为默认值显示。
基板宽度和余宽的和，不要超过传送宽度的限度值。
缩短宽度，或 Y 台不在可传送的位置上时，应先移动 Y 台后，再调整宽度。
(4) 状态显示
连续显示各传感器、各单元的状态。
10-2-3-4 Y 台控制

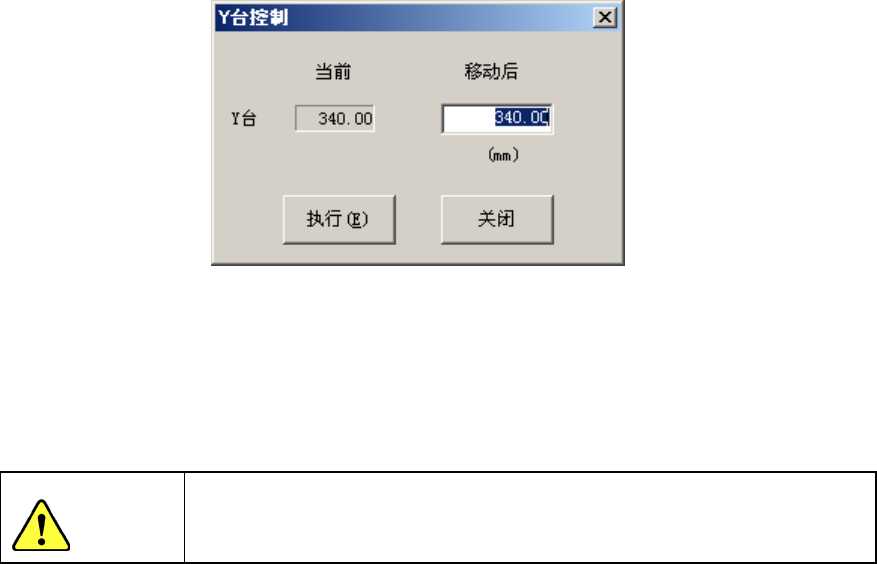

选择菜单栏的[控制]→[传送]→[Y 台控制]后，显示下图的[Y 台控制]对话框。
图
10-2-27
Y 台控制对话框
(1) 控制按钮
输入移动目标坐标后，选择[执行]按钮，或按[F3]键后即可移动。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
警告
