第 10 章 手动控制
10-2-4 供给装备
10-2-4-1 送料器顶针控制

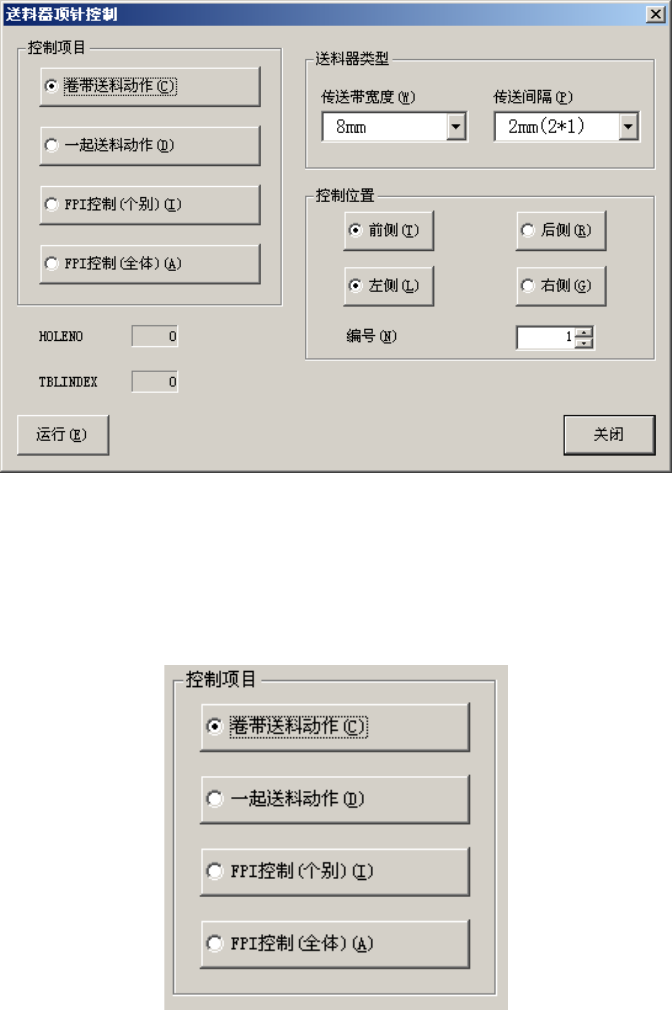

选择菜单栏的[控制]→[供给装备]→[送料器顶针控制]后，显示下图[送料器顶针控制]对话框。
图
10-2-28
送料器顶针控制
(1) 控制项目
用单选按钮选择控制项目。
在 MS 参数的[选项]设定中未选中（未安装）送料器位置指示器时，不能选择 FPI 控制项目。
但不受机器设置的[使用单元]设置的影响。机器设置未选中（不使用）的单元也可选择。
10-30
第 10 章 手动控制
(2) 送料器种类
控制项目选择[卷带送料动作]时，用组合框选择传送带宽度和传送间隔。
控制项目选择[一起送料动作]时，则不能设置送料器种类。

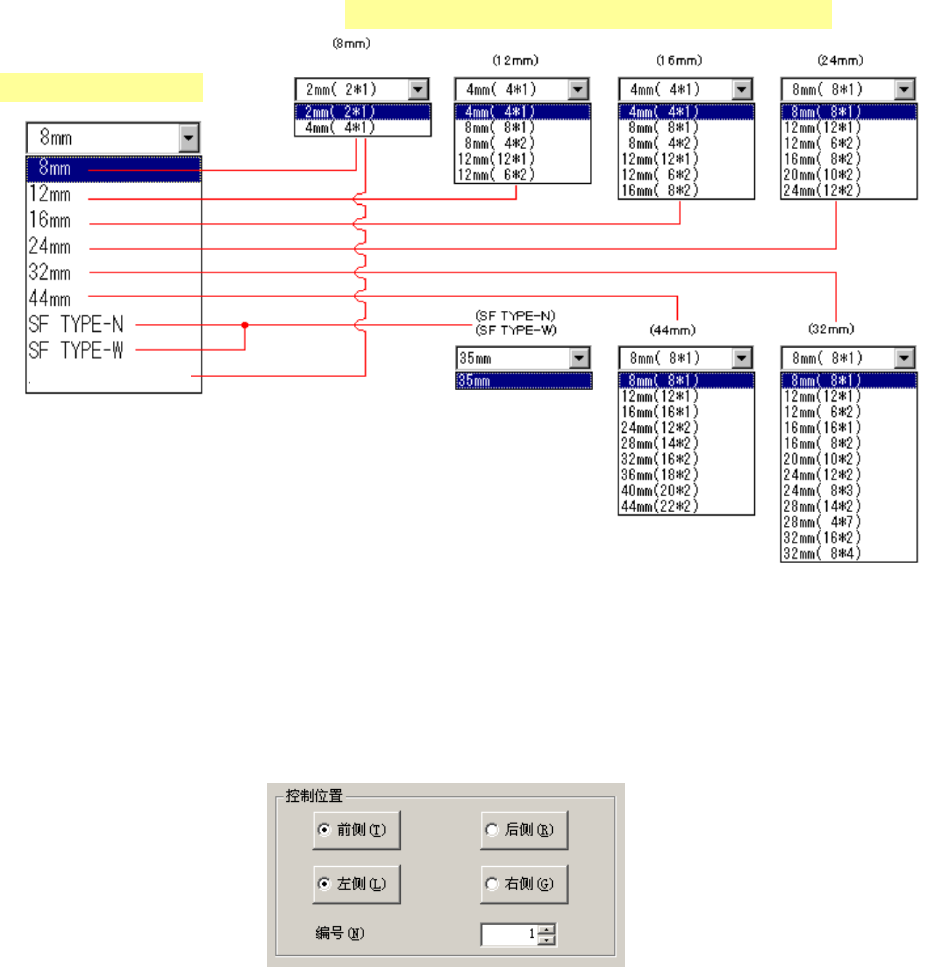

单击▼，或者按下[Alt] + [↓]键，显示如下列表。
送料传送间隔，因传送带的宽度而异，有不同的种类可选。
图
10-2-29
选择各种带宽对应的传送间隔
(3) 控制位置
在控制项目中选择[卷带送料动作]时，用单选按钮选择控制位置，在编辑框内输入编号。
在控制项目中选择[一起送料动作]时，用单选按钮选择控制位置，以选择控制针的位置。
选择各种带宽的送料传送间隔
带宽组合框
散装送料器
（散装送料器）
10-31
第 10 章 手动控制
(4) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
1) 卷带送料动作
进行送料带传送动作。
选中[控制项目]中[卷带送料动作]时，选择[运行]按钮，或按[F3] 键进行控制。
2) 一起送料动作
以送料器台架为单元进行顶推动作。
选中[控制项目]中[一起送料动作] 时，选择[运行]按钮、[停止]按钮，或按[F3]键、
[F4] 键进行控制。
3) FPI 控制（个别）
控制送料器位置指示器的 打开/关闭。
选中控制项目的[FPI 控制(个别)] 时，选择[点亮]按钮、[熄灯]按钮、[点亮/熄灯]按
钮、[闪烁]按钮，或按[F3]键、[F4]键、[F5]键、[F6]键来控制。
4) FPI 控制（全体）
以送料器台架的前侧、后侧为单元，进行[送料器位置指示器]的[打开/关闭]控制。
选中控制项目的[FPI 控制(个别)] 时，选择[点亮]按钮、[熄灯]按钮、[点亮
/
熄灯]按
钮、[闪烁]按钮，或按[F3]键、[F4]键、[F5]键、[F6]键来控制。
警告
10-32
