FX-2_使用说明书 - 第646页
第 10 章 手动控制 (4) 控制按钮 通过控制按钮操作控制项目 。 不同的控制项目，显示不同 控制按钮。 按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在 进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设 备内部，脸和头也不要靠近 。 1) 卷带送料动作 进行送料带传送动作。 选中 [ 控制项 目 ] 中 [ 卷带送料动作 ] 时，选择 [ 运行 ] 按钮，或按 [F3] 键进行控制。 2) 一起…
第 10 章 手动控制
(2) 送料器种类
控制项目选择[卷带送料动作]时，用组合框选择传送带宽度和传送间隔。
控制项目选择[一起送料动作]时，则不能设置送料器种类。
单击▼，或者按下[Alt] + [↓]键，显示如下列表。
送料传送间隔，因传送带的宽度而异，有不同的种类可选。
图
10-2-29
选择各种带宽对应的传送间隔
(3) 控制位置
在控制项目中选择[卷带送料动作]时，用单选按钮选择控制位置，在编辑框内输入编号。
在控制项目中选择[一起送料动作]时，用单选按钮选择控制位置，以选择控制针的位置。
选择各种带宽的送料传送间隔
带宽组合框
散装送料器
（散装送料器）
10-31
第 10 章 手动控制
(4) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
1) 卷带送料动作
进行送料带传送动作。
选中[控制项目]中[卷带送料动作]时，选择[运行]按钮，或按[F3] 键进行控制。
2) 一起送料动作
以送料器台架为单元进行顶推动作。
选中[控制项目]中[一起送料动作] 时，选择[运行]按钮、[停止]按钮，或按[F3]键、
[F4] 键进行控制。
3) FPI 控制（个别）
控制送料器位置指示器的 打开/关闭。
选中控制项目的[FPI 控制(个别)] 时，选择[点亮]按钮、[熄灯]按钮、[点亮/熄灯]按
钮、[闪烁]按钮，或按[F3]键、[F4]键、[F5]键、[F6]键来控制。
4) FPI 控制（全体）
以送料器台架的前侧、后侧为单元，进行[送料器位置指示器]的[打开/关闭]控制。
选中控制项目的[FPI 控制(个别)] 时，选择[点亮]按钮、[熄灯]按钮、[点亮
/
熄灯]按
钮、[闪烁]按钮，或按[F3]键、[F4]键、[F5]键、[F6]键来控制。
警告
10-32
第 10 章 手动控制
10-2-5 其它
10-2-5-1 ATC 控制

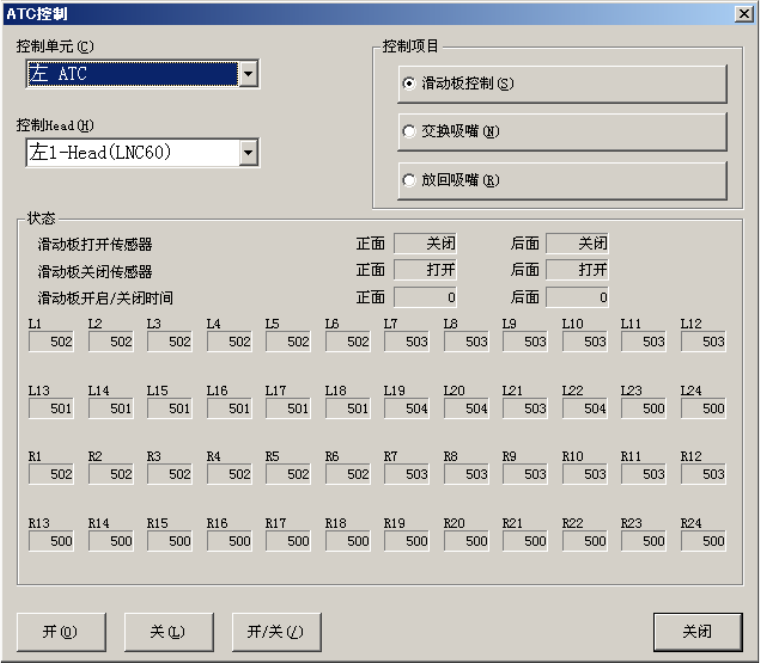

选择菜单栏[控制]→[其它]→[ATC 控制]后，显示下图的[ATC 控制]对话框。
图
10-2-30
ATC 控制对话框
(1) 控制单元
用组合框选择要控制的对象单元。
单击▼，或者按下[Alt] + [↓] 键后显示可选择的单元。
(2) 控制 Head（贴片头）
用组合框选择要控制的对象贴片头。
可选择控制的贴片头，不受机器设置 [使用单元]的设置的影响。未选中(不使用)的单元
也可以选择。
按[Alt] + [↓] 键显示可选择的贴片头列表。
10-33
