第 10 章 手动控制
(3) 控制项目

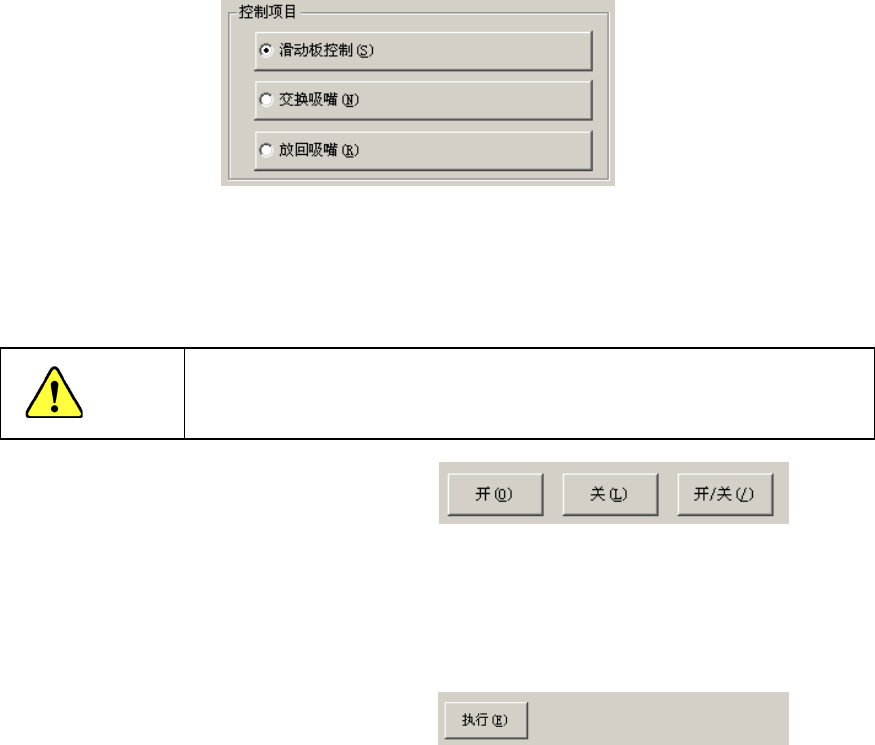

用单选按钮选择控制项目。
(4) 控制按钮
用控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认没有人在
进行设备内部的作业。另外，为防止人身伤害，设备运行中切勿把手伸入设
备内部，脸和头也不要靠近。
1) 滑动板控制
控制 ATC 滑动板的开/关。
选中[控制项目]的[滑动板控制]时 ，选 择 [开]按钮、[关]按钮、[开/关]按钮，或按[F3]
键、[F4]键、[F5]键进行控制。
开关左(右)滑动板时，前、后的板也自动开关。
控制完成时，传感器显示更新后的状态。
2) 交换吸嘴
交换吸嘴。
指定的贴片头上有吸嘴时，将吸嘴放回 ATC，要从指定的 ATC 取下吸嘴。
选中控制项目的[交换吸嘴] 时，选择[运行]按钮，或按[F3]键后，即显示 ATC 号选择
对话框

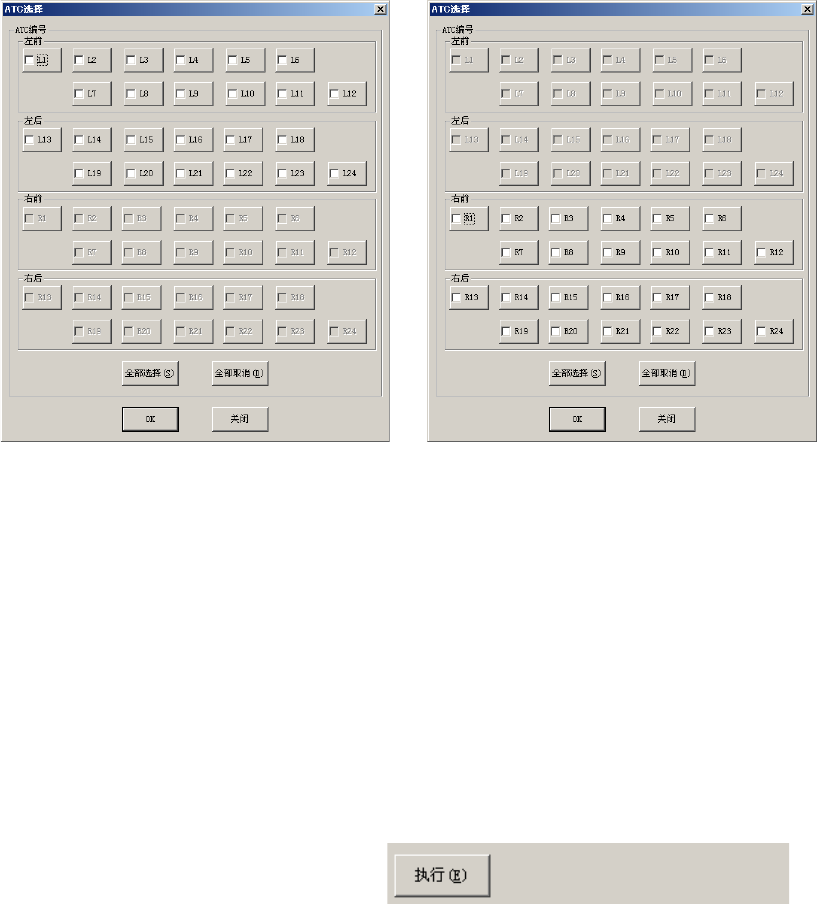

(图 10-2-31 选择 ATC 号对话框(左 ATC)、图 10-2-32 选择 ATC 号对话框(右 ATC))，
请选择 ATC 对象。
选择[全部选择]按钮后，可选择的 ATC 即被全部选定。
选择[全部取消]按钮后，取消全部 ATC 选择。
选择后，按下[确定]按钮，即根据选择的 ATC 号进行交换吸嘴。
警告
10-34
第 10 章 手动控制
图
10-2-31
选择 ATC 号对话框(左 ATC) 图
10-2-32
选择 ATC 号对话框(右 ATC)
控制单元：左 ATC 时 控制单元：右 ATC 时
按机器设置的吸嘴分配配置 ATC 后，图 10-2-30 ATC 控制对话框的“***”位置会显示吸
嘴号。交换吸嘴正常结束后，相同的图 10-2-30 ATC 控制对话框的 ATC 号旁会显示出贴片
头的标记。
* 例) L5 的 ATC 上装有左 1 吸嘴时，显示 L5(L1) 。
完成控制后，显示更新后的状态。
在交换吸嘴中按下<STOP>开关时，会显示提示询问是否中断。
选择[是]：结束。
选择[否]：继续。
3) 放回吸嘴
将吸嘴放回到 ATC 。
选中[控制项目]的[放回吸嘴]时，选择[运行]按钮，或按[F3]键进行控制。
(5) 状态显示
完成控制后显示各单元的状态。
10-35
第 10 章 手动控制
10-2-5-2 信号灯控制

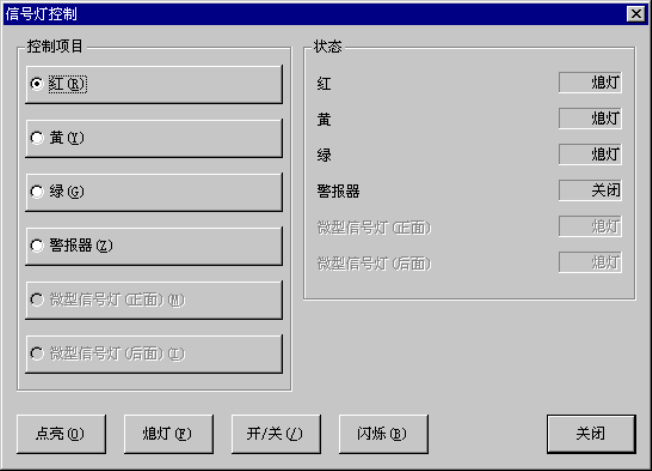

选择菜单栏中的[控制]→[其它]→[信号灯控制]后，显示下图的[信号灯控制]对话框。
图
10-2-33
信号灯控制对话框
(1) 控制项目
用单选按钮选择控制项目。
信号灯的各种颜色用红、黄、绿对应。
(2) 控制按钮
用控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
1) 红、黄、绿
显示[点亮] 、[熄灯]、 [开/关]、 [闪烁] 按钮。各按钮对应[F3] 键、[F4] 键、[F5] 键、
[F6] 键，或 [O] 键、[F] 键、[/] 键、[B] 键。
2) 报警器
显示[ON]、[OFF]、[ON/OFF] 。各按钮对应 [F3] 键、[F4] 键、[F5] 键 ，或 [O] 键、[F] 键、
[/] 键。
3) 微型信号灯(正面)、微型信号灯(后面)
显示[点亮] [熄灯] [开/关] 按钮。各按钮对应[F3] 键、[F4] 键、[F5] 键，或[O] 键、
[F] 键、[/] 键。
(3) 状态显示
控制完成时显示各单元的状态。
