第 10 章 手动控制
10-2-5-3 校准台控制
选择菜单栏中的[控制]→[其它]→[校准台控制]后，显示下图的[校准台控制]对话框。

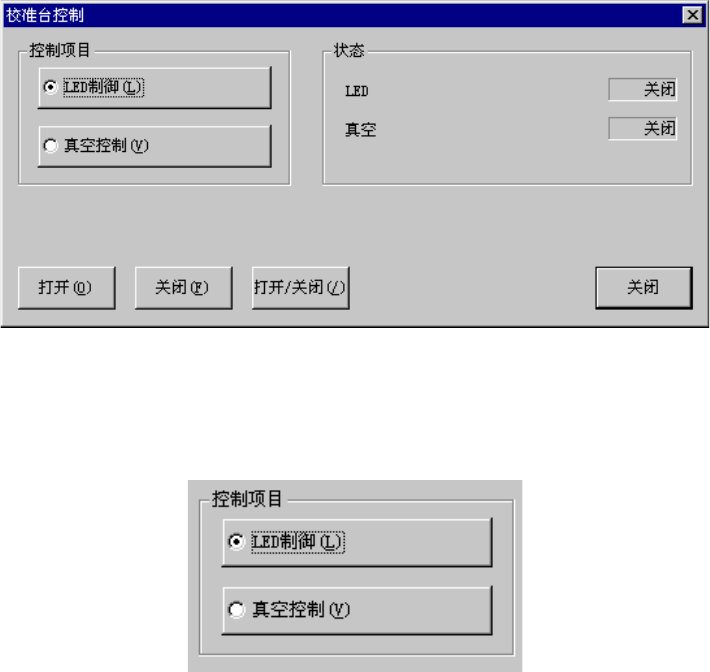

图
10-2-34
校准台控制对话框
(1) 控制项目
用单选按钮选择控制项目。
(2) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
1) LED 控制
控制 LED 的打开/关闭。
选中控制项目的[LED 制御（控制）]时 ，选 择 [打开]按钮、[关闭]按钮、[打开/关闭]按钮，
或按[F3] 键、[F4]键、[F5]键来控制。
2) 真空控制
控制真空的打开/关闭。
选中控制项目的[真空控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按
[F3]键、[F4]键、[F5]键来控制。
(3) 状态显示
在控制完成时显示各单元状态。
10-37
第 10 章 手动控制
10-2-5-4 其它传感器
选择菜单栏的[控制]→[其它]→[其它传感器]后, 显示下图的[其它传感器]对话框。
图
10-2-35
其它传感器对话框
(1) 状态显示
显示各传感器的状态。
不受[机器设置]中[使用单元]设置的影响。未选中的(不使用)单元的状态也可显示。
传感器的状态显示读取的实时状态、并连续显示。
显示左右两个状态时, 左右各表示如下内容。
统一交换台位置传感器 ：左侧/右侧的传感器状态
传送带浮动传感器 ：内侧/外侧的传感器状态
打开安全盖传感器 ：前面/后面的传感器状态
10-38
第 10 章 手动控制
10-2-5-5 驱动器状况
选择菜单栏的[控制]→[其它]→[驱动器状况]后，显示下图的[驱动状况]对话框。
图
10-2-36
驱动状况对话框
按下[系统警报]按钮、[轴警报]按钮、[传感器信息]按钮后，分别显示图 10-2-37 系统警
报、图 10-2-38 轴警报信息对话框、图 10-2-39 传感器信息对话框、图 10-2-40 编码器信
息对话框。
(1) 当前位置坐标
显示各轴的当前位置的坐标以及旋转角度。
不受[机器设置]中[使用单元]设置的影响。未选中的(不使用) 单元状态也可显示。
10-39
