第 10 章 手动控制 系统警报 按下驱动状況对话框中的 [ 系统警报 ] 按钮后，显示 如下画面。 图 10 -2 - 37 系统警报对话框 (1) 状态显示 用 打开 / 关闭 按钮，显示状态代码以及 各种状 态 位。 (2) 显示项目 用组合框选择要显示的单元 。 单击▼，或按 [Alt] + [ ↓ ] 键，显示可选择的单元列表。 10 - 40
第 10 章 手动控制
10-2-5-5 驱动器状况

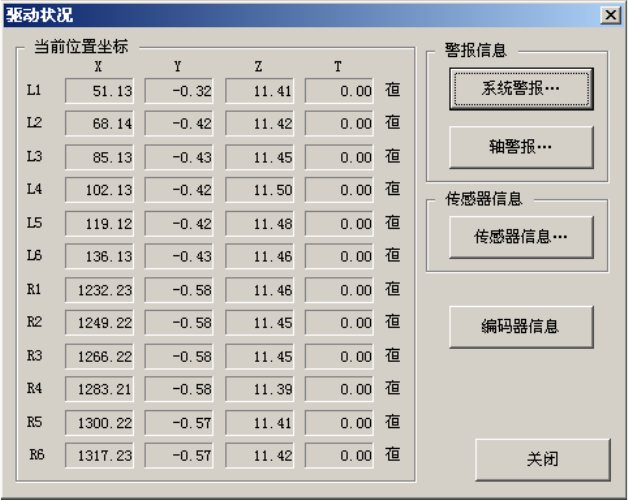

选择菜单栏的[控制]→[其它]→[驱动器状况]后，显示下图的[驱动状况]对话框。
图
10-2-36
驱动状况对话框
按下[系统警报]按钮、[轴警报]按钮、[传感器信息]按钮后，分别显示图 10-2-37 系统警
报、图 10-2-38 轴警报信息对话框、图 10-2-39 传感器信息对话框、图 10-2-40 编码器信
息对话框。
(1) 当前位置坐标
显示各轴的当前位置的坐标以及旋转角度。
不受[机器设置]中[使用单元]设置的影响。未选中的(不使用) 单元状态也可显示。
10-39
第 10 章 手动控制

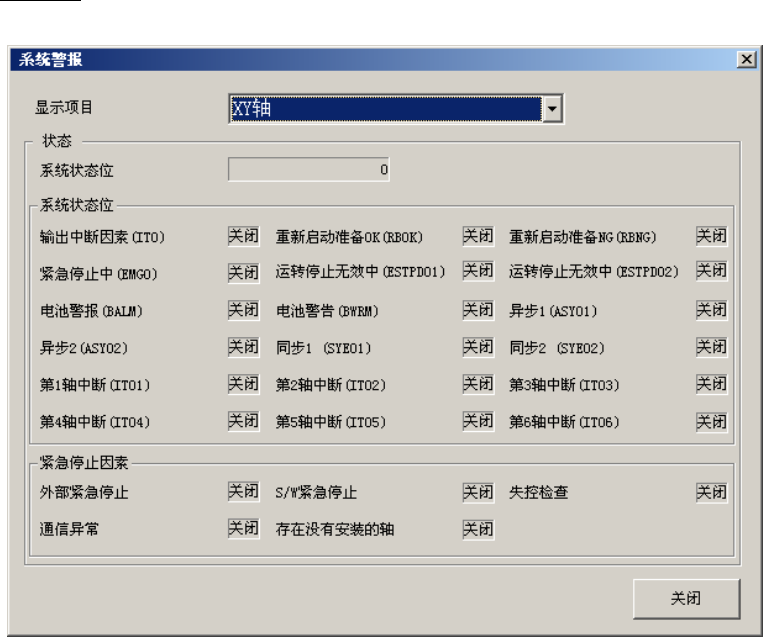

系统警报
按下驱动状況对话框中的[系统警报]按钮后，显示如下画面。
图
10-2-37
系统警报对话框
(1) 状态显示
用 打开/关闭 按钮，显示状态代码以及各种状态位。
(2) 显示项目
用组合框选择要显示的单元。
单击▼，或按[Alt] + [↓] 键，显示可选择的单元列表。
10-40
第 10 章 手动控制

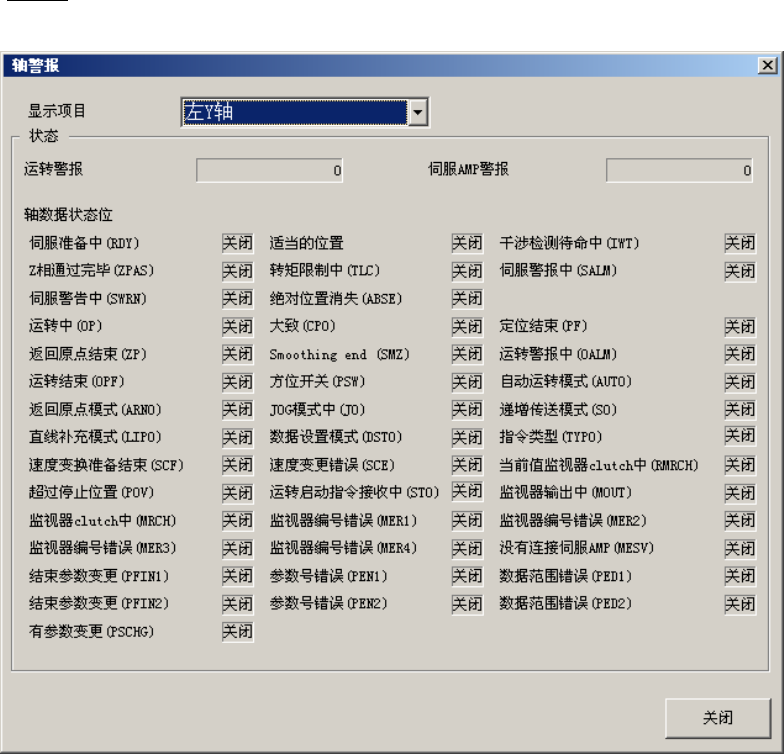

轴警报
按下驱动状況对话框中的[轴警报]按钮后，显示如下画面。
图
10-2-38
轴警报信息对话框
(1) 状态显示
用 打开/关闭 按钮，显示警告编号以及状态位。
(2) 显示项目
用组合框选择要显示的单元。
按下[Alt] + [↓] 键，显示可选择的单元列表。
10-41
