第 10 章 手动控制 轴警报 按下驱动状況对话框中的 [ 轴警报 ] 按钮后，显示如 下画面。 图 10 -2 - 38 轴警报信 息对话框 (1) 状态显示 用 打开 / 关闭 按钮，显示警告编号以及 状态位。 (2) 显示项目 用组合框选择要显示的单元 。 按下 [Alt] + [ ↓ ] 键，显示可选择的单元列表。 10 - 41
第 10 章 手动控制
系统警报
按下驱动状況对话框中的[系统警报]按钮后，显示如下画面。
图
10-2-37
系统警报对话框
(1) 状态显示
用 打开/关闭 按钮，显示状态代码以及各种状态位。
(2) 显示项目
用组合框选择要显示的单元。
单击▼，或按[Alt] + [↓] 键，显示可选择的单元列表。
10-40
第 10 章 手动控制
轴警报
按下驱动状況对话框中的[轴警报]按钮后，显示如下画面。
图
10-2-38
轴警报信息对话框
(1) 状态显示
用 打开/关闭 按钮，显示警告编号以及状态位。
(2) 显示项目
用组合框选择要显示的单元。
按下[Alt] + [↓] 键，显示可选择的单元列表。
10-41
第 10 章 手动控制

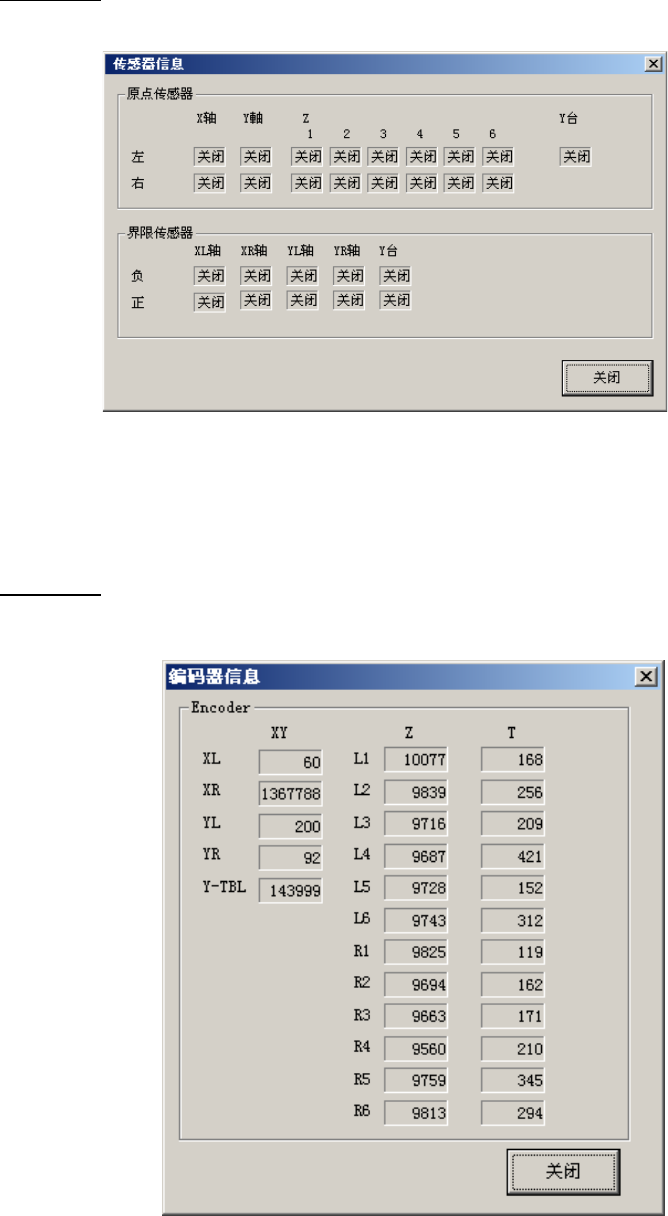

传感器信息
按下驱动状況对话框中的[传感器信息]按钮后，显示如下画面。
图
10-2-39
传感器信息对话框
(1) 状态显示
用打开/关闭按钮，显示原点传感器、界限传感器状况。
编码器信息
在驱动器状况对话框按下[编码器信息]按钮，则显示下图所示画面。
图
10-2-40
编码器信息对话框
(1) 状态显示
显示各轴的马达端检测器(编码器)，或机器端检测器（线性标尺）的现在位置。
10-42
