第 10 章 手动控制
轴警报
按下驱动状況对话框中的[轴警报]按钮后，显示如下画面。
图
10-2-38
轴警报信息对话框
(1) 状态显示
用 打开/关闭 按钮，显示警告编号以及状态位。
(2) 显示项目
用组合框选择要显示的单元。
按下[Alt] + [↓] 键，显示可选择的单元列表。
10-41
第 10 章 手动控制
传感器信息
按下驱动状況对话框中的[传感器信息]按钮后，显示如下画面。
图
10-2-39
传感器信息对话框
(1) 状态显示
用打开/关闭按钮，显示原点传感器、界限传感器状况。
编码器信息
在驱动器状况对话框按下[编码器信息]按钮，则显示下图所示画面。
图
10-2-40
编码器信息对话框
(1) 状态显示
显示各轴的马达端检测器(编码器)，或机器端检测器（线性标尺）的现在位置。
10-42
第 10 章 手动控制
10-2-5-6 伺服状态

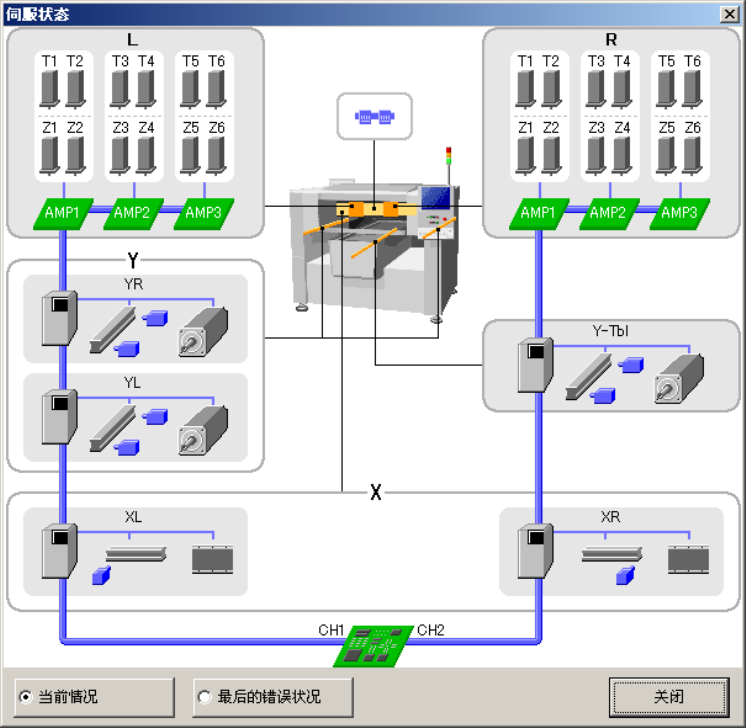

选择菜单栏中的[控制]→[其它]→[伺服状态]后，显示下图的[伺服状态]对话框。
图
10-2-41
伺服状态对话框
(1) 当前情況
显示伺服的当前状态。
发生错误的单元变为红色。把光标放到按钮上面，或移到各传感器的图标上时，会显示工
具提示。
(2) 最后的错误状况
显示最后发生错误的状态。
发生错误的单元变为红色。
(3) 显示伺服履历
单击对话框后，显示图 10-2-42 伺服履历显示对话框。
显示的信息是各轴过去的十次信息。初始显示的项目根据所点击的位置而变化。
详细情况请参见表 10-7 点击位置对应表。
10-43
