第 2 章 基本操作 2-3-5 操作台 < 前 > < 后 > 图 2-3-4 操作台装置及操作板概略 图 表 2-3-3 开关功能概要 No 开关名称 功能 １ ・切 换键盘 可以〈前〉 〈后〉方 ・按此 开关时，开关亮灯。 ２ FEEDER 送料器 ・切 换送料器单元的有效 / 无效。 ・按此 开关 ，开关灯点亮时 ３ ONLINE 联机 ・ 设备与 HLC 、 IS 或 IFS - NX 联机时使用。 ・…
第2章 基本操作

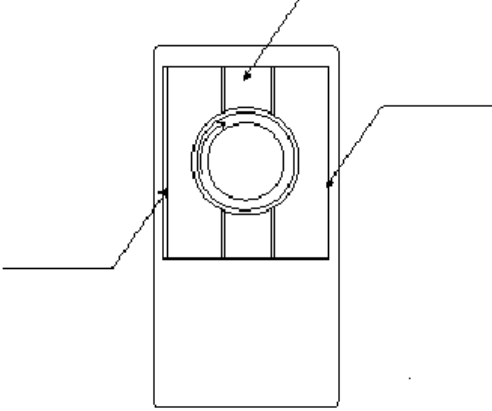

2-3-3 跟踪球
设备主机标准设备，配备有跟踪球鼠标。
图
2-3-3
跟踪球概略图
注 1：跟踪球中央部的按键无效。
2-3-4 触摸屏（选购项）
选购触摸屏后，可通过触摸屏进行操作。
注１
左键
右键
2-8
第2章 基本操作

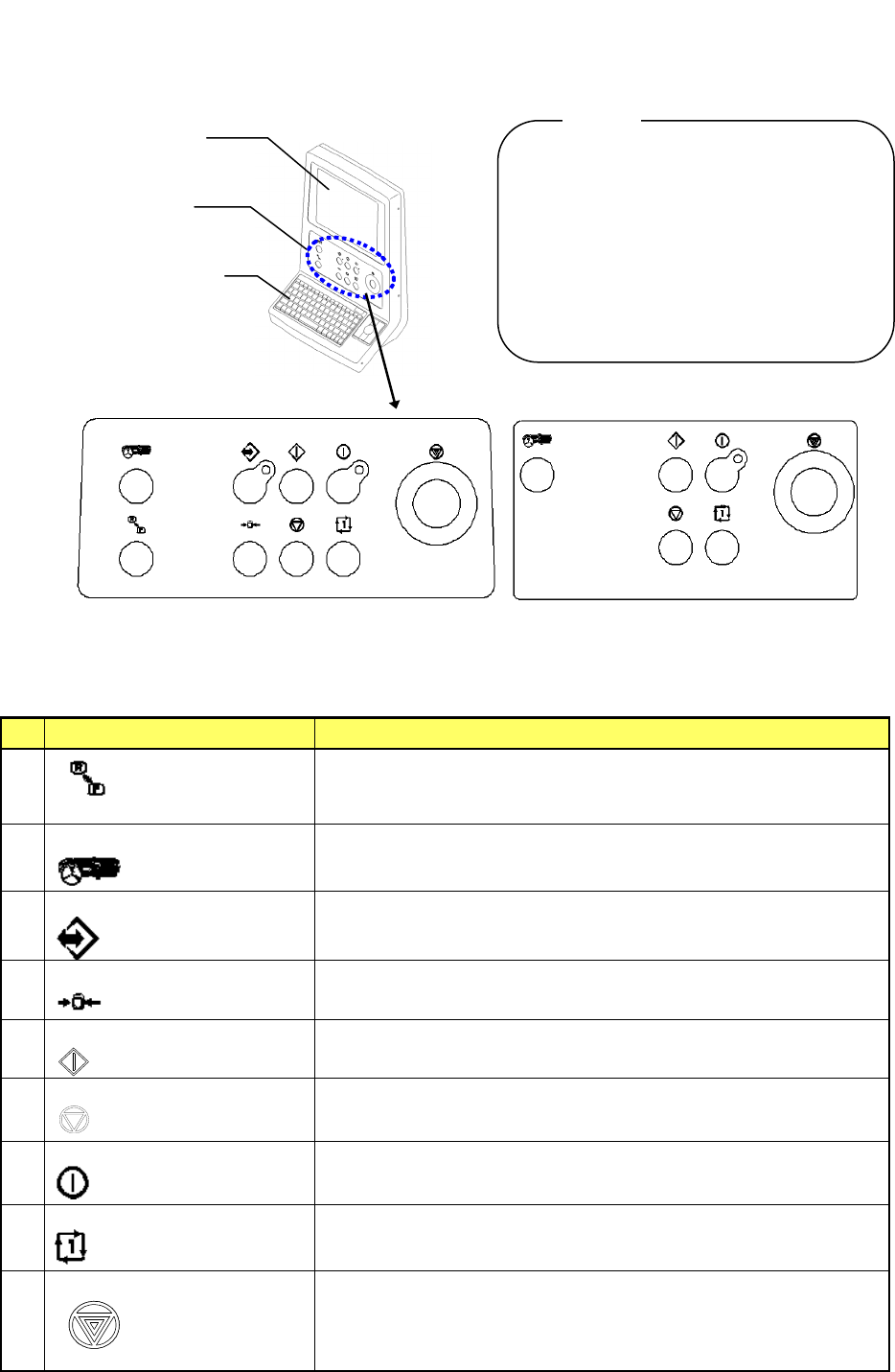

2-3-5 操作台
<前> <后>
图
2-3-4
操作台装置及操作板概略图
表
2-3-3
开关功能概要
No
开关名称
功能
１
・切 换键盘
可以〈前〉〈后〉方
・按此 开关时，开关亮灯。
２
FEEDER
送料器
・切 换送料器单元的有效/无效。
・按此 开关
，开关灯点亮时
３
ONLINE
联机
・设备与 HLC、IS 或 IFS-NX 联机时使用。
・联机状态中，开关灯点亮。
４
ORIGIN
回原点
・进行全轴返回原点。
５
START
开始
・开始生产或模拟生产操作时使用。
６
PAUSE
，
STOP
暂停，停止
・结束生产或模拟生产操作时使用。
・按一下 暂停，再按一下结束。
７
SERVO FREE
解除伺服
・用于解除 X 轴，Y 轴，Z 轴，θ 轴伺服马达。
・解除伺服 时开关灯点亮。再按一下马达即被励磁。
８
SINGLE CYCLE
单次循环
・生
产
９
EMERGENCY
紧急停止
・要紧急停止时按此开关。用于设备动作异常、或有可能对人体造
成危险时立即停机。按下此开关能停止马达及其他驱动部分工作，
按下时红信号灯会点亮。
要复原时，向箭头方向旋转开关。
1． REAR（背面）的操纵板装置为选
购件。
2． REAR（背面）操纵板装置显示的
画面与FRONT(前面)的显示器相
同。图像画面，与前面操作板显
示器的图像相同。
注意:
监视器
操作面
板
键盘
KEYBOARD
键盘
2-9
第2章 基本操作
2-10
调整高度

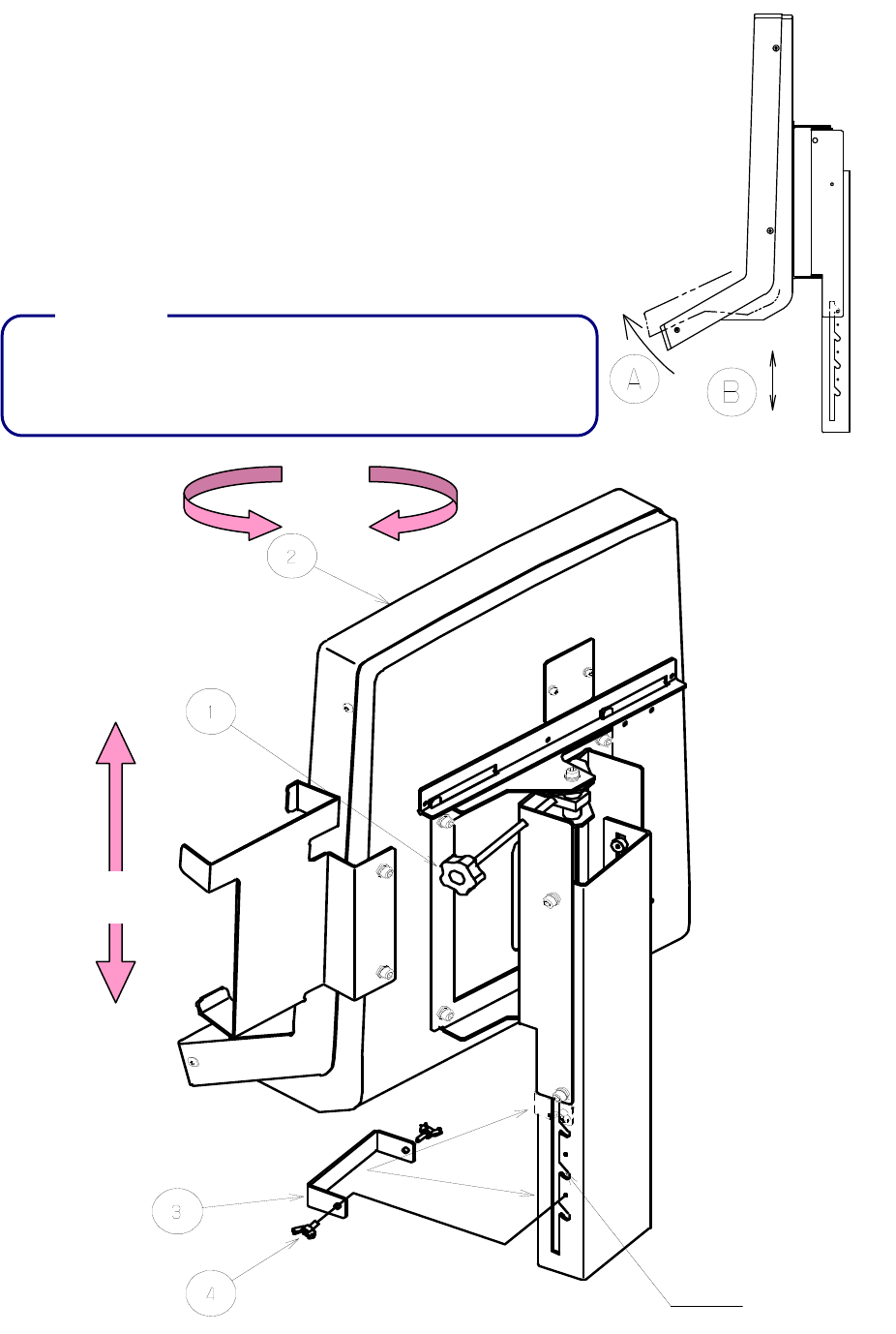

2-3-6 调整操作装置的位置
可以调整操作装置的旋转方向和高度。
调整旋转方向的方法如下：
把操作装置的固定把①拧松，
可任意调整操作装置②的旋转方向，然后把①拧紧。
调整高度的方法如下：先把操作装置②向A方向稍微抬高
后，即可按B上下方向调整高低，固定时请对准4个槽沟或
者把操作装置调到最下端。
有时因使用带状送料器，或因安装的位置，会与操作装置互相干
扰。为防止干扰，可适当调整高度，再把停止挡块③用固定螺丝
④拧紧。
旋转
调整高度
注意:
槽沟
旋转
调整高度
沟槽
