第 12 章 空运行模式

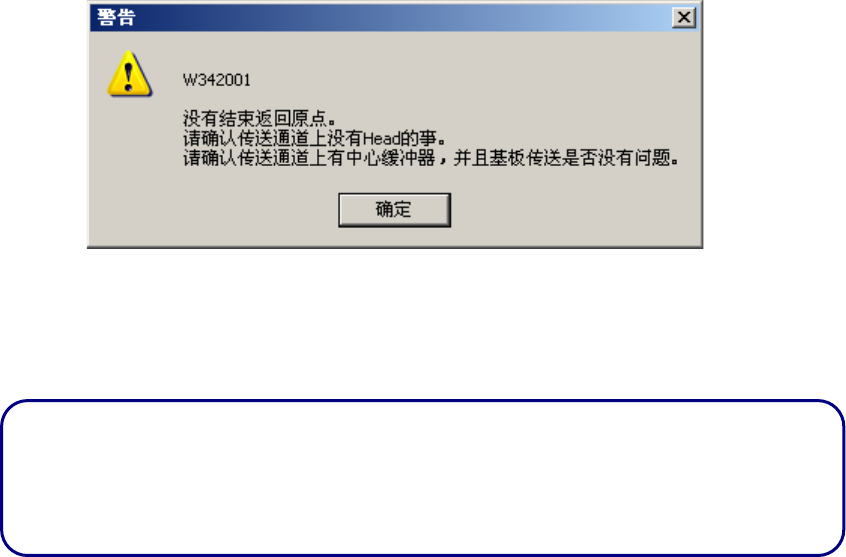

启动后若没有结束返回原点时，显示下列警告提示。
图
12-3
没有返回原点时的确认信息
显示此确认信息时，请手动将贴片头向传送通道外移动，把支撑台按下，并调整基板传送
宽度，确认基板可以传送。
在设备故障不能返回原点的情况下，有时也可进入空运行模式。
在这种情况下，为避免传感器误检导致停机，请手动将贴片头单元移动到离传送通道稍
远处（＝大约在校准台上方）。同样，当Ｙ台位于传送通道以外时，请手动把它移动到传
送位置。
12-2
第 13 章 自动校准
13
自动校准
13-1 概要
自动校准是测量设备的基本设置信息（MS 参数）的部分值，将测量结果作为设置信息进行设
置(用测量结果更新设置信息)的功能。
如错误使用此功能会产生误动作。
使用自动校准时请与本公司商量后再操作。
自动校准中可以处理的项目列表如下。
图
13-1-1
自动校准项目
№
自动校准组
设置内容
1 激光传感器高度 从基板上面观测到的激光传感器高度
2 吸嘴旋转中心 依据激光传感器的吸嘴旋转中心
3 Head 偏移量 对应 OCC 的各贴片头安装位置
激光校正与主机的安装角度
4 真空校准 真空校准值
5 FCS FCS 选项
注意
13-1
第 13 章 自动校准
13-1-1 基本操作
启动自动校准
选择菜单栏中的[维护]→［自动校准...］，或者按下[自动校准]命令按钮，显示[自动校准]
初始画面(图 13-1-3)。

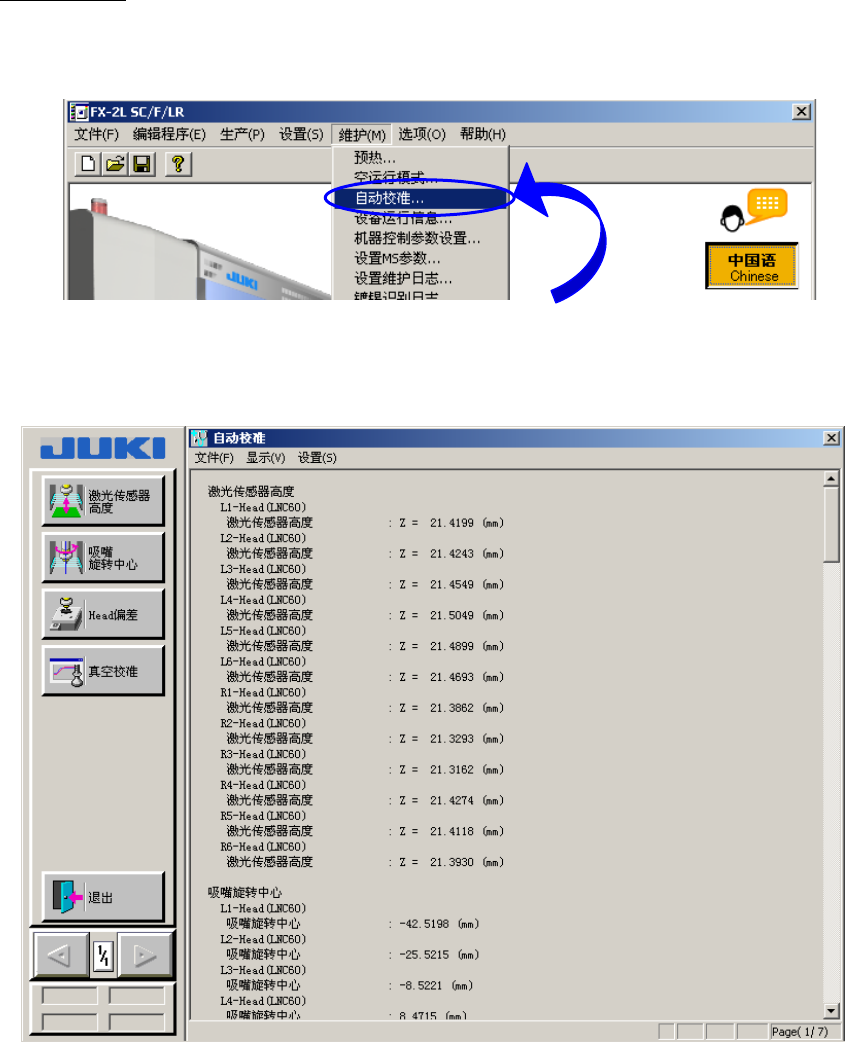

图
13-1-1
选择[自动校准]
图
13-1-2
[自动校准]初始画面
13-2
