第 13 章 自动校准
13-2 测量
13-2-1 激光传感器高度
测量从基板上面观测的激光传感器高度。
选择菜单中的[设置]→[激光传感器高度]，或者单击画面左侧命令栏中的[激光传感器高度]
后，显示如下[激光传感器高度]对话框。
图
13-2-1
[激光传感器高度]对话框
(1) 选择[设定 Head]
选择要测量的贴片头，用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
图
13-2-2
设置贴片头
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
选择 L1-Head
13-4
第 13 章 自动校准
操作方法
按照操作框内的指示操作后，自动得到测量值。
图
13-2-3
确认选择
单击[确认]按钮。安装 500、501、502 或者 503 吸嘴，自动测量激光传感器高度。
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认无人在进行装
置内的作业。另外，为防止发生人身伤害，设备运行中，切勿将手伸入装置
内部，或将脸和头靠近装置。
图
13-2-4
测量中
运行测量
① 在设置的贴片头上安装 500、501、502 或者 503 吸嘴。
未在 ATC 配置吸嘴时会发生错误。
发生错误时，用[机器设置]的[ATC 吸嘴配置]配置吸嘴。
② 根据激光传感器调整，测量激光传感器高度。
③ 测量结束后，操作框中显示如下图的内容。
图
13-2-5
测量结束
要重复测量时单击[确认]，则显示上一个“测量中”画面。
测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头。贴片头变更后回到初始画面。
结束时请单击[确定]按钮。
警告
13-5
第 13 章 自动校准
13-2-2 吸嘴旋转中心
用激光测量吸嘴旋转中心。
选择菜单中的[设置]→[吸嘴旋转中心]，或者在画面左侧的命令按钮栏中单击[吸嘴旋转中心]
后，显示如下[吸嘴旋转中心]对话框。

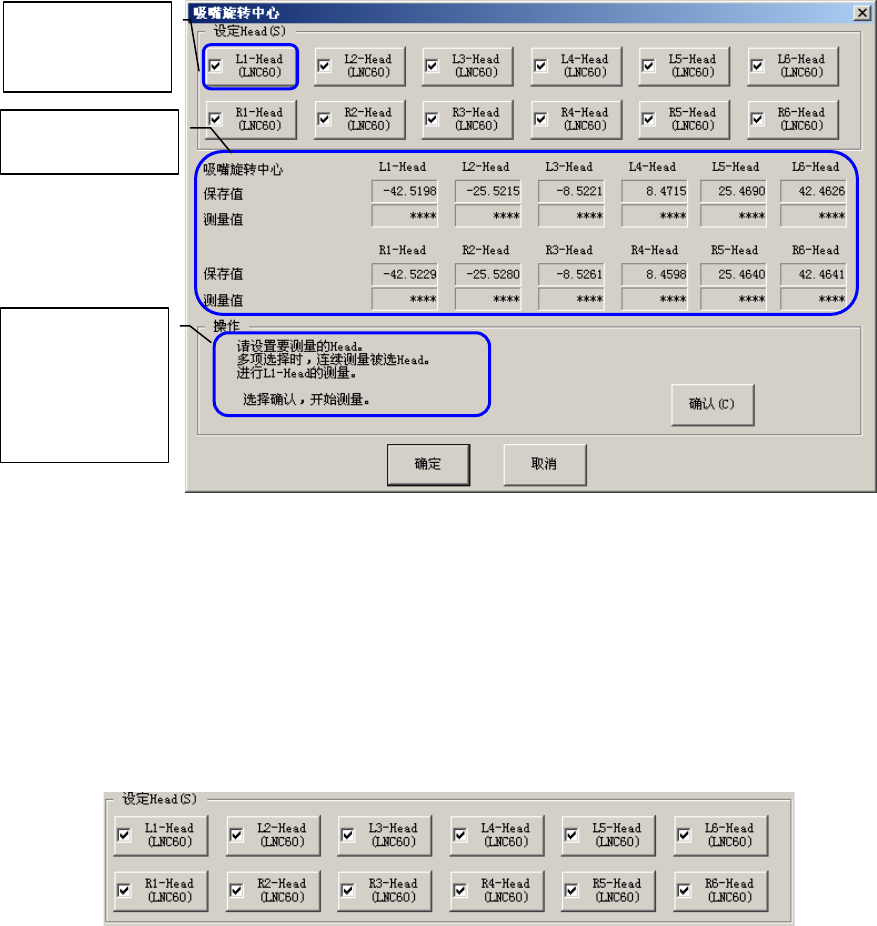

图
13-2-6
[吸嘴旋转中心] 对话框
（1）选择[设定 Head]
从复选框中选择要测量的贴片头。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
从复选框中选择。选中多个项目时，可进行连续测量。
图
13-2-7
设定贴片头
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]，保持测量值（这时不被保存）。
单击[取消]，则测量值无效。
选择 L1-Head
（贴片头）
显示全部贴片头
显示操作、运行内
容（选择对应多个
贴片头）
13-6
