第 13 章 自动校准 测量结束后，在操作框内显示下图内容。 图 13 -2- 25 测量结束 重新测量时，单击 [ 确认 ] 按钮。回到初始画面。 测量其它的贴片头时，在 [ 设定贴片头 ] 中选择贴片头。贴片头变更后会回到初始画面。 结束时单击 [ 确定 ] 按钮。 13 - 16
第 13 章 自动校准

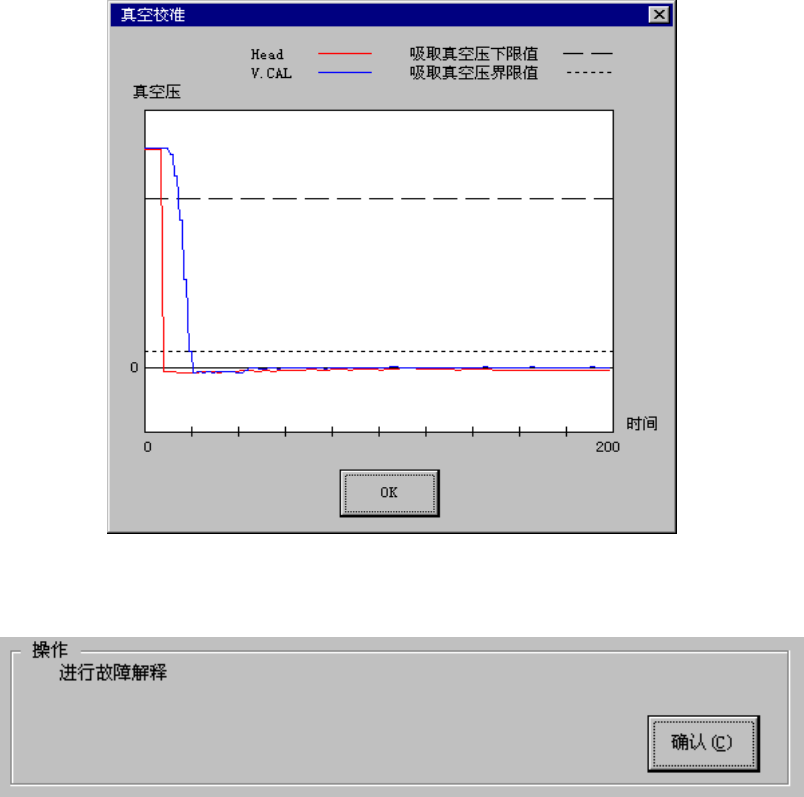

图
13-2-23
压力值图表
图
13-2-24
确认故障解释
单击[确认]按钮。进行故障解释。
13-15
第 13 章 自动校准

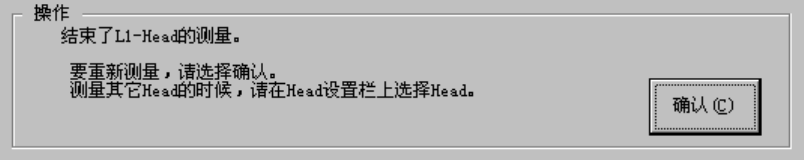

测量结束后，在操作框内显示下图内容。
图
13-2-25
测量结束
重新测量时，单击[确认]按钮。回到初始画面。
测量其它的贴片头时，在[设定贴片头]中选择贴片头。贴片头变更后会回到初始画面。
结束时单击[确定]按钮。
13-16
第 14 章 设备运行信息
14
设备运行信息
14-1 运行信息的显示
在主画面的菜单栏选择[维护]→[设备运行信息]，可以选择下述的运行信息。
14-1-1 机器运行信息
在菜单栏中选择[窗口]→[机器运行信息]后，显示图 14-1-1 机器运行信息（时间）、
图 14-1-2 机器运行信息（次数）、图 14-1-3 机器运行信息（比率）。
表
14-1-1
机器运行信息的显示内容
No
项目
内容
1 生产基板数量 从开始收集数据后到生产结束总共完成生产基板的数量。不按生产程
序计算。
2
生产数量(电路)
从开始收集数据后到生产结束总共完成生产电路的数量。每生产完 1
张基板后更新数据，不包括检测出坏板标记的电路数量。（生产中断
时，不计算）
3 用电时间 接通电源或者开始收集数据后的总共时间。
4 运转时间
从开始收集数据后，实际进行生产基板的累计时间。
实际吸取贴片的时间。（包括元件废弃动作在内）
5 预热时间 未进行生产操作的累计时间。数据编辑等的时间计算在内。
[用电时间]－[运转时间]
[传送等待时间]
[无元件停止时间]
[维护停止时间]
[由故障导致停止的时间]
6 维护停止时间 因用户要求，使机器暂停时的停止累计时间。
7 故障停止时间 因发生故障，使机器暂停时的停止累计时间。
8
换料时间（无元件停止时间）
因元件用完，使机器停止的累计时间。
9 平均停止时间间隔
停止次数的平均间隔时间。
［运转时间］／［元件用完停止次数］＋［故障停止次数］＋１］
10 等待基板搬入时间 从基板可搬入状态开始到下一个基板被夹紧之前的时间总和。
11 等待基板搬出时间 从基板传送动作开始到动作完成之前的时间总和。
12 等待基板传送时间 从夹紧的基板被释放、传送到 OUT 缓冲之前的时间总和（但纯属搬出动
作不会计算在内。）
13 总吸取数 吸取成功的累计次数。（不受生产程序／供应设备影响）
14 总贴片数 贴片成功的累计次数。（不受生产程序／供应设备影响）
15 吸取（故障次数） 吸取故障的累计次数。（不受生产程序／供应设备影响）
不包括元件站立、识别错误次数在内。
16 贴片前有无元件的检查
(故障次数)
贴片前的发生姿势检查错误的累计次数
17 无元件(停止次数) 元件用完使机器暂停的累计次数。未指定「无元件暂停」时不计算。
18 维护(停止次数) 因用户的要求，使机器暂停的停止累计次数。
19 故障(停止次数) 因发生故障时，使机器暂停的停止累计次数。
20 吸取率
元件的吸取率（％）
[总吸取数]／（[总吸取数]＋[吸取错误次数]）×100（％）
14-1
