第 14 章 设备运行信息 14 -1-2-4 错误级别设置 在菜单栏中选择 [ 数据 ] → [ 错误级别设置 ] → [ 各吸嘴 ] 后， 显示下图的 [ 错误级别设置 ] 对话框，可 以进行错误级别的设置。 图 14 -1- 10 [ 错误级别设置 ] 对话框 总吸取次数超过设置次数时，在图 14 -1-4 各吸嘴运行信息中，相应的吸嘴变为红色显示。 信号灯的点亮状况不变。 14 -9
第 14 章 设备运行信息
14-1-2-3 警告级别设置
在菜单栏中选择[数据]→[警告级别设置]→[各吸嘴]后，显示下图的[警告级别设置] 对话框。在
这个对话框中可设置警告级别。

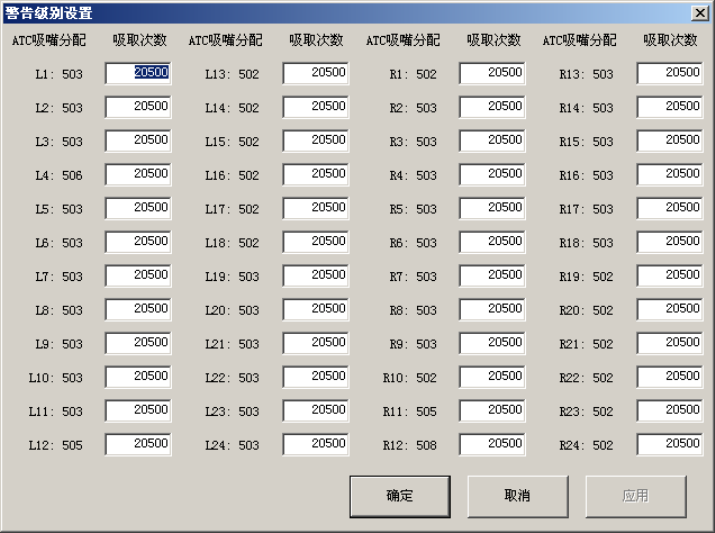

图
14-1-9
[警告级别设置]对话框
总吸取次数超过设置次数时，在图 14-1-4 各吸嘴运行信息上，相应的吸嘴变为黄色显示。
信号灯的点亮状况不变。
14-8
第 14 章 设备运行信息
14-1-2-4 错误级别设置
在菜单栏中选择[数据]→[错误级别设置]→[各吸嘴]后，显示下图的[错误级别设置] 对话框，可
以进行错误级别的设置。

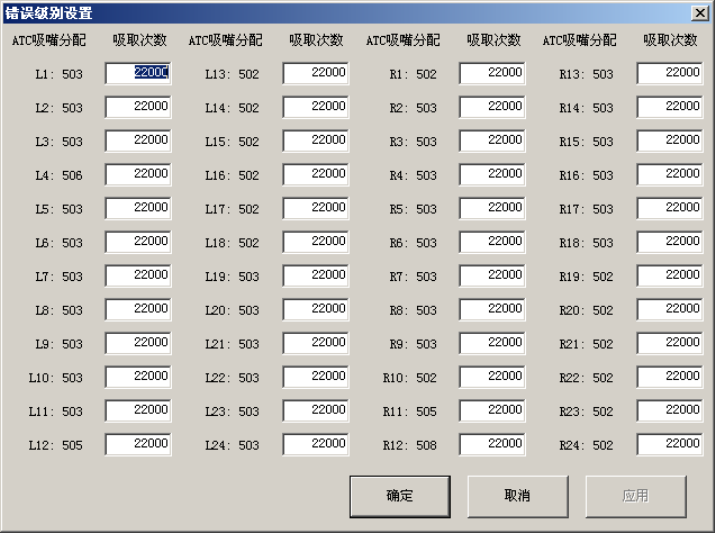

图
14-1-10
[错误级别设置]对话框
总吸取次数超过设置次数时，在图 14-1-4 各吸嘴运行信息中，相应的吸嘴变为红色显示。
信号灯的点亮状况不变。
14-9
第 14 章 设备运行信息
14-1-3 各贴片头运行信息
14-1-3-1 各贴片头运行信息
从菜单栏中选择[窗口]→[各 Head 运行信息]后，显示下图的 [各 Head（贴片头）运行信息]表。
表
14-1-3
各贴片头运行信息的显示内容
No
项目
内容
1 总吸取数 计算各 Head（贴片头）（L1～L6/R1～R6）的吸取成功次数。
2 总贴片数 计算各 Head（贴片头）（L1～L6/R1～R6）的贴片成功次数。
3 吸嘴交换 计算各 Head（贴片头）（L1～L6/R1～R6）吸嘴的交换成功次数。
4 警告级别 显示各 Head（贴片头）（L1～L6/R1～R6）警告级别。
5 错误级别 显示各 Head（贴片头）（L1～L6/R1～R6）错误级别。
6 吸嘴交换失败 计算各 Head（贴片头）（L1～L6/R1～R6）交换失败次数。
7 吸取失败 计算各 Head（贴片头）（L1～L6/R1～R6）吸取失败次数。
8 重试 计算各 Head（贴片头）（L1～L6/R1～R6）吸取重试超限的次数。
9 LA 识别 计算各 Head（贴片头）（L1～L6/R1～R6）LA 识别错误次数。
10 芯片站立 计算各 Head（贴片头）（L1～L6/R1～R6）芯片站立错误次数。
11 异类元件 计算各 Head（贴片头）（L1～L6/R1～R6）异类元件错误次数。
12 姿势检查 计算各 Head（贴片头）（L1～L6/R1～R6）姿势检查错误次数。
13 贴片前元件有无检查 计算各 Head（贴片头）（L1～L6/R1～R6）贴片前检查有无元件错误
次数。
图
14-1-11
各 Head（贴片头）运行信息
14-10
