第 14 章 设备运行信息 14 -1-3-3 警告级别设置 从菜单栏中选择 [ 数据 ] → [ 警告级别设置 ] → [ 各贴片头 ] 后，显示 下图的 [ 警告级别设置 ] 对话 框。 图 14 -1- 16 [ 警告级别设置 ] 对话框 吸嘴交换次数超过设置次数时，图 14 -1- 11 各 Head （贴片头）运行信息中相应的吸嘴显示为 黄色。 信号灯的点亮状况不变。 14 -1-3-4 错误级别设置 在菜单栏中选择 [ 数据…
第 14 章 设备运行信息
在各贴片头[交换次数设置]对话框中，用键盘或鼠标选择要重新设置数据后，单击鼠标右键，
在弹出菜单中选择重新设置，可以重新设置数据(按下对话框下部的[重新设置]按钮效果相同)。

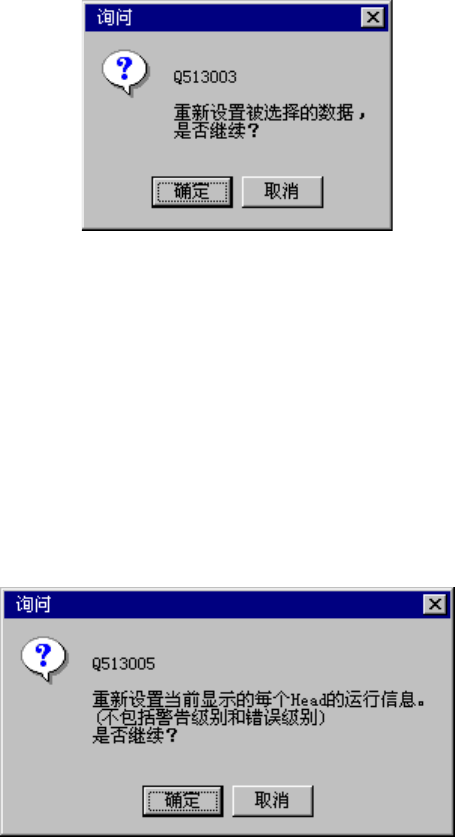

选择[重新设置]后显示以下的对话框。
图
14-1-14
交换次数设置 数据重新设置确认对话框
• 按[确定]后，重新设置所选择的各吸嘴运行信息数据。
• 按[取消]后，不重新设置所选择的数据。
从弹出菜单选择[全部重新设置]后，也可重新设置全部数据(按下对话框下部的 [全部重新设
置]按钮效果相同)。
选择[全部重新设置]后，显示以下对话框。
图
14-1-15
交换次数设置 数据全部重新设置确认对话框
• 按[确定]后，重新设置各吸嘴运行信息的全部数据。
• 按[取消]后，不进行数据的全部重新设置。
14-12
第 14 章 设备运行信息
14-1-3-3 警告级别设置
从菜单栏中选择[数据]→[警告级别设置]→[各贴片头]后，显示下图的[警告级别设置]对话框。
图
14-1-16
[警告级别设置]对话框
吸嘴交换次数超过设置次数时，图 14-1-11 各 Head（贴片头）运行信息中相应的吸嘴显示为
黄色。
信号灯的点亮状况不变。
14-1-3-4 错误级别设置
在菜单栏中选择[数据]→[错误级别设置]→[各贴片头]后，显示下图的[错误级别设置]对话框。
图
14-1-17
[错误级别设置]对话框
吸嘴交换次数超过设置次数时，图 14-1-11 各 Head（贴片头）运行信息中相应的吸嘴显示
为红色。信号灯的点亮状况不变。
14-13
第 14 章 设备运行信息
14-1-4 HMS 运行信息
在菜单栏中选择[窗口]→[灯]→[HMS 运行信息]，显示[HMS 运行信息]画面。
表
14-1-4
HMS 运行信息的显示内容
No
项目
内容
1 HMS 使用次数 各 HMS（左、右）使用累计次数。
2 HMS 使用时间 各 HMS（左、右）使用累计时间。
图
14-1-18
HMS 运行信息
14-14
