第 14 章 设备运行信息
14-2-15 真空泵运行信息复位
显示真空泵运行信息画面时，在菜单栏中选择[数据]→[重新设置]，或按下工具栏的
［重新设置］按钮后，即显示如下提示。

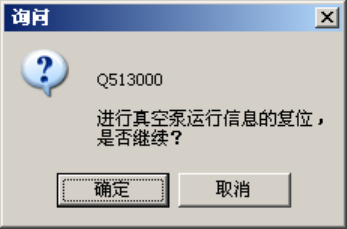

图
14-2-25
应用程序运行信息 复位询问对话框
• 按上述对话框的[确定]按钮后，即可重新设置真空泵运行信息的全部数据。
• 按[取消]按钮后，不重新设置数据，依旧显示原数据。
14-40
第 14 章 设备运行信息
14-3 设备运行信息数据的初始化
用以下方法，在各设备的运行信息画面中，可以进行所有「设备运行数据的初始化」(统一重
新设置)。
[设备运行信息数据的初始化]不仅可重新设置该画面的设备运行实绩数据(下面示例为机器
运行信息的实绩数据)，还可重新设置其它各设备的运行信息实绩数据。
(1) 在各设备的运行信息画面的[文件]菜单中，选择[设备运行信息的初始化]。
图
14-3-1
选择[设备运行信息的初始化]
（2）显示初始化的确认对话框。
• 单击[确定]：进行初始化。
• 单击[取消]：取消初始化操作。
图
14-3-2
询问初始化对话框
注意：
14-41
第 15 章 操作选项
15
操作选项
15-1 概要
操作选项是设置示教或对生产的运行进行设置的功能。
操作选项中可以设置的项目列表如下。
表
15-1-1
操作选项项目一览表
No.
操作选项组
设置项目
1 示教
用 BOC 校准贴片位置
进行基准针校正
示教时进行数字放大（数字放大）
使用 4 倍放大（数字放大）
吸取位置上执行自动示教（自动示教）
检测能同时吸取的范围（自动示教）
取消吸取高度的自动示教
2 生产（显示）
放大显示基板生产数量（字符）
倒计基板生产数量
累计基板生产数量
选择开始生产（ONLINE），切换到生产画面
退出时不显示保存提示
继续生产时，默认值为「停止继续生产」
继续生产时，默认值为「重夹基板后生产」
不是继续生产时，缺省为「搬入基板后生产」
生产画面中显示总吸取率和总贴片率
生产中显示设备画面
生产中最差送料器的表示方法
3 生产（功能） 校正吸取位置
贴片以后，检查元件释放
传送结束后，再进行生产
同时交换吸嘴
优先 BOC 标记识别
生产被中断时，执行继续生产
所有电路都是坏板标记时结束生产
安装吸嘴时进行方向检测
复数电路的贴片顺序
4 生产（功能 2） 循环停止时不要搬出基板
检查激光传感器清洁度
基板输入/输出传感器不进行自动检查
预备相同元件送料器
元件有无检查中真空出错时不做激光再检查
传送中吸取元件
标记检查后，开始生产
检查激光面接触
5 生产（功能 3） 安装吸嘴时，取得吸嘴高度
6 生产（暂停） 无元件供给时暂停
发生错误时暂停
无元件暂停后，重新运行时测量元件高度
Disable 侧更换吸嘴时暂停。（不间断运行时）
给暂停对话框增添「补充元件」按钮
元件掉落时暂停
无元件暂停后，重新运行时跟踪吸取
15-1
