第 15 章 操作选项
15-2 设置选项的方法
在［选项］菜单中单击［操作选项］后，显示［操作选项］对话框。
(1) 在选项卡页面上，选择（选中）使用的选项。
(2) 选择选项后，单击对话框下部的[确定]或者[应用]按钮。
单击[确定]后，选择的选项变为有效，关闭[操作选项]对话框。
单击[应用]后，选择的选项变为有效，不关闭[操作选项]对话框。
单击[取消]，选项的变更无效，关闭对话框。

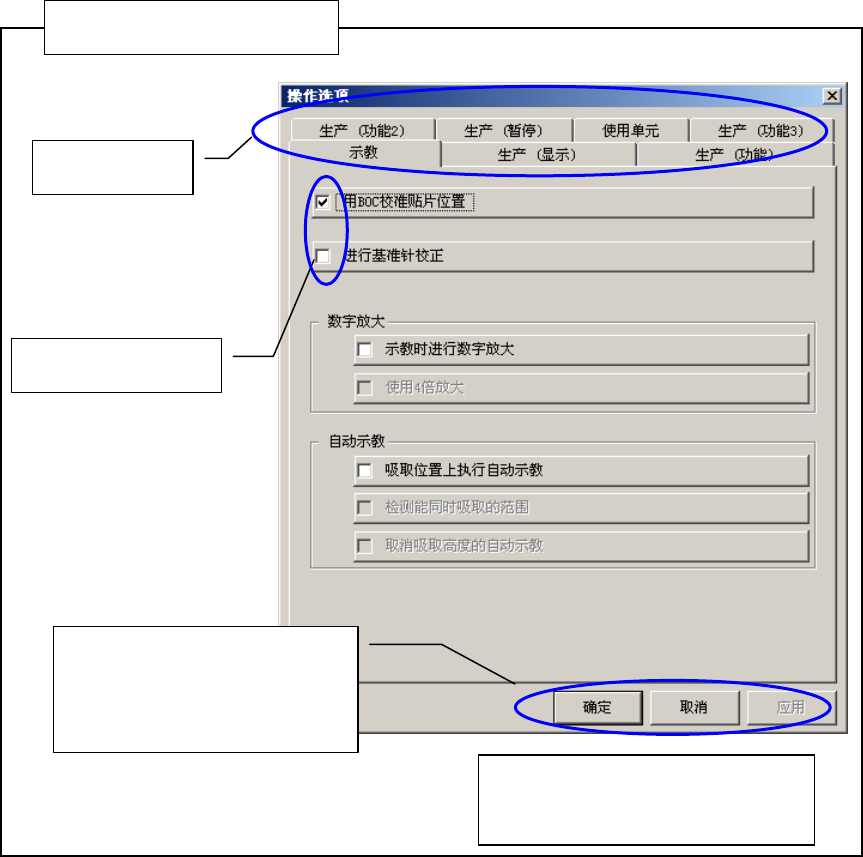

选择选项操作示例
选择选项(勾选)
选择[确定]、[应用]，以使选
项选择有效。或选择[取消]，
使变更无效。
选择选项卡
选择[确定]或者[取消]后对话框
会关闭。
15-3
第 15 章 操作选项

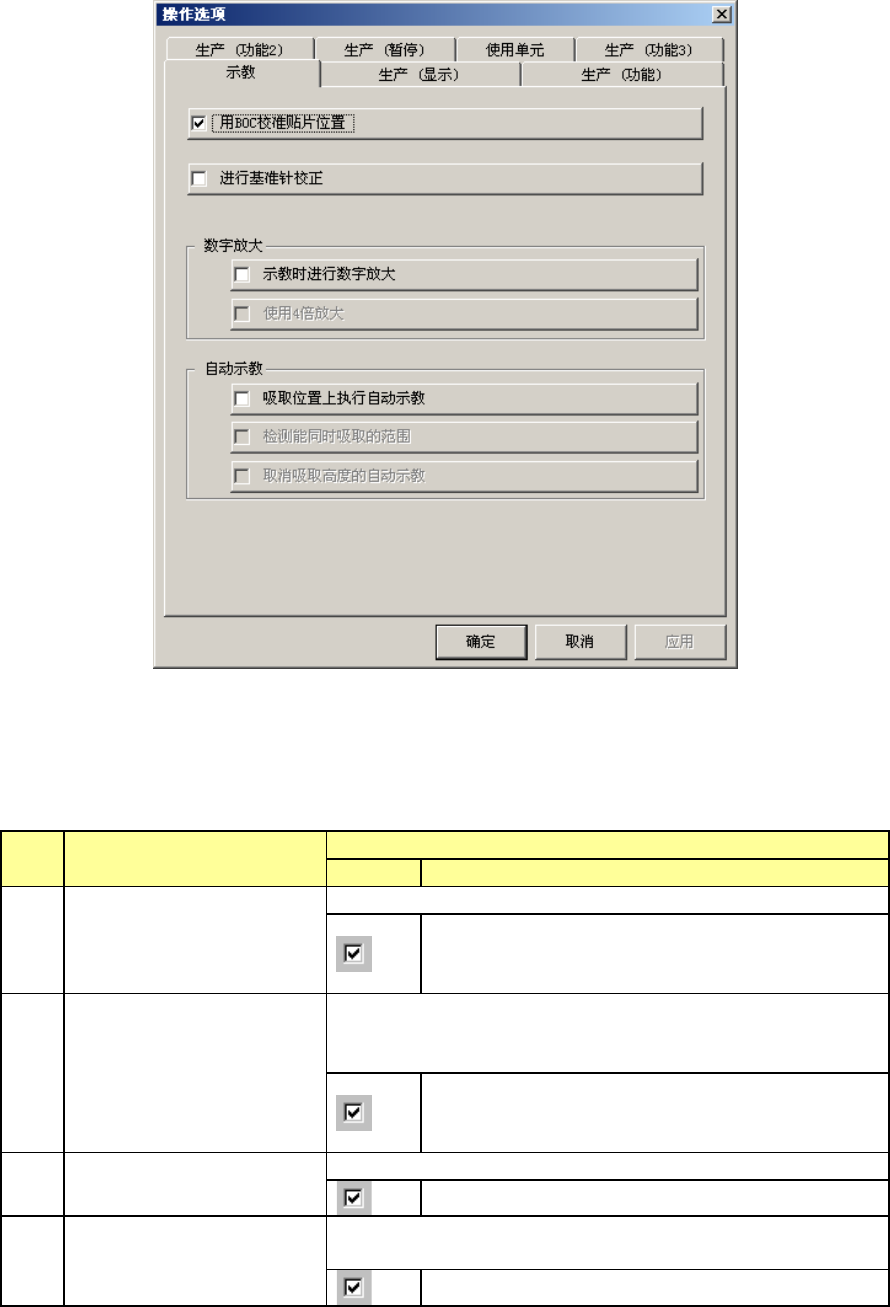

15-2-1 设置示教选项
单击［示教］选项卡后，会显示设置示教选项对话框。
图
15-2-1
设置示教选项
各选项的详细内容列表如下。
表
15-2-1
示教选项设置项目的详细内容
No.
项目
内容
状态
动作以及详细内容
1 用 BOC 校准贴片位置。
设置进行数据编辑等的贴片位置示教时，是否进行 BOC 校准。
示教贴片位置时，移动到 BOC 校准后的坐标，读取
值时实行逆向校准。因此，可以对基板示教贴片位
置的准确坐标。
2 进行基准针校正。
在 MS 参数的选项中将[基准针]设置为有效后，即可在此进行设
置。
设置是否根据基准针和从动针的倾斜度，进行贴片位置的校正。
基板数据的定位方式为孔基准时，根据基准针和从
动针间的倾斜，进行贴片位置的校正。
3
数字放大
示教时进行数字放大。
设置跟踪示教时是否使用 HOD 的 WINDOW 键放大数字。
用数字放大功能放大 4 倍。
4
数字放大
使用 4 倍放大。
在设置了“示教时进行数字放大”的情况下，设置是否进行 4
倍数字放大。
数字放大 4 倍显示。
15-4
第 15 章 操作选项
5
自动示教
吸取位置上执行自动示教
设置在吸取跟踪中执行自动示教。
* 此设置在生产时进行吸取跟踪时有效。不影响从编辑程序所
调出的自动示教。
在吸取跟踪中自动示教。
6
自动示教
检测能同时吸取的范围。
在选中“吸取跟踪中执行自动示教”的情况下，可选中检测能
同时吸取的范围。
检测能同时吸取的范围。
7
自动示教
取消吸取高度的自动示教。
在选中“吸取跟踪中自动示教”的情况下，设置是／否进行吸
取高度 Z 坐标自动示教。
自动示教中不进行 Z 坐标示教。
15-5
