FX-2_使用说明书 - 第739页
第 15 章 操作选项 15 -2-7 设置使用单元的选项 单击［使用单元］选项卡后，会显示设置使用单元对话框。 图 15 -2-7 设置 使用单元的选项 15 - 16
第 15 章 操作选项
4
Disable
侧更换吸嘴时暂停。
（不间断运行时）
设置：不间断生产中从 Disable 侧（若是前侧正在生产时为反
侧的后侧）更换吸嘴时的运行模式。
从 Disable 侧更换吸嘴时暂停。
从 Disable 侧更换吸嘴时不暂停。
5
给暂停对话框增添「补充元
件」按钮
设置在生产暂停时对无元件供给的送料器实行补满的功能。
生产暂停时的暂停对话框中附有［补充元件］按钮。
发生元件用完时和发生标记识别错误时的暂停对话
框中没有［补充元件］按钮。
按下［补充元件］按钮后，可给原件用完的送料器
（带状，管状，散装）补满对象元件。
不附加［补充元件］按钮。
6 元件掉落时暂停
设置检测出元件坠落时的操作。
在不间断运行中也有效。
在生产中检测出元件坠落时暂停并显示元件掉落。
（在贴片的最后进行元件检测）
元件掉落时继续生产。
7
无元件暂停后，重新运行时
跟踪吸取
对在发生元件用完及激光重试超出时的暂停状态下，选择重试，
按下<START>
开关时，在行重试前是否实行吸取跟踪进行设置。
实行重试前进行跟踪吸取。这时，[跟踪吸取对象供
给装置]
单选项按钮为“有效”，可以选择。指定条
件如下。
（a. 为默认显示。）
送料器已无元件
无元件或出错的所有送料器
装载与无元件的送料器同种元件的所有送料器
不进行跟踪吸取。这时，[跟踪吸取对象供给装置] 单
选按钮“无效”，不能选择。
注意
：在使用单元中将[不间断运行]设为有效时，以下的项目无条件地成为未使用状态，无法选择。
① 无元件供给时暂停
② 发生错误时暂停
15-15
第 15 章 操作选项
15-2-7 设置使用单元的选项
单击［使用单元］选项卡后，会显示设置使用单元对话框。

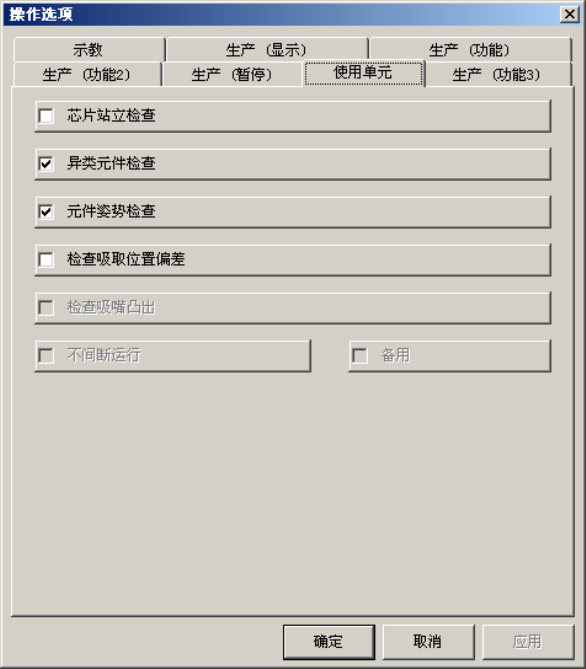

图
15-2-7
设置使用单元的选项
15-16
第 15 章 操作选项
各选项的详细内容如下表如下。
表
15-2-7
使用单元的选项设置项目的详细内容
No.
项目
内容
状态
动作以及详细内容
1
芯片站立检查
设置执行检查芯片站立。
元件数据的［芯片站立］有效。
2 异类元件检查
设置执行异类元件检查功能。
元件数据的［异类元件判定］有效。
3 元件姿势检查
设置执行检查元件姿势功能。
对元件数据的长、短边比率和测定结果比率进行比
较后，差值超过一定范围时视为元件姿势错误。
4 检查吸取位置偏差
设置执行检查吸取位置偏差功能。
元件数据的［检查吸取位置偏差］有效。
5 检查吸嘴凸出
设置检查吸嘴凸出功能。
检查吸嘴凸出功能有效。吸取元件时吸嘴从元件凸
出时，视为发生吸取位置偏差错误。
6 不间断运行
设置执行[不间断运行功能]。
[不间断运行功能]有效。
在编辑程序中前面／后面设置对称送料器时，可以
执行不间断运行。
7 备用
使[不间断运行功能]有效时可以设置此项。
设置执行不间断运行时的备用生产模式功能。
[备用生产模式]有效。
15-17
