第 16 章 维护
16
维护
16-1 日常检查项目一览表
危险
为了防止意外启动造成的事故，请在关闭电源之后再进行日常检查。
使用心脏起搏器等精密医疗器械的人员请勿进行维护作业。
日常检查项目
检查、加油频率
处理
方法
检查调整项目 处理确认方法
每
天
每
周
每
月
每 2
个月
每 6
个月
每
年
检
查
气压 确认 0.50MPa ○
管道和接头 空气泄漏 ○
各单元汽缸系统 确认运行 ○
空气过滤器（贴片头） 有无脏污 ○
空气过滤器（CAL 校准台） － ○
电源灯 确认亮灯 ○
传送带 磨损，破损，松弛 ○
传送皮带轮 确认运行 ○
挡片 磨损，破损 ○
气弹簧 维持前后安全盖打开状态 ○
电气关联部分 电压，电缆，连接器 随时
芯片盒 丢弃芯片 ○
真空泵 检查压力 根据负压表判断
清
洁
X, Y 轴直动单元 除去灰尘、油 ○
传送带 除去灰尘、异物 ○
传送各传感器 清洁 ○
激光校准传感器 清洁传感器窗 ○
吸嘴 吸嘴清洁 ○
吸嘴外轴 轴内部的清洁 ○
ATC 支架 除去灰尘，油 ○
送料器台架，统一更换台 除去异物 ○
OCC（偏光滤光片） 除去灰尘、异物 ○
CAL 校准台
除去灰尘、异物
○
跟踪球 除去灰尘、异物 ○
风扇马达 除去灰尘、异物
○
注
油
X 轴直动单元导轨
运行
是否
顺畅
润滑脂(6459N)
○
Y 轴直动单元导轨 ○
传送螺旋轴（轴） ○
传送导向轴 ○
弹性导向轴 ○
侧梁 ○
基板挡块部分 ○
YA 滚珠丝杠和花键轴（YA 部分） ○
滚珠丝杠（贴片头部分）
润滑脂(C 润滑脂)
○
花键轴（贴片头部分） ○
吸嘴 油 清洁后
统一更换台 润滑脂(6459N)
○
支撑台 润滑脂(C 润滑脂) ○
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限润滑脂的部位，仅能使用附带的润滑脂
(6459N)。
2. 指定使用润滑脂(C 润滑脂)的地方，切勿使用附带的润滑脂(C 润滑脂)之外的润滑脂。
以上油脂类，请勿使用非 JUKI 指定的产品。
3. 机油(NO.1) ：第 4 种类第 3 类石油
润滑脂(C 润滑脂) ：消防法规定的非危险物品；润滑脂(6459N)：消防法非危险物品。
16-1
第 16 章 维护

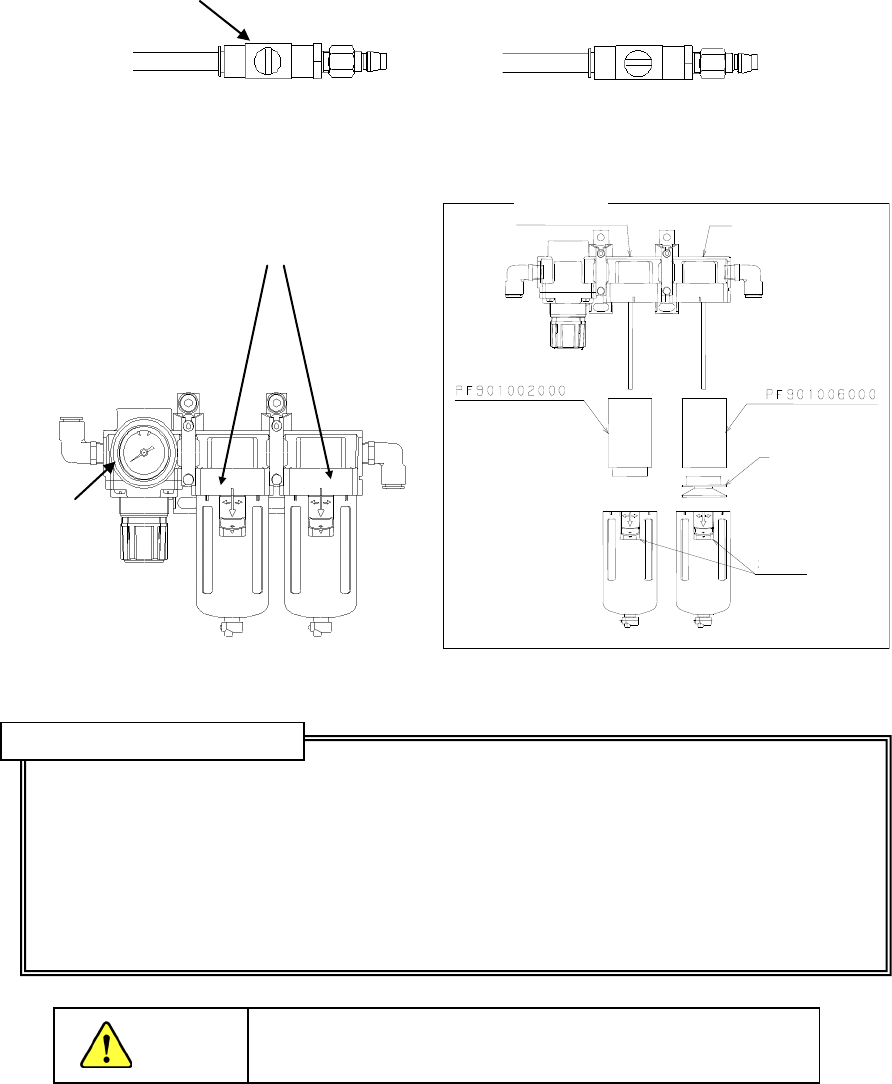

16-2 各部的检查
16-2-1 气压
确认压力表的压力为 0.5 MPa 。
压力在 0.45 MPa ～ 0.55 MPa 以外时，请确认漏气是否为厂方原因，如无异常，请按照以下
步骤，重新调整压力。
<主要压力的设置步骤>
1）打开管道旋钮①。
2）向下拉「调节旋钮②」， 再旋转旋钮，把使用气压调整到 0.5 MPa。
图
16-2-1
排水阀和调节旋钮 图
16-2-2
滤芯
1）大致的更换周期：
每 2 年，或是压力下降到大约0.1MPa(1kgf／cm
2
)时。
2）更换方法
①一边降下滑动部分，一边把主体向左或右旋转45度向下抽出。
②滤芯B：向左旋转固定滤芯B的树脂元件，
滤芯A：向左旋转滤芯A后，把滤芯A摘下。
③安装时，按相反的顺序安装即可。
注意
操作之前，请关闭指状阀的旋钮①。
打开状态 关闭状态
※滤芯的检查、更换
排水阀
②
滤芯
滑动部分
滤芯 A
树
脂元件
滤芯 B
空气过滤器
雾分器
16-2
第 16 章 维护

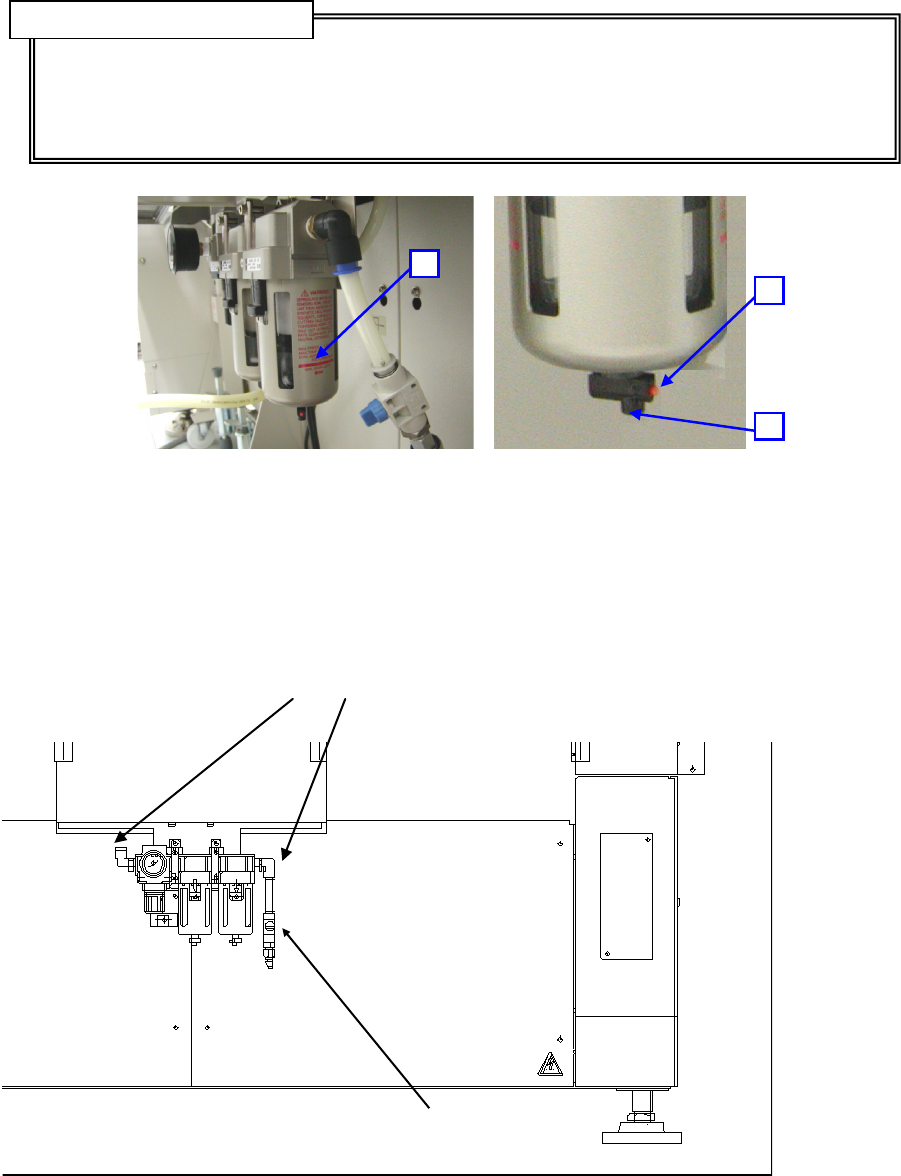

1)为了避免排水盒内的积水滞留超过上限，请排空排水阀。（上限A）
（按压B部，从C部排出积水。）
排空排水阀时，请不要关闭指状阀的旋钮①。
16-2-2 管道和接头
请确认是否漏气。
确认是否漏气
图
16-2-3
气阀（主机背面）
フィンガバルブ
指状阀
A
B
C
※排空排水阀
16-3
