第 16 章 维护 16-9 16-2-4-2 CAL 校准台 请检查空气过滤器（CAL 校准台）的滤芯有无脏污。 如果有脏污的话，请摘下「空气软管②」，更换新的「空气过滤器① （产品编号 40000641）」。 图 16-2-4 空气过滤器（ CAL 校准台） ① 空气过滤器 ②空气软管 危险 为了防止意外启动造成的事故，请在关闭电源之后进行操作。 CAL 用电磁阀
第 16 章 维护
16-2-4 空气过滤器
16-2-4-1 贴片头
「过滤器」每半年更换一次（大约），或有脏污时进行更换。
<检查方法>
<方法１> 请目检确认贴片头单元正面部位的过滤器盒内的空气过滤器没有脏污。
<方法２> 从主画面选择「自动校准」→「真空校准」，请运行各轴，确认没有错误。
＜更换步骤＞
1）请拧松过滤器盒的「固定螺丝②」，拆下「过滤器盒 U① 」。
2）请检查「过滤器③」的脏污状况。
3）如果脏污，请从「过滤器盒 L④」更换「过滤器③」。
4）把「过滤器③」插入「过滤器盒 L④」，插到底，再用「固定螺丝②」紧固。
(安装扭矩:0.7N、m)
然后，确认「O 环 F2⑤」嵌入「过滤器盒 L④」沟槽里。
为了防止意外启动造成的事故，请在关闭电源之后再进行操作。
请勿携带手表、手机等会受磁铁影响的物品。
危险
③
④
②
①
⑤
过滤器③ 编号：40046646
16-8
第 16 章 维护
16-9
16-2-4-2 CAL 校准台
请检查空气过滤器（CAL 校准台）的滤芯有无脏污。
如果有脏污的话，请摘下「空气软管②」，更换新的「空气过滤器①（产品编号 40000641）」。
图 16-2-4 空气过滤器（ CAL 校准台）
① 空气过滤器 ②空气软管
危险
为了防止意外启动造成的事故，请在关闭电源之后进行操作。
CAL 用电磁阀
第 16 章 维护
16-2-5 传送带
请确认传送带是否有明显磨损或破损、有无伸长。在有必要更换的情况下，请按照以下的方法
更换。
1)放松安装在 A 部长孔的「（前后 2 个）传送皮带轮」，放松传送带紧度。
2)从传送皮带轮拆下传送带，进行更换。

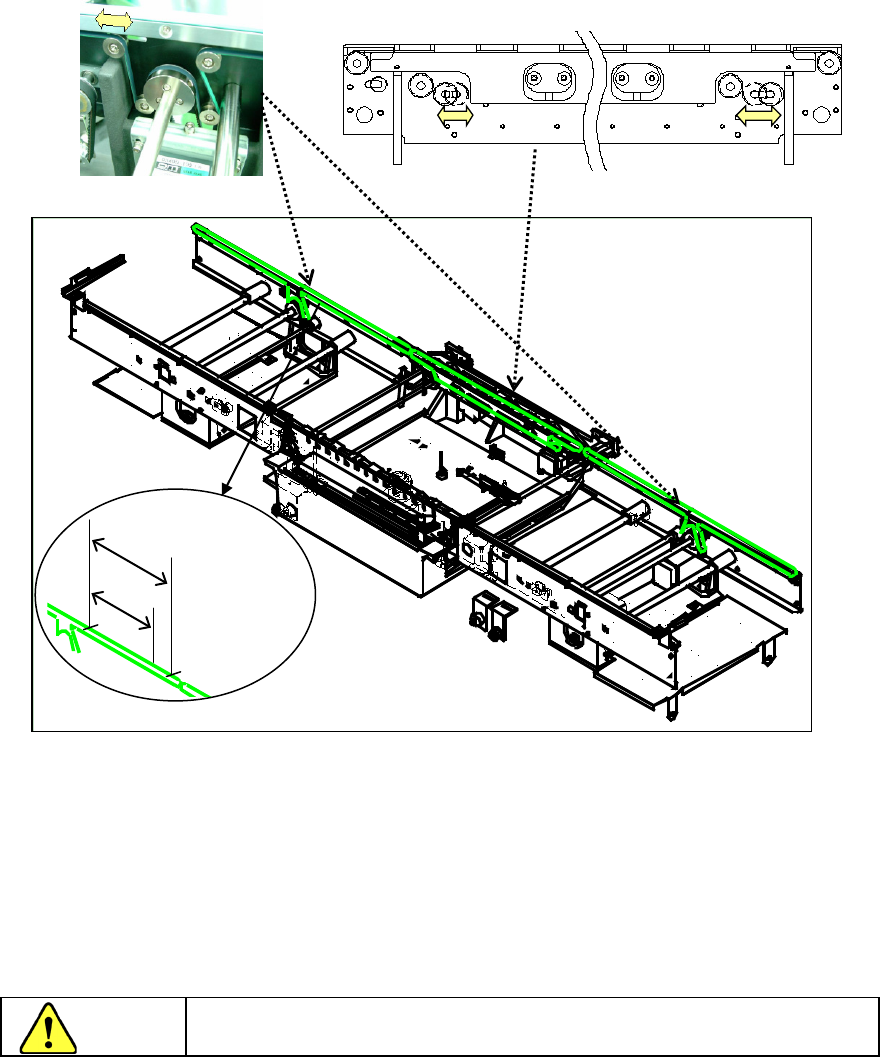

图
16-2-5
传送带的维护
3）调整传送带的松紧。
① 传送带松懈的情况下（传送带没有张紧的状态下），用“油性笔”等在传送带平的部分按
200 mm 距离「 B 」上作 2 个记号。
② 按 1）相反的顺序转动 [ A ] 部 的 [传送皮带轮]，张紧传送带的张力，当这 2 个记号
达到 201mm 的位置时固定传送皮带轮。
危险
为了防止意外启动造成事故，请在关闭电源之后进行调整。
201mm
200mm
B
<↑A 部：进／出传送带>
<↑A 部：中央缓冲，即中央传送带>
