FX-2_使用说明书 - 第75页
第 2 章 基本操作 (7) 3D 框架型单选按钮 考虑到触摸屏（选项）的操作需要，有一部分单选按钮项目设计为“ 3D 框架型单选项”。 图 2-4- 12 单选项型按钮示例 单选项型按钮，不会发生多个按钮同时选定状态。 (8) 3D 框架型复选项 考虑到操作触摸屏（选项）的操作需要，有一部分复选项设计为“ 3D 框架型复选项”。 图 2-4- 13 复 选框型按键示例 单击所需按钮，可以同时选定多个项目。 2- 18
第2章 基本操作

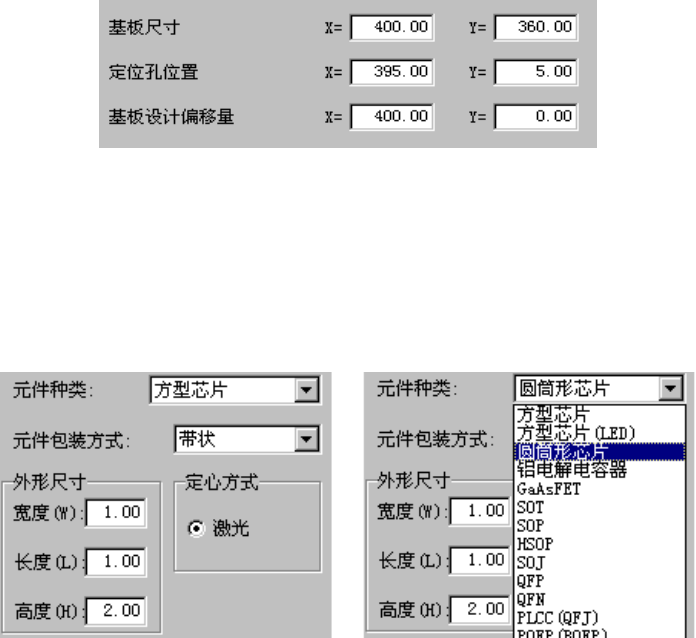

(5) 编辑框
在编辑框中用键盘输入数值或者文字。
输入数值、文字后也可进行编辑。
图
2-4-10
编辑框示例
(6) 组合框
组合框由编辑框与列表框组成,通常只显示组合框。在组合框右侧的“▼”键处单击鼠标左键,
或在编辑框中有选中时,按上下方向的光标键[↑]、[↓]可显示列表框部分的下拉菜单。
图
2-4-11
组合框示例
2-17
第2章 基本操作

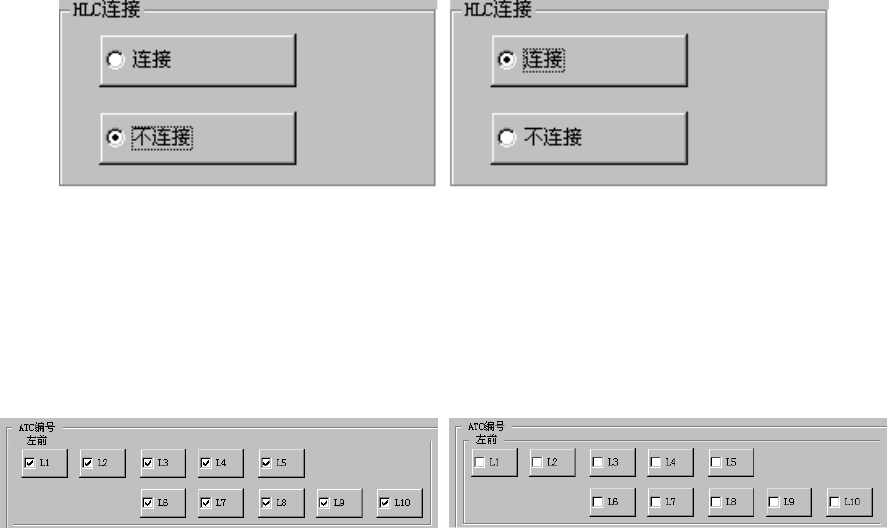

(7) 3D 框架型单选按钮
考虑到触摸屏（选项）的操作需要，有一部分单选按钮项目设计为“3D框架型单选项”。
图
2-4-12
单选项型按钮示例
单选项型按钮，不会发生多个按钮同时选定状态。
(8) 3D 框架型复选项
考虑到操作触摸屏（选项）的操作需要，有一部分复选项设计为“3D框架型复选项”。
图
2-4-13
复选框型按键示例
单击所需按钮，可以同时选定多个项目。
2-18
第2章 基本操作
2-4-3 编辑方法
现就基本编辑方法与键盘操作（［Page Up］/［Page Down］，［Home］/［End］，［Tab］以及
［Insert］）说明如下。

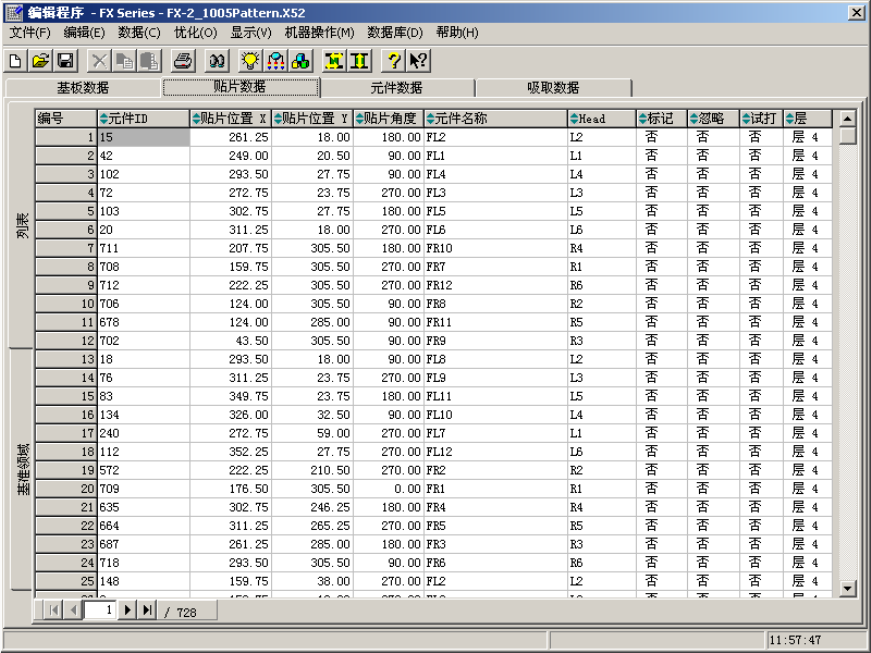

图
2-4-14
编辑程序画面
2-19
