第 16 章 维护
16-2-5 传送带
请确认传送带是否有明显磨损或破损、有无伸长。在有必要更换的情况下，请按照以下的方法
更换。
1)放松安装在 A 部长孔的「（前后 2 个）传送皮带轮」，放松传送带紧度。
2)从传送皮带轮拆下传送带，进行更换。
图
16-2-5
传送带的维护
3）调整传送带的松紧。
① 传送带松懈的情况下（传送带没有张紧的状态下），用“油性笔”等在传送带平的部分按
200 mm 距离「 B 」上作 2 个记号。
② 按 1）相反的顺序转动 [ A ] 部 的 [传送皮带轮]，张紧传送带的张力，当这 2 个记号
达到 201mm 的位置时固定传送皮带轮。
危险
为了防止意外启动造成事故，请在关闭电源之后进行调整。
201mm
200mm
B
<↑A 部：进／出传送带>
<↑A 部：中央缓冲，即中央传送带>
16-10
第 16 章 维护
16-2-6 传送皮带轮
请确认皮带轮旋转是否顺畅。必要时，请按照以下的方法更换。
＜
传送皮带轮的更换方法
＞
1) 传送皮带轮安装在前后轨道板（参见下图）。请拧松安装螺丝，更换传送皮带轮。
2) 更换后再调整传送带的松紧程度。

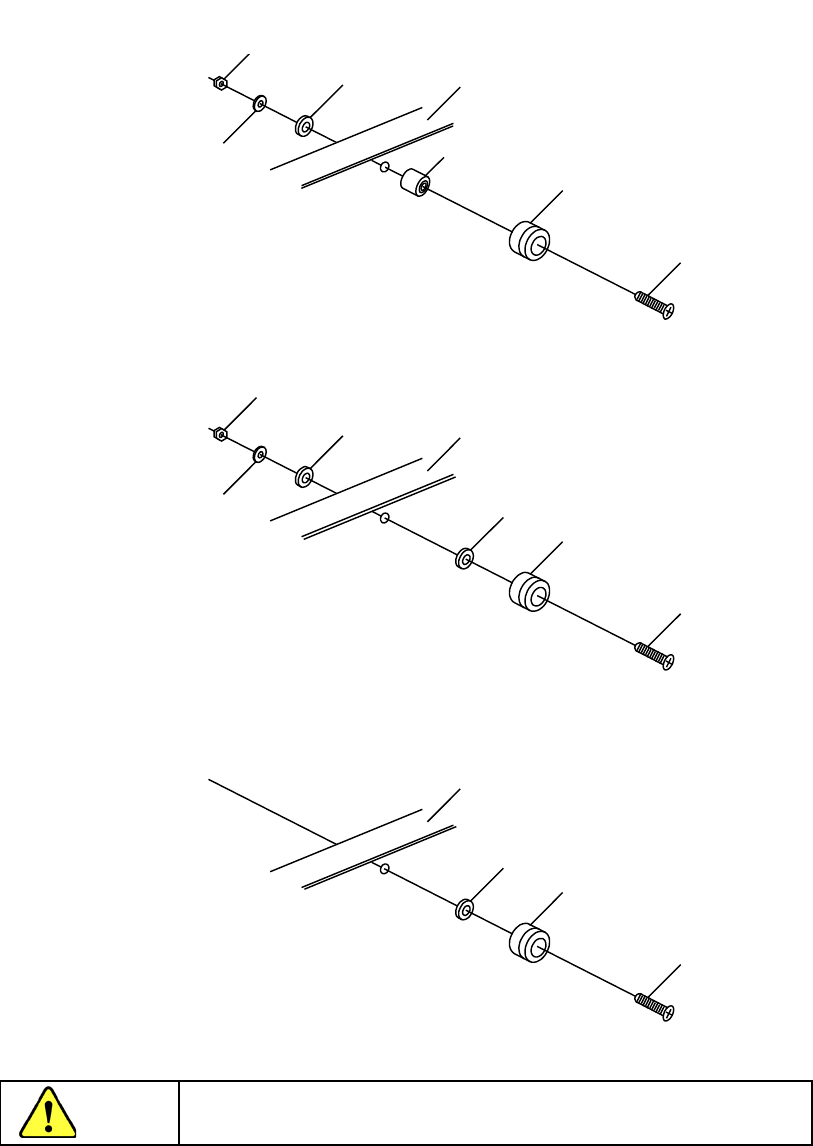

图
16-2-6
传送皮带轮部分
危险
为了防止意外启动造成事故，请在关闭电源之后进行操作。
轨道板
平垫圈
传送皮带轮
安装螺丝
轨道板
平垫圈
传送皮带轮
安装螺丝
平垫圈
六角螺母
弹簧垫圈
轨道板
滑轮套
传送皮带轮
安装螺丝
平垫圈
弹簧垫圈
六角螺母
16-11
第 16 章 维护
16-2-7 更换挡片
在印刷基板“挡块”的顶端部装有「挡片①」。「挡片①」和印刷基板摩擦产生磨损。
如出现下列现象时，请更换挡片。
需要更换时的现象
• 表面涂层脱落，或基板的定心不稳定。
• 有明显磨损粉末。
更换方法
1. 拧松螺丝钉②，更换挡片①。
2. 安装挡片①时，请一定按照下图的方向安装。

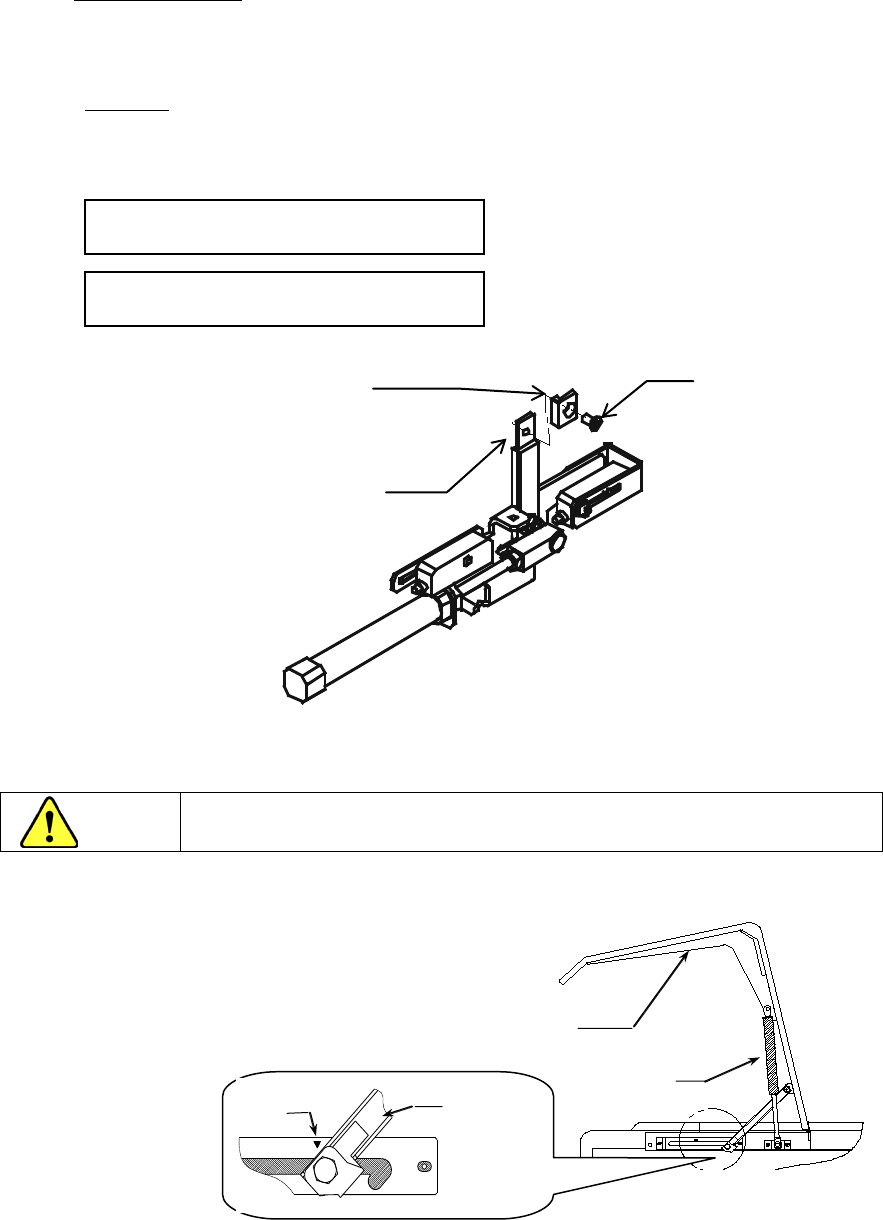

图
16-2-7
更换挡片
危险
为了防止意外启动造成事故，请在关闭电源之后进行操作。
16-2-8 气弹簧
图
16-2-8
气弹簧
①挡片：品名编号 L164E221000
②螺丝：品名编号 SM1030401SE
③挡块
①
挡片
② 螺
丝
安全盖
若是安全盖不能保持一定角度，请更换气
弹簧。
在盖子转轴的▼标记处被盖子转轴盖住，
使得盖子不能支撑时，请更换气弹簧。
气弹簧
盖子转轴
▼标志
