第 16 章 维护 < 压板、皮碗垫圈、吸气阀 防干扰橡胶的拆除方法 > 1) 请用油性记号笔 按照外壳标记部分 在压 板上做标记。 2) 请拆下压板的 4 个小平头螺丝 。 3) 请拆除压板和皮碗垫圈。 16 - 17
第 16 章 维护

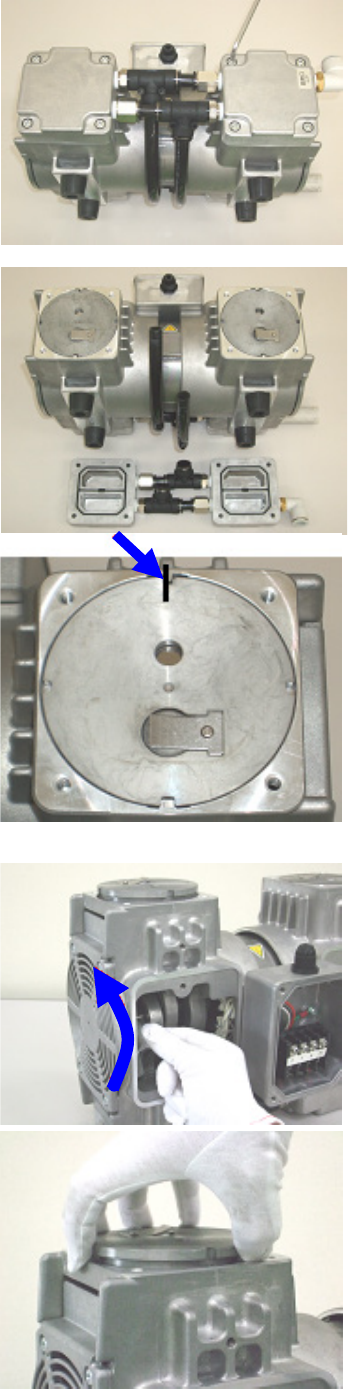

<头盖的拆除方法>
1)请用六角扳手拧下固定头盖的 4 个
M6×L30 内六角螺丝。
2) 拆下头盖。
<气缸的拆除方法>
1）拆下气缸前，请对准外壳部位在压板上用
油性笔做标记。
2)请戴上手套将风扇慢慢向上旋转。
（这时，必须要戴上手套）
3)请向上拆除气缸。
16-16
第 16 章 维护

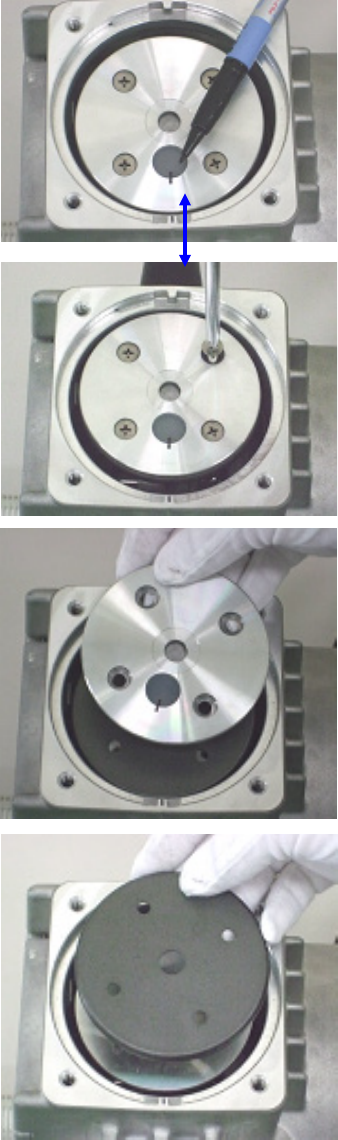

<压板、皮碗垫圈、吸气阀防干扰橡胶的拆除方法>
1)请用油性记号笔按照外壳标记部分在压
板上做标记。
2)请拆下压板的 4
个小平头螺丝
。
3)请拆除压板和皮碗垫圈。
16-17
第 16 章 维护
<气缸各种零件的拆除、更换方法>
1） 请拧松固定排气阀压板的 M3×L5 盘头小
螺丝。
2） 请拆除排气阀压板、排气阀支撑、排气阀。
3） 请拧下固定吸气阀压板的 M3×L5 盘头小螺丝。
4） 请拆除吸气阀压板、吸气阀支撑、吸气阀。
5） 请拆除头盖的垫圈，清洗头盖。
清洗后请吹干，并更换新的垫圈
6） 请将棉纱沾上洗净液，仔细地对气缸所有部分
进行脱脂。
7） 更换各消耗零件，请对照标记按拆卸时的逆向
步骤重新安装好。
另外，请用 8N・ m 把固定头盖的 M6
螺丝拧紧
。
吸气阀
吸气阀支撑
排气阀支撑
排气阀
垫圈
皮碗垫圈
吸气阀防干扰橡胶
