第 16 章 维护
16-3 清洁

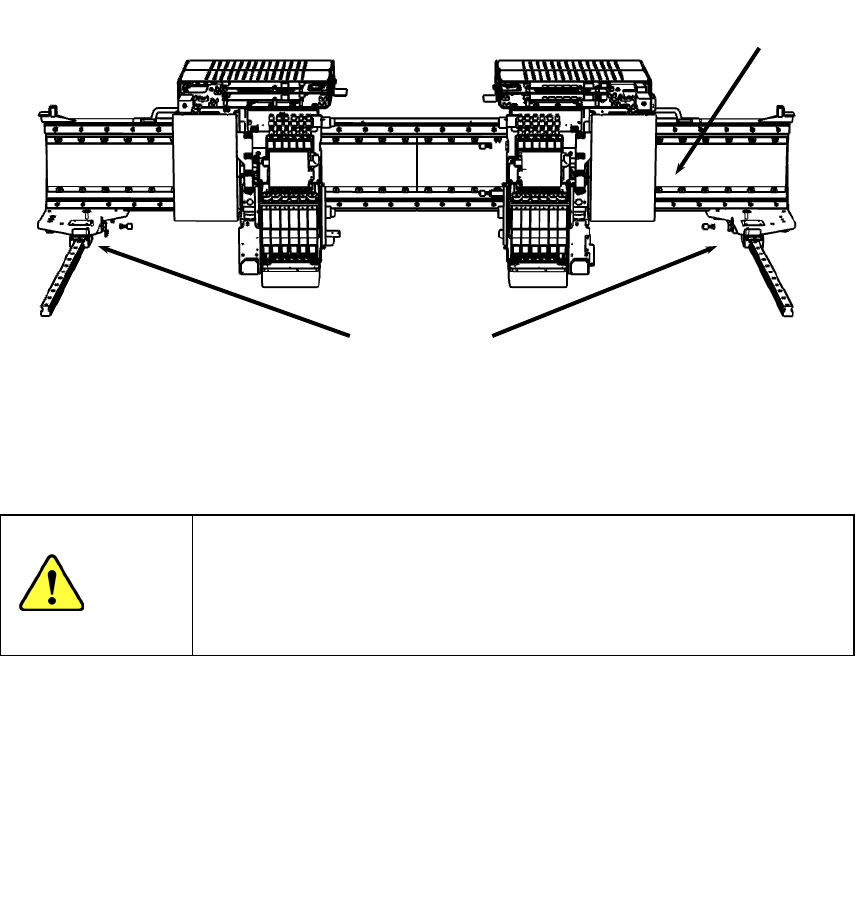

16-3-1 XY 轴直动单元
检查 X 轴单元和 Y 轴单元 （左右 2 个位置）导轨有无垃圾，灰尘等附着。如果有则要
进行清洁。擦掉润滑脂时，请参见「16-4 润滑」，上润滑脂。
图
16-3-1
XY 单元
危险
在 X 轴单元使用了超强大磁石。做清洁工作时请勿携带手表、手机及
其他易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X
轴单元中间时，可能发生重
大工伤。
X 轴单元
Y 轴单元
16-21
第 16 章 维护

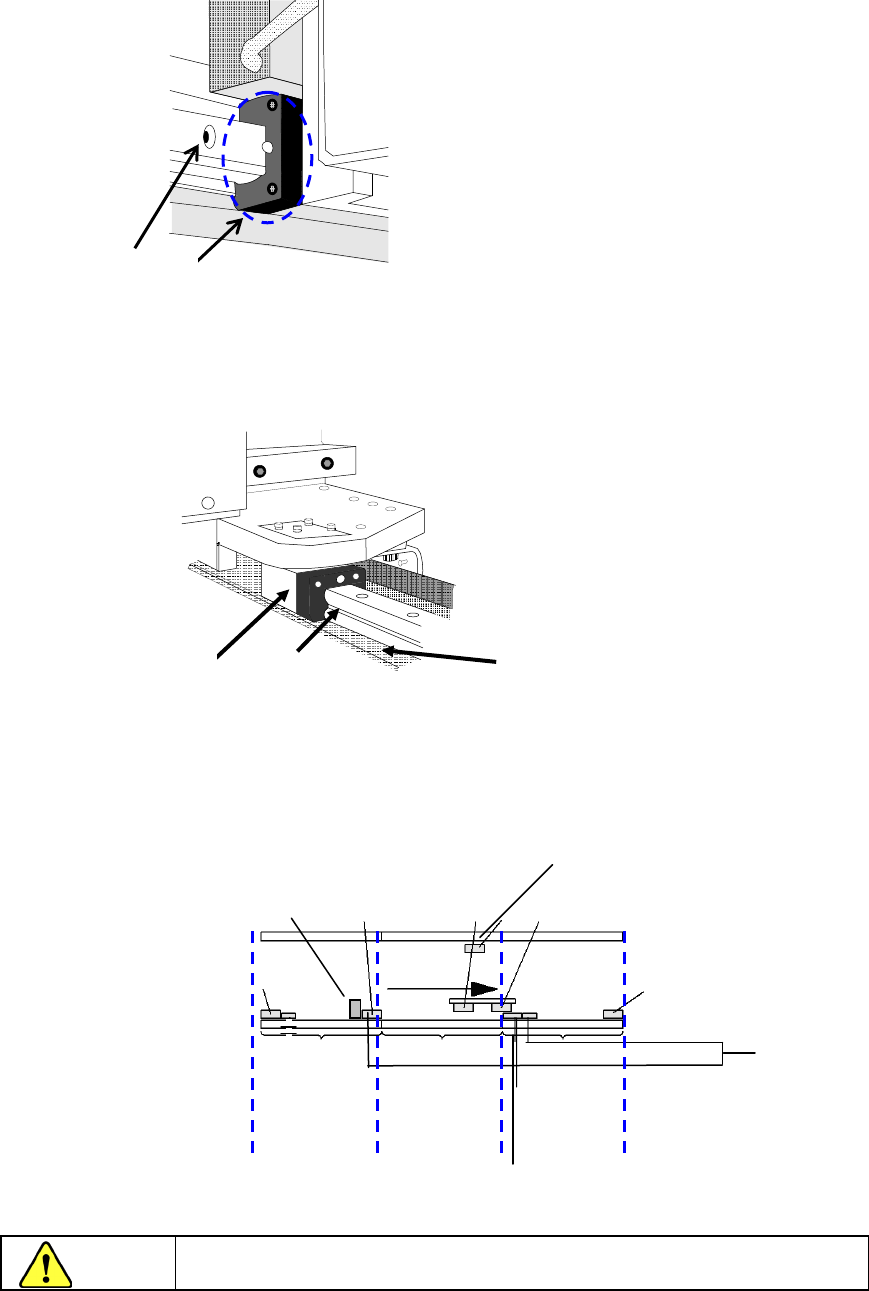

（1） X 轴（检查）
请检查 X 轴直动单元 YR、YL 的导轨有无附着垃圾、灰尘等物。
图
16-3-2
X 轴直动单元
（2） Y 轴（检查）
请检查 Y 轴直动单元的导轨，有无附着垃圾、灰尘等物。
图
16-3-3
Y 轴直动单元
16-3-2 各项传送传感器
请清扫各项传感器外表附着的脏东西、灰尘。
图
16-3-4
传送部的传感器
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
传送方向
传入传感器
传出传感器
①X 轴直动单元导轨（x 2）
②X 轴直动单元（x 4）
①Y 轴框架（x 2）
②Y 轴直动单元导轨（x 2）
③Y 轴直动单元（x 4）
C-OUT2 传感器
支撑销检测传感器
支撑台原点传感器
停止传感器
待命传感器
C
-OUT 传感器
①
②
③
②
①
传入缓冲 中心缓冲 传出缓冲
基板检查传感器
16-22
第 16 章 维护

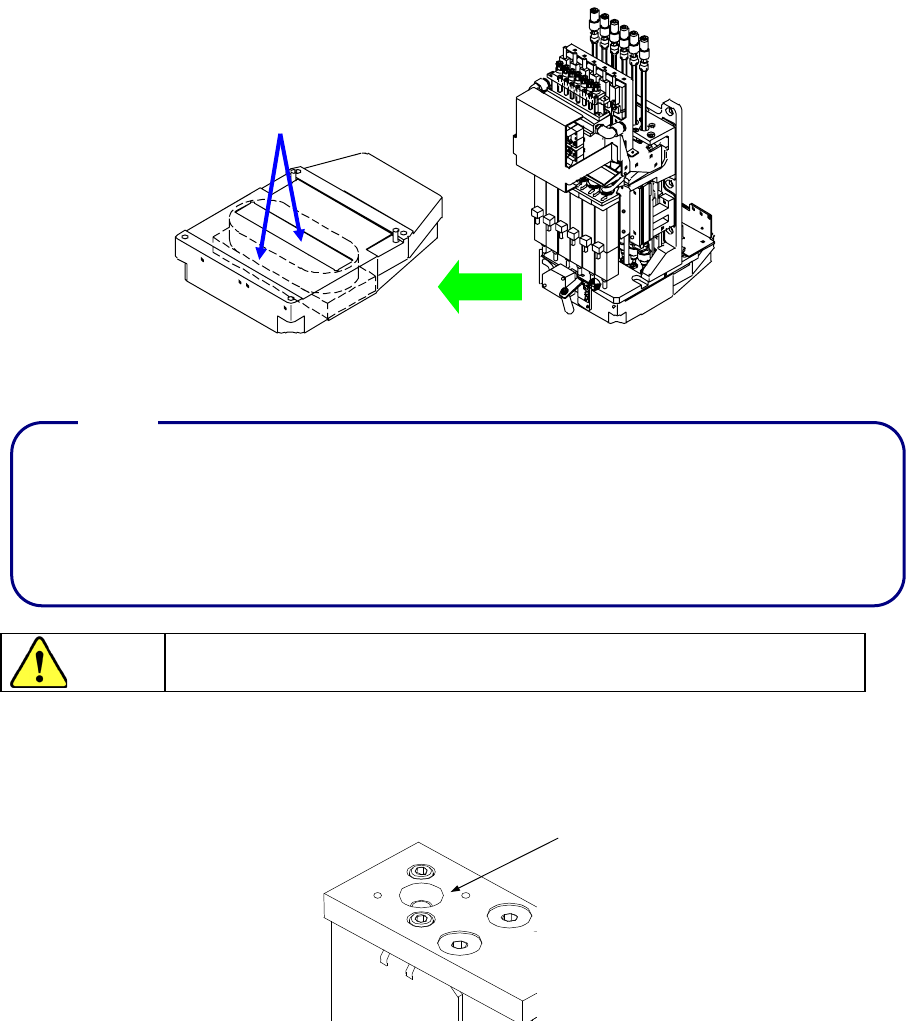

16-3-3 激光校准传感器（LNC60 贴片头）
＜确认方法＞
将「用户级别」设置为「管理者」以上后，执行「手动控制」→「激光控制」→「边界检查」，
请确认有无脏污。（参见 “10-2-2-3 激光控制”）
＜清洁方法＞
①用沾湿酒精且不起毛的棉纱或棉花棒对前后 4 个位置仅单方向各擦拭 1 次。
（*注：如果往返擦拭，有可能使灰尘残留在窗口上，或导致窗口损坏。）
②请使用干的棉纱单方向轻轻擦拭窗口，以去除残留的酒精。
图
16-3-5
LNC60 贴片头
・ 若用除酒精之外的溶剂（丙酮，稀释剂等）擦洗，可能使传感器窗口周围的树脂部融
化，所以请绝对不要使用这些溶剂。
・ 清洁后请擦净酒精痕迹。因为酒精痕迹可能造成激光识别错误。
・
使用吹气装置会使灰尘等异物进入传感器内部，从而可能对识别动作产生影响，因此请
绝对不要进行吹气。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
16-3-4 CAL 校准台
请检查 CAL 校准台① 的外表有无灰尘等异物，如有异物请清洁。
①
图
16-3-6
CAL 校准台
注意 :
センサウィンドウ（前後）
传感器窗口（前后）
16-23
