第 16 章 维护 16 -3-3 激光校准传感器（ LNC60 贴片头） ＜确认方法＞ 将「用户级别」设置为「管理者」以上后，执行「手动控制」→「激光控制」→「边界检查」 ， 请确认有无脏污。 （参见 “ 10 -2-2-3 激光控制” ） ＜清洁方法＞ ①用沾湿酒精且不起毛的棉纱或棉花棒对前后 4 个位置仅单方向各擦拭 1 次。 （ * 注：如果往返擦拭，有可能使灰尘残留在窗口上，或导致窗口损坏。 ） ②请使用干的棉纱单方向轻轻擦拭…
第 16 章 维护
（1） X 轴（检查）
请检查 X 轴直动单元 YR、YL 的导轨有无附着垃圾、灰尘等物。
图
16-3-2
X 轴直动单元
（2） Y 轴（检查）
请检查 Y 轴直动单元的导轨，有无附着垃圾、灰尘等物。
图
16-3-3
Y 轴直动单元
16-3-2 各项传送传感器
请清扫各项传感器外表附着的脏东西、灰尘。
图
16-3-4
传送部的传感器
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
传送方向
传入传感器
传出传感器
①X 轴直动单元导轨（x 2）
②X 轴直动单元（x 4）
①Y 轴框架（x 2）
②Y 轴直动单元导轨（x 2）
③Y 轴直动单元（x 4）
C-OUT2 传感器
支撑销检测传感器
支撑台原点传感器
停止传感器
待命传感器
C
-OUT 传感器
①
②
③
②
①
传入缓冲 中心缓冲 传出缓冲
基板检查传感器
16-22
第 16 章 维护
16-3-3 激光校准传感器（LNC60 贴片头）
＜确认方法＞
将「用户级别」设置为「管理者」以上后，执行「手动控制」→「激光控制」→「边界检查」，
请确认有无脏污。（参见 “10-2-2-3 激光控制”）
＜清洁方法＞
①用沾湿酒精且不起毛的棉纱或棉花棒对前后 4 个位置仅单方向各擦拭 1 次。
（*注：如果往返擦拭，有可能使灰尘残留在窗口上，或导致窗口损坏。）
②请使用干的棉纱单方向轻轻擦拭窗口，以去除残留的酒精。
图
16-3-5
LNC60 贴片头
・ 若用除酒精之外的溶剂（丙酮，稀释剂等）擦洗，可能使传感器窗口周围的树脂部融
化，所以请绝对不要使用这些溶剂。
・ 清洁后请擦净酒精痕迹。因为酒精痕迹可能造成激光识别错误。
・
使用吹气装置会使灰尘等异物进入传感器内部，从而可能对识别动作产生影响，因此请
绝对不要进行吹气。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
16-3-4 CAL 校准台
请检查 CAL 校准台① 的外表有无灰尘等异物，如有异物请清洁。
①
图
16-3-6
CAL 校准台
注意 :
センサウィンドウ（前後）
传感器窗口（前后）
16-23
第 16 章 维护
16-3-5 吸嘴
16-3-5-1 洗净方法
请使用装有酒精的超声波洗净器洗净。
洗净后，使用空气枪吹去吸嘴内部的酒精，把吸嘴放回 ATC 单元，按设置的数据配置吸嘴。
进行约 5 分钟超声波清洗。
氨基甲酸乙酯部分的脏污以及用超声波也洗不掉的吸嘴扩散器的脏污，请用浸有酒精的柔软
布擦洗。
洗净后，为了防止吸嘴内部生锈，要在吸嘴滑动部分里涂抹 New Deflex Oil NO.1。
1.请勿将吸嘴放回贴片头，一定要将其放回 ATC 单元。
2.如果将带有氨基甲酸乙酯的 505, 506, 507, 508 吸嘴长时间泡在酒精里，氨基甲酸
乙酯的部分会老化或剥离。所以洗净时请按下图所示将吸嘴倒放入容器，不要使氨
基甲酸乙酯部分浸泡在酒精里。
3.切勿使用酒精以外的溶剂（丙酮等）。
4.切勿分解吸嘴。
5.吸嘴洗净后，请不要使用除 New Deflex Oil NO.1 之外的油。
6.切勿使 New Deflex Oil NO.1 油沾在吸嘴扩散器和橡皮的部分。

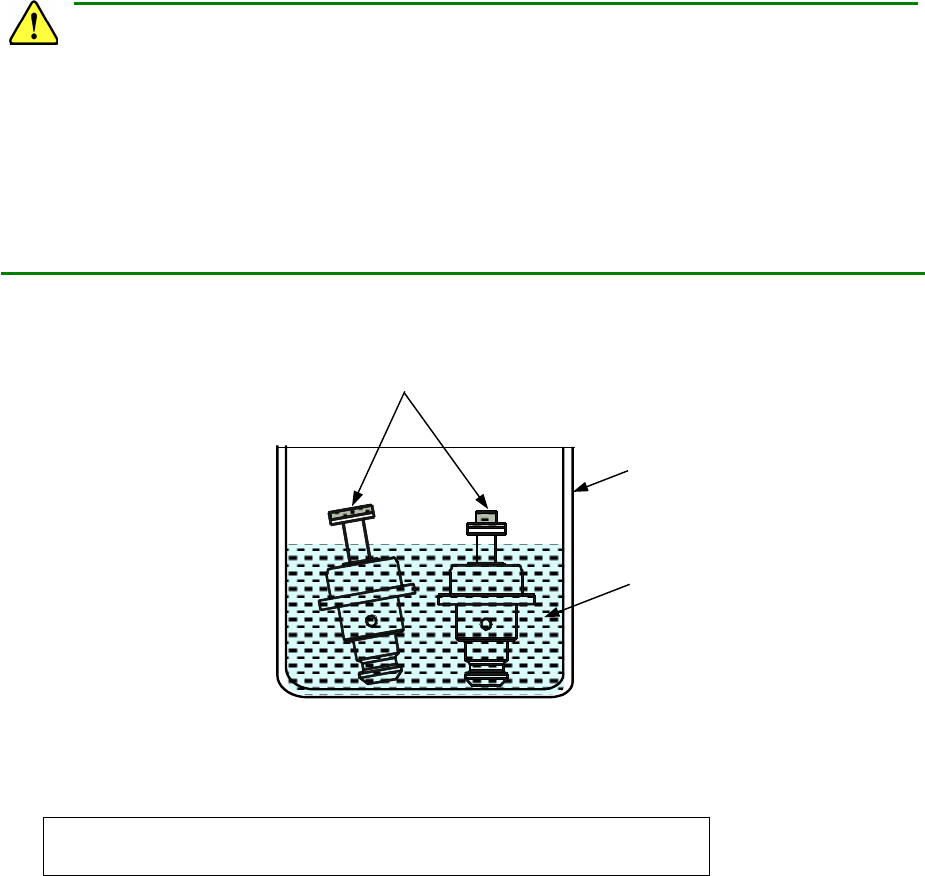

图
16-3-7
清洗吸嘴
◆
关于使用酒精
根据清洗效果、价格、方便购买性等方面看，推荐使用 IPA 乙基乙醇。
推荐溶剂：IPA（异丙醇）， 乙醇(酒精)
烧杯
酒精
橡皮部分
注意
16-24
