第 16 章 维护 16 -3-8 统一更换台（选购项） 在送料器台架上安装送料器之前，请除去脏东西和异物。 请确认在「 安装板 B ②」下面没有异物进入。 请确认在「台架固定销③」（两侧）附近没有芯片元件等异物。 ◆有芯片元件等异物时，请用清扫机等进行清洁。 图 16 -3- 11 统一更换台 ① 送料器台架 ② 安装板 B ③ 台架固定销 ② ① ③ 16 - 28
第 16 章 维护

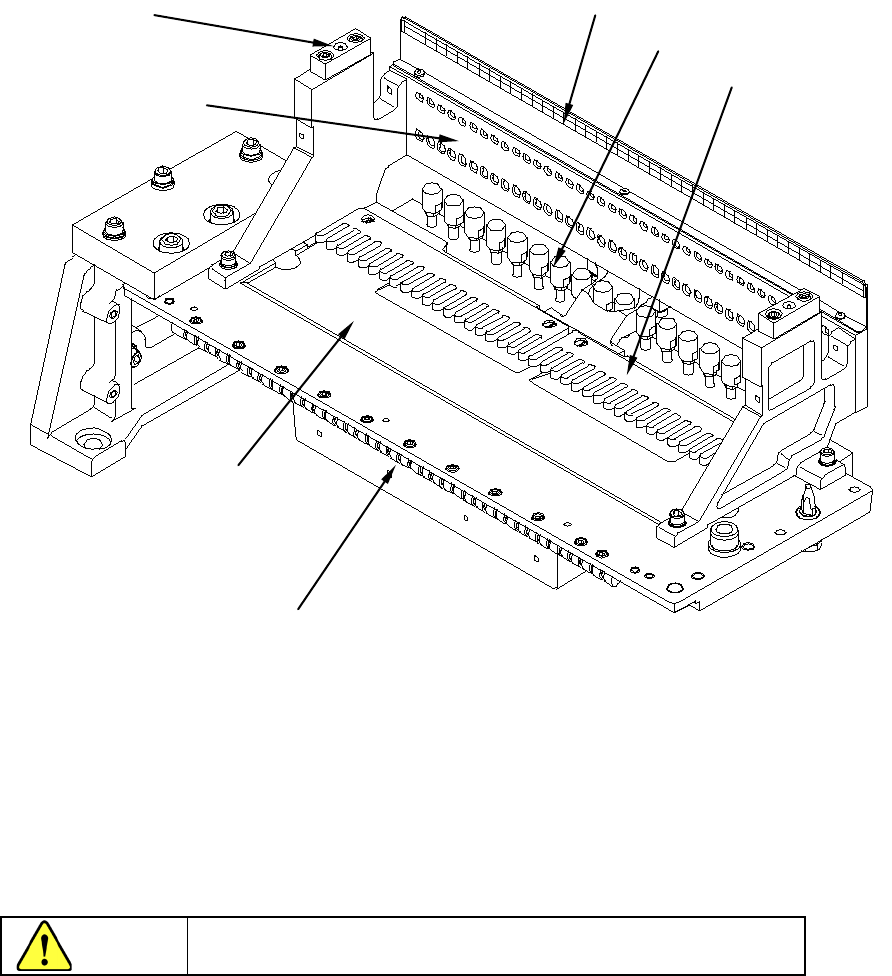

16-3-7 送料器台架
在送料器台架上安装带状送料器等送料器之前，请干擦，不要有垃圾和异物。
请确认在「安装板 B③」下面没进入异物。
有芯片元件等异物时，请用清扫机等进行清洁。
⑥
图
16-3-10
送料器台架
①送料器台架 ⑤驱动气缸
②安装板 ⑥位置标识
③安装板Ｂ ⑦台架标记
④锁定杆
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
②
⑦
⑤
③
④
①
16-27
第 16 章 维护

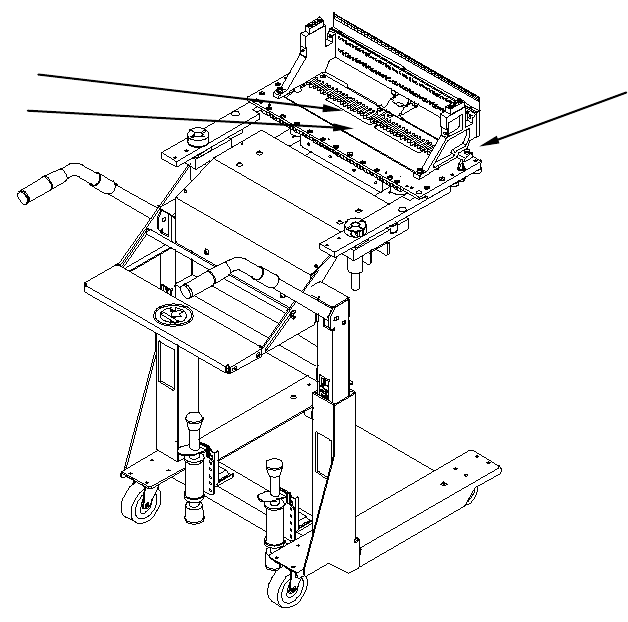

16-3-8 统一更换台（选购项）
在送料器台架上安装送料器之前，请除去脏东西和异物。
请确认在「 安装板 B ②」下面没有异物进入。
请确认在「台架固定销③」（两侧）附近没有芯片元件等异物。
◆有芯片元件等异物时，请用清扫机等进行清洁。
图
16-3-11
统一更换台
① 送料器台架
② 安装板 B
③ 台架固定销
②
①
③
16-28
第 16 章 维护

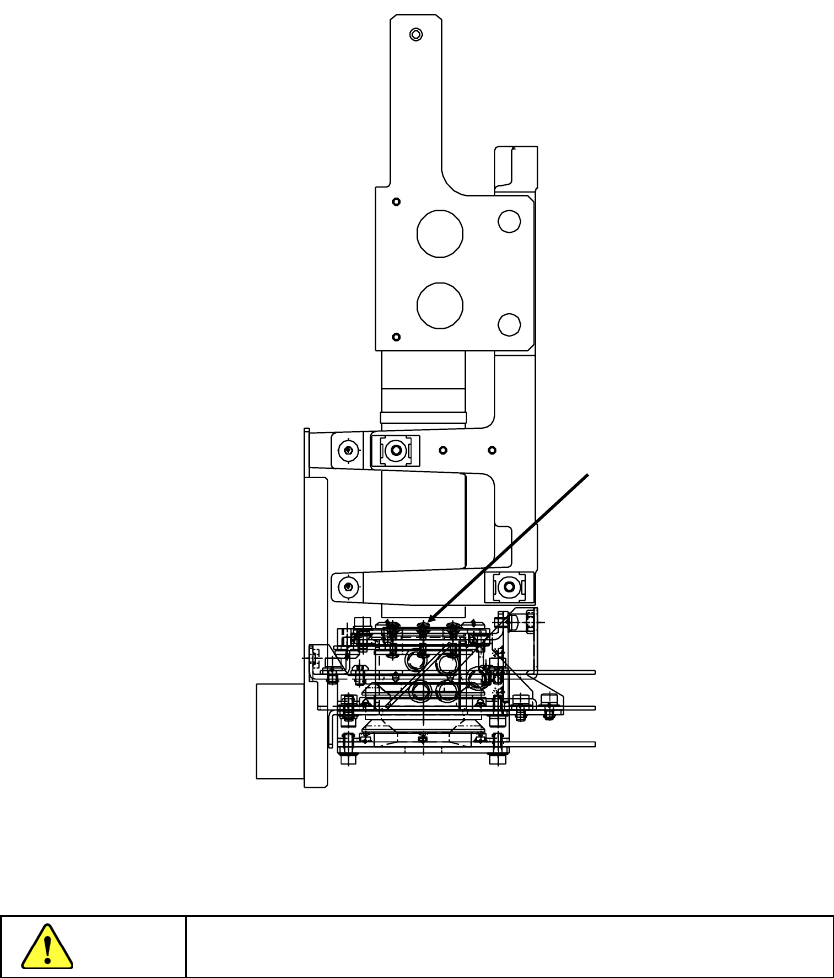

16-3-9 OCC（偏光滤光片）
请确认在 OCC 的偏光滤光片上无灰尘和异物。
如有灰尘，异物，请用空气喷枪等除去。
图
16-3-12
OCC
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
①偏光滤光片
16-29
