第 16 章 维护 16 -3- 11 风扇马达 清扫过滤器的灰尘、异物。 1 ）拆下风扇马达的过滤器。 把黑色树脂部分向身前方向拉，即可拆下。 风扇马达 机器侧面 2 ）用吸尘器吸过滤器的灰尘。 风扇过滤器 3 ）把过滤器装回去。 确认风扇运转是否正常。 因风扇高速旋转，在接通电源的状态下进行作业有危险。 要进行作业时，请务必切断电源。 无法去除脏污时，请更换过滤器。 名称：风扇过滤器 商品号： HM001010020 （内有 5 张…
第 16 章 维护

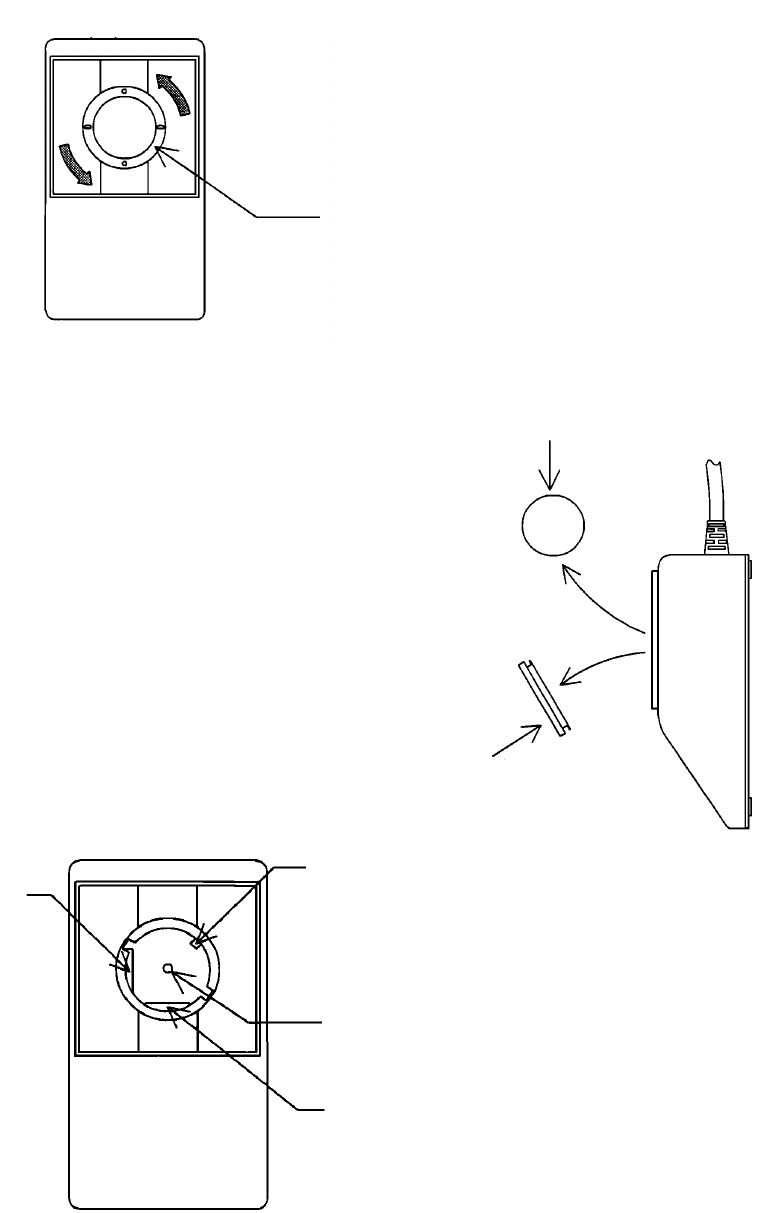

16-3-10 跟踪球
请清除跟踪球内部附着的灰尘和异物。
① 请向反时针方向（箭头的方向）旋转卡环。
② 请拆下卡环和球。
把
球放在软布上等稳定（不能滚动）的
地方。
③ 对左图所示的与球接触部分，用柔软的布等
进行清洁。
请同样擦去球的脏污。
（但切勿沾水）
卡环
球
45 度轴
Ｘ检测轴
球支撑点
Ｙ检测轴
卡环
16-30
第 16 章 维护
16-3-11 风扇马达
清扫过滤器的灰尘、异物。
1）拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
风扇马达 机器侧面
2）用吸尘器吸过滤器的灰尘。
风扇过滤器
3）把过滤器装回去。 确认风扇运转是否正常。
因风扇高速旋转，在接通电源的状态下进行作业有危险。
要进行作业时，请务必切断电源。
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
商品号：HM001010020 （内有 5 张）
向箭头方向拉
注意
16-31
第 16 章 维护
16-4 润滑
16-4-1 XY 轴直动单元
(1)X 轴直动单元
图
16-4-1
X 轴直动单元
(2)Y 轴直动单元
图
16-4-2
Y 轴直动单元
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受
磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工伤。
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
Y 轴的驱动用传送带和马达部分的轴承（Bearing），请绝对不要上油（机油
、
润滑脂）。
①
②
①Y 轴框架（×2）
②Y 轴直动单元导轨（×2）
③Y 轴直动单元（×4）
③
②
①
*使用润滑脂枪，向 X 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂枪，向 Y 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂
附属的 6459 润滑脂 N(白盖)
*使用的润滑脂：
附带的 6459 润滑脂 N（白盖）
①X 轴直动单元导轨（×2）
②X 轴直动单元（×4）
危险
注意
危险
