第 16 章 维护 16 -4-2 Y 台轴的润滑 向直动导向润滑脂注入孔注入润滑脂。 图 16 -4-3 花 键轴 （ YA 部分 ） 请在螺丝部涂一层润滑脂。 图 16 -4-4 YA 滚珠丝杠 X 轴单元使用超强力磁石。 做清洁工作时， 请勿携带手表、手机及其他易受 磁石影响的物品。 手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工 伤。 为了防止意外启动造成的事故，请在关闭电源后进行操作。 Y 轴的驱动用传…
第 16 章 维护
16-4 润滑

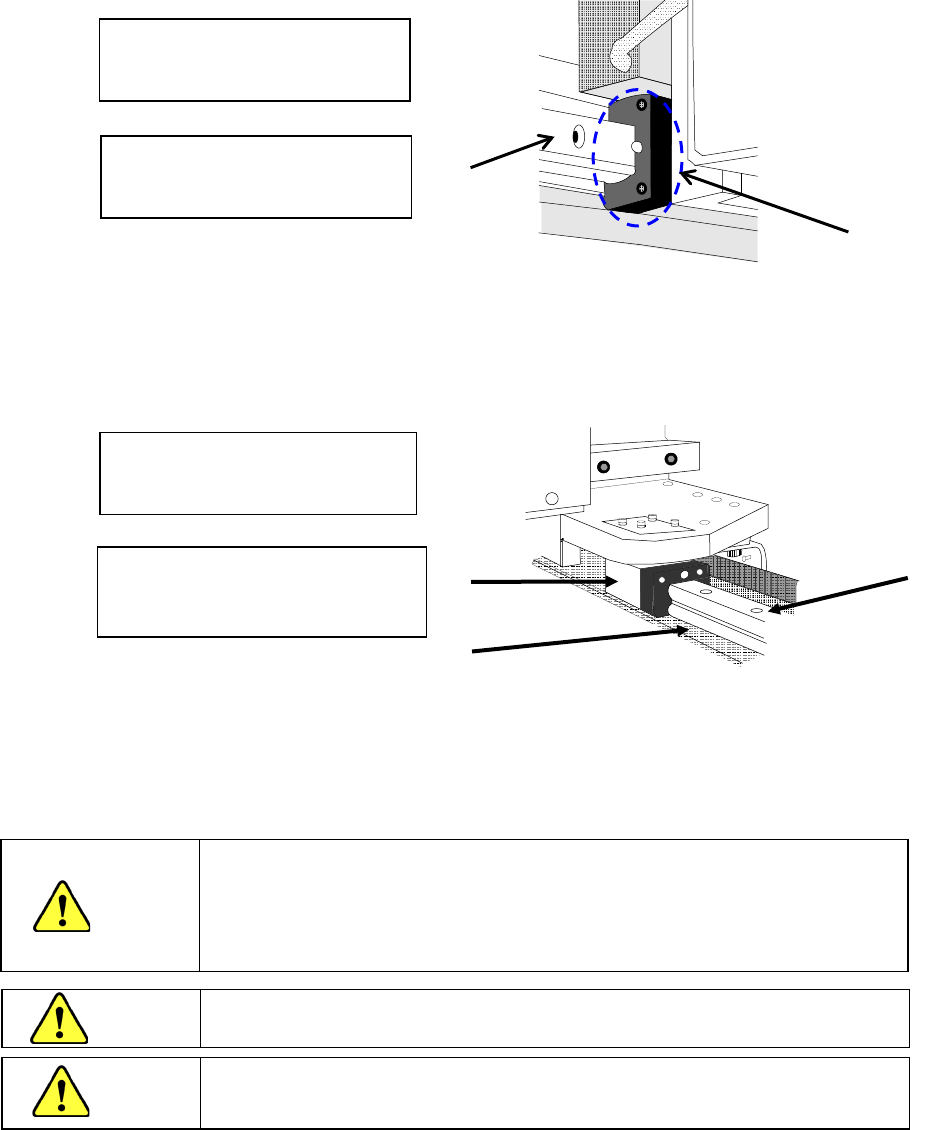

16-4-1 XY 轴直动单元
(1)X 轴直动单元
图
16-4-1
X 轴直动单元
(2)Y 轴直动单元
图
16-4-2
Y 轴直动单元
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受
磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工伤。
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
Y 轴的驱动用传送带和马达部分的轴承（Bearing），请绝对不要上油（机油
、
润滑脂）。
①
②
①Y 轴框架（×2）
②Y 轴直动单元导轨（×2）
③Y 轴直动单元（×4）
③
②
①
*使用润滑脂枪，向 X 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂枪，向 Y 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂
附属的 6459 润滑脂 N(白盖)
*使用的润滑脂：
附带的 6459 润滑脂 N（白盖）
①X 轴直动单元导轨（×2）
②X 轴直动单元（×4）
危险
注意
危险
16-32
第 16 章 维护
16-4-2 Y 台轴的润滑
向直动导向润滑脂注入孔注入润滑脂。
图
16-4-3
花键轴（YA 部分）
请在螺丝部涂一层润滑脂。
图
16-4-4
YA 滚珠丝杠
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受
磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X
轴单元中间时，可能发生重大工
伤。
为了防止意外启动造成的事故，请在关闭电源后进行操作。
Y 轴的驱动用传送带和马达部分的轴承（Bearing），请绝对不要注油
（机油，
润滑脂）。
危险
危险
注意
16-33
第 16 章 维护
16-4-3 传送螺旋轴（轴）
请在*记号处全面涂抹润滑脂。
*
图
16-4-5
传送螺旋轴
16-4-4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑脂。
图
16-4-6
传送导向轴
16-4-5 基板挡块部分
请在滑动部涂一层润滑脂。
图
16-4-7
基板挡块部分
为了防止意外启动造成的事故，请在关闭电源后进行操作。
请勿调整传感器的调节旋钮，否则会造成故障。
导向轴
螺旋轴
危险
注意
16-34
