第 16 章 维护

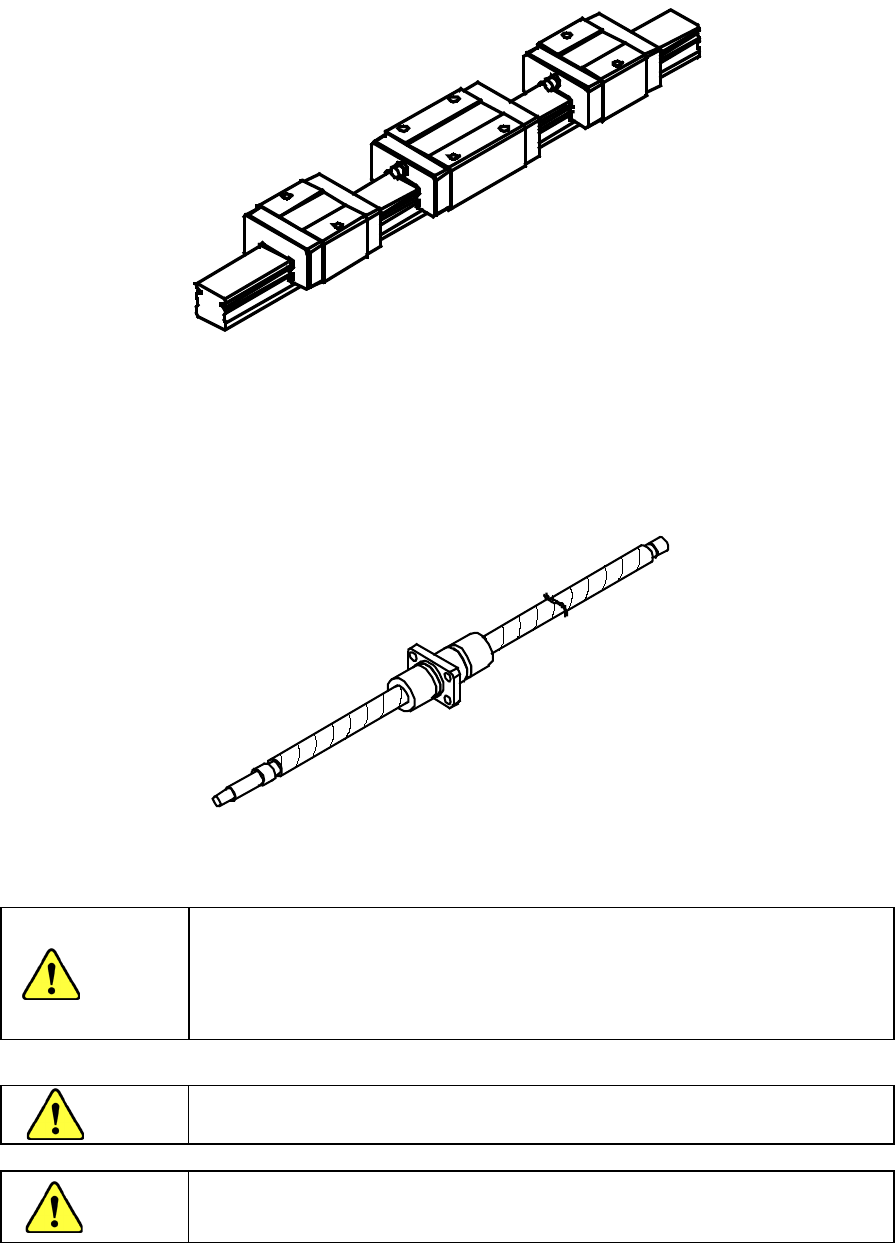

16-4-2 Y 台轴的润滑
向直动导向润滑脂注入孔注入润滑脂。
图
16-4-3
花键轴（YA 部分）
请在螺丝部涂一层润滑脂。
图
16-4-4
YA 滚珠丝杠
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受
磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X
轴单元中间时，可能发生重大工
伤。
为了防止意外启动造成的事故，请在关闭电源后进行操作。
Y 轴的驱动用传送带和马达部分的轴承（Bearing），请绝对不要注油
（机油，
润滑脂）。
危险
危险
注意
16-33
第 16 章 维护

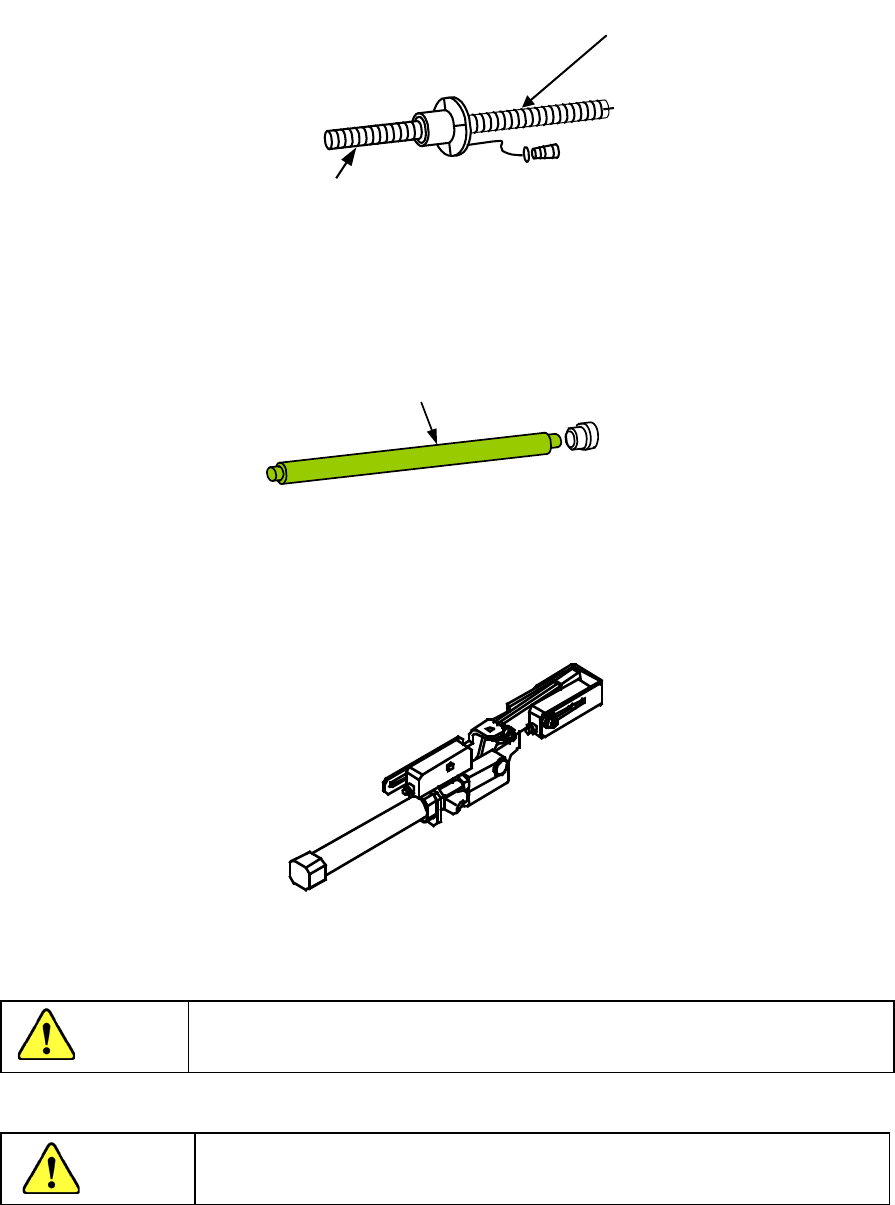

16-4-3 传送螺旋轴（轴）
请在*记号处全面涂抹润滑脂。
*
图
16-4-5
传送螺旋轴
16-4-4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑脂。
图
16-4-6
传送导向轴
16-4-5 基板挡块部分
请在滑动部涂一层润滑脂。
图
16-4-7
基板挡块部分
为了防止意外启动造成的事故，请在关闭电源后进行操作。
请勿调整传感器的调节旋钮，否则会造成故障。
导向轴
螺旋轴
危险
注意
16-34
第 16 章 维护

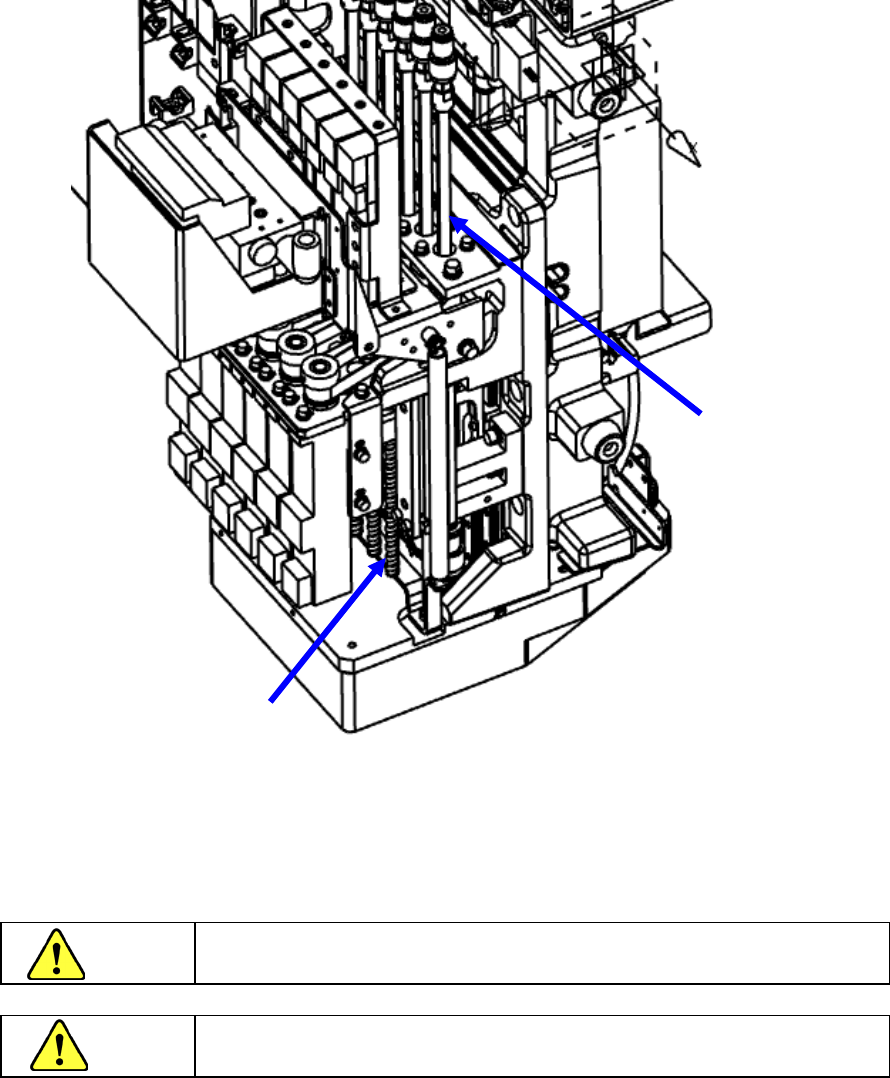

16-4-6 滚珠丝杠和花键轴（贴片头部分）
请在「滚珠丝杠①」和「花键轴②」的表面涂抹薄薄一层润滑脂 (C 润滑脂)。
难涂润滑脂的地方，请用附带的润滑脂棒进行涂抹。
将 Z 轴上下滑动让润滑脂涂抹均匀，为防止飞散，请擦掉多余的润滑脂。
图
16-4-8
润滑脂涂抹位置
①滚珠丝杠
②花键轴
注意
请不要涂抹(C 润滑脂)以外的润滑脂。
如果掺和不同的润滑脂，润滑脂会发生分离滴落的现象。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
①
②
