第 16 章 维护

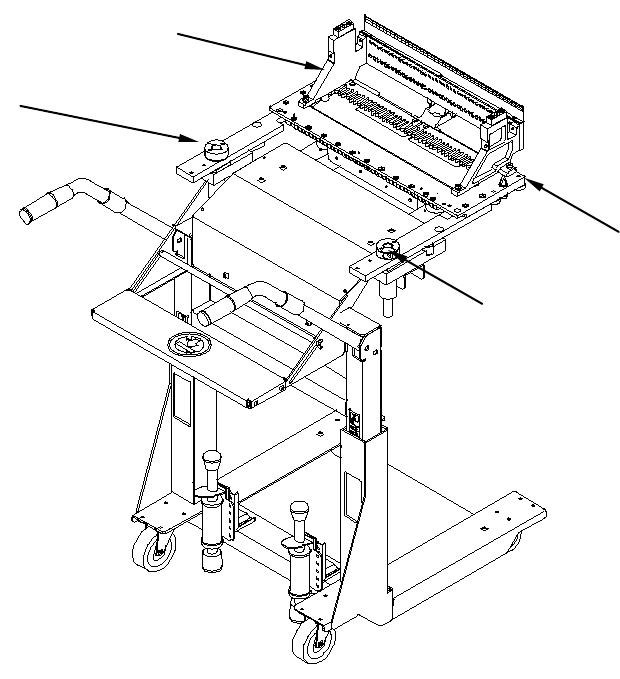

16-4-9 统一更换台（选购项）
请在「台架固定销①」和「导向轴②」处涂抹润滑脂。
图
16-4-11
统一更换台
① 台架固定销
② 导向轴
①
②
②
①
16-37
第 16 章 维护
16-5 更换 UPS 电池（选购项）
UPS 的电池寿命到期（通电状态 2 年），或是由于放电等原因，不能充电时，请更换电池。
16-5-1 UPS 的拆卸
警告
为了避免触电的重伤事故，请将电源总开关置为「关闭」状态。
主机的主断路器和主开关一定要处于「OFF」状态。
电源总开关是指装在建筑物上的电源开关，不是指主机上的开关。
图
16-5-1
设备背面图（UPS 安装位置） 图
16-5-2
UPS
＜拆卸步骤＞
① 请拔掉与 UPS 连接的插头和连接 UPS 的电缆中转插头。
② 拧下 UPS 前面的固定金属板的螺丝钉（2 个 ）， 将 UPS 从主机取出。
③ 更换电池后，按相反步骤进行安装。
危险
UPS 主机非常重，因此在拆卸 UPS 的时候，需要注意。
从通信接口拔掉插头
拧下 M4 螺丝，
向前拉出
拔掉信号插头
从输出插座拔掉插头
拔掉中转插头
电
源单元
UPS
安装位置
16-38
第 16 章 维护
16-5-2 更换电池
按以下的步骤更换电池。更换电池之前，请注意看全部警告和注意事项。
根据电池的寿命，约 2 年进行一次更换。
警告
因电池短路产生的大电流可能发生触电或是烧伤。
请遵守下面的注意事项。
1) 摘下手表，戒指，项链或是其他的金属物品。
2) 请使用有绝缘把手的工具。
3)
在电池上不要放置工具或是金属元件。
1) 卸下 UPS 底下的 2 根螺丝。 2) 打开正面的盖子，卸下来。
3) 卸下正面的 4 根螺丝。 4) 拉出蓄电池。
5) 拆下连接蓄电池和 UPS 的 2 根线。
蓄电池线的红色为正极（＋），黑色为负极（－），请接上新蓄电池。
6) 按拆卸时的反顺序（⑤～①）安装新蓄电池。
注意
连接电池的插口时会出现小火花, 需要注意。
16-39
