第 16 章 维护
16-5 更换 UPS 电池（选购项）
UPS 的电池寿命到期（通电状态 2 年），或是由于放电等原因，不能充电时，请更换电池。
16-5-1 UPS 的拆卸
警告
为了避免触电的重伤事故，请将电源总开关置为「关闭」状态。
主机的主断路器和主开关一定要处于「OFF」状态。
电源总开关是指装在建筑物上的电源开关，不是指主机上的开关。
图
16-5-1

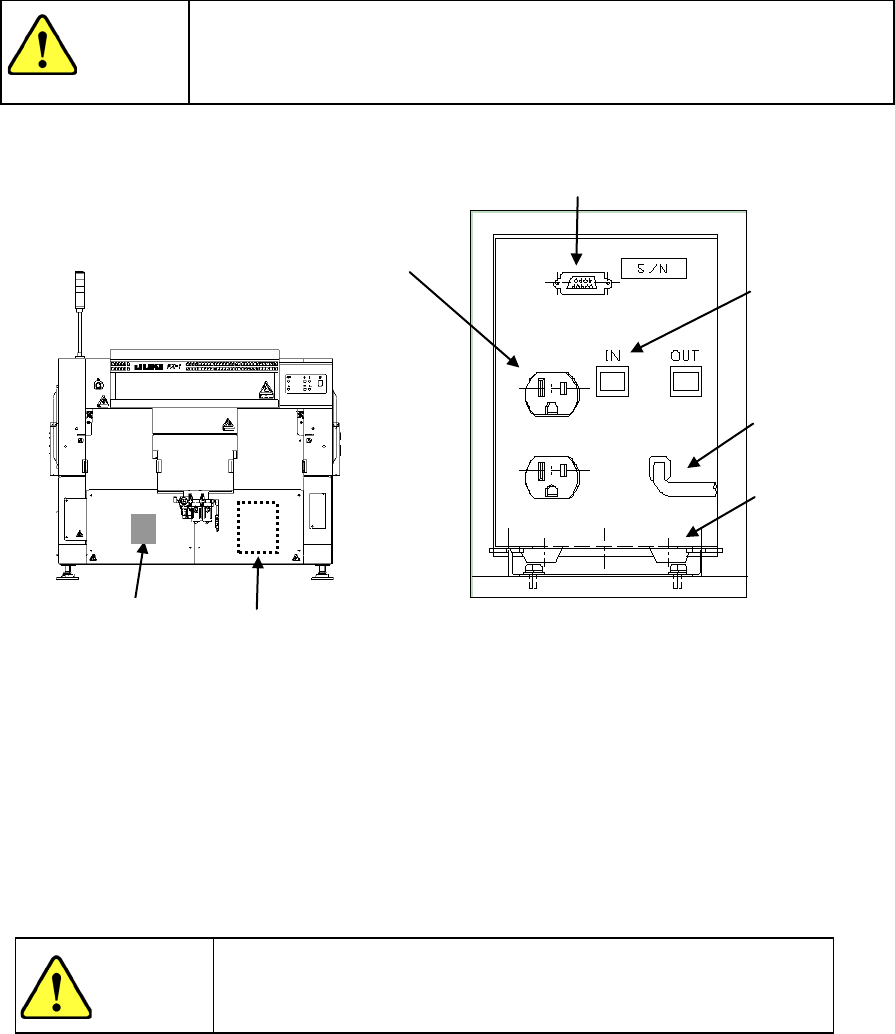

设备背面图（UPS 安装位置） 图
16-5-2
UPS
＜拆卸步骤＞
① 请拔掉与 UPS 连接的插头和连接 UPS 的电缆中转插头。
② 拧下 UPS 前面的固定金属板的螺丝钉（2 个 ）， 将 UPS 从主机取出。
③ 更换电池后，按相反步骤进行安装。
危险
UPS 主机非常重，因此在拆卸 UPS 的时候，需要注意。
从通信接口拔掉插头
拧下 M4 螺丝，
向前拉出
拔掉信号插头
从输出插座拔掉插头
拔掉中转插头
电
源单元
UPS
安装位置
16-38
第 16 章 维护
16-5-2 更换电池
按以下的步骤更换电池。更换电池之前，请注意看全部警告和注意事项。
根据电池的寿命，约 2 年进行一次更换。
警告
因电池短路产生的大电流可能发生触电或是烧伤。
请遵守下面的注意事项。
1) 摘下手表，戒指，项链或是其他的金属物品。
2) 请使用有绝缘把手的工具。
3)
在电池上不要放置工具或是金属元件。

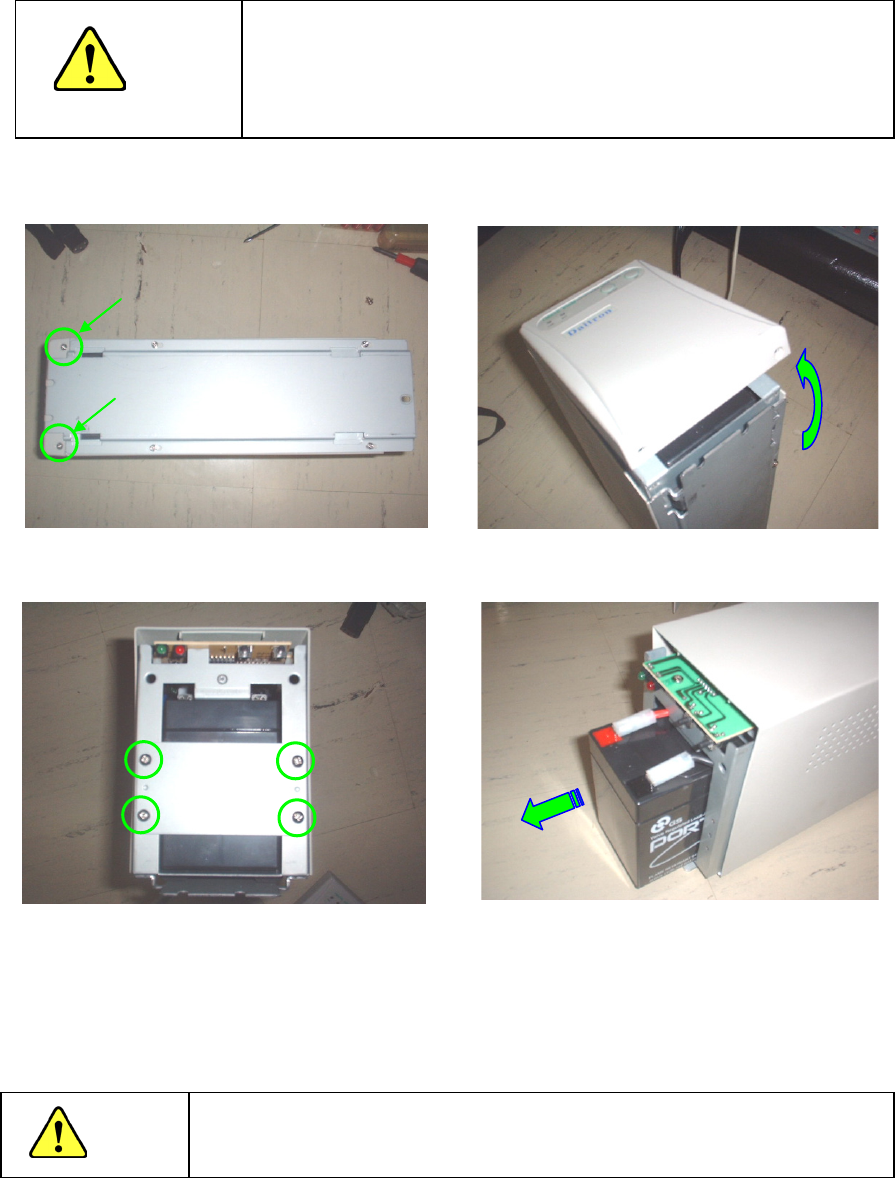

1) 卸下 UPS 底下的 2 根螺丝。 2) 打开正面的盖子，卸下来。
3) 卸下正面的 4 根螺丝。 4) 拉出蓄电池。
5) 拆下连接蓄电池和 UPS 的 2 根线。
蓄电池线的红色为正极（＋），黑色为负极（－），请接上新蓄电池。
6) 按拆卸时的反顺序（⑤～①）安装新蓄电池。
注意
连接电池的插口时会出现小火花, 需要注意。
16-39
第 16 章 维护
16-5-3 使用后的电池的处理
关于使用后的电池的正确废弃方法，请询问销售店。
回收电池，需要收取费用。
警告
请勿将电池投入火中。电池有可能发生爆炸。
必须按正确方法废弃电池。
有关废弃电池的规定，请参见顾客所在地区的法令。
不要打开或者分解电池。
电解液有毒，请不要接触皮肤和眼睛。
注意
请勿把 UPS 或是 UPS 电池扔到垃圾箱。
此产品中含有密封铅蓄电池，必须正确废弃。
有关详情，请询问销售店。
16-6 消耗品一览表
No
物品编号 物品名称 单元
更换时期
（大约）
备注
（年）
1 40000641 过滤器（CAL）
CAL
2
2 40078778
PUMP BLADE SET
泵
1.5
真空泵叶片（机器版本 Rev.A
）
3 40078779
PUMP FILTER
-
根据脏污程度进行更换
（
机器版本 Rev.A）
4 40068178
真空泵成套维修器材
1
（
机器版本 Rev.B 以后）
5 40046646
过滤器(统一交换部)
贴片头
0.5
6 40001339 吸嘴组 501 1
7 40001340 吸嘴组 502 1
8 40001341 吸嘴组 503 1
9 40001342 吸嘴组 504 1
10 40001343 吸嘴组 505 1
11 40001344 吸嘴组 506 1
12 40001345 吸嘴组 507 1
13 40001346 吸嘴组 508 1
14 40025165 吸嘴组 509
传送
0.75
0402
专用（选购项）
15 L171E121000 传送带 IN/OUT 1 传入、传出用
16 L167E521000 传送带 CENTER 1 中心用
17 L225E021000 传送带(150) 1 传送延长用（选购项）
18 L226E021000 传送带(250)
1 传送延长用（选购项）
19 L164E221000 挡片
2 挡块
20
40011120
UPS 电池
电器
装置
1
自然放置：3 个
月（以后再充电）
通电状态：
2 年(选购项)
