第 17 章 选购项装置的使用
17
选购项装置的使用
17-1 更换送料器类
有关送料器的使用方法，请参见各送料器的使用说明书。
本章介绍在主机上安装送料器的方法。
17-1-1 更换带状送料器（8 mm ～ 44 mm）
当 XY 轴或贴片头正在运行时更换送料器，可能使带状送料器碰到运行中
的元部件等，会危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换带状送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
把生产必需的送料器安装到生产程序指定的位置后，要在送料器之间没有
安装送料器的位置上全安装上 8mm 带状送料器，不要留下手或手指可插入
的间隙，以确保安全。
（1） 安装步骤
1)把「带状送料器①」的底面放到「送料器台架②」上。
2)滑动「带状送料器①」，以「安装板B⑦」作为导板，对准“带状送料器底面的导板销”，
将“带状送料器前面的定位销⑥”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁柄⑩」，
将带状送料器的前面顶在「安装板」上，然后放开「解锁柄」，用锁紧支架夹紧锁紧轴，
固定带状送料器。
◆ 此时，带状送料器前面的「定位销」插入孔上方的「位置标记④」的号码，即表示带状送
料器的安装位置。
请确认带状送料器没有浮动或倾斜。
（2）拆卸步骤
一边拉动「解锁柄⑩」，一边径直向后拉「带状送料器①」，将其卸下。
10
8
2
9
6
3
4
7
1

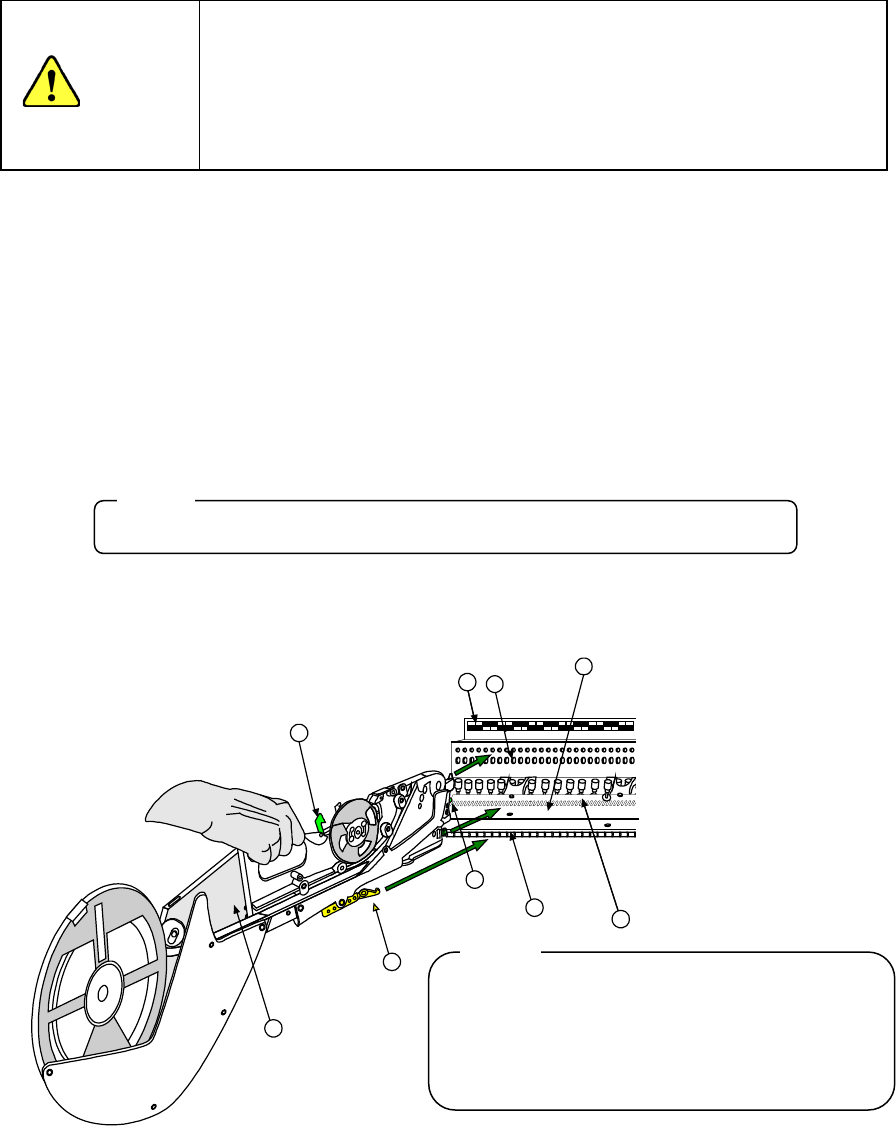

图
17-1-1
带状送料器的安装
如果纸带的残留部分(元件供给后从带状送料器
排出的带子)向上翘，挂在带状送料器的支撑部
时，有可能造成带状送料器送料失败。
因此请确认残带的排出情况。
注
注意 :
注意
17-1
第 17 章 选购项装置的使用
17-1-2 更换带状送料器（32 mm 粘着）
当 XY 轴或贴片头正在运行时更换送料器，可能使带状送料器碰到运行中
的元部件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换带状送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 把「带状送料器①」的底面放到「送料器台架②」上。
2) 滑动「带状送料器①」，以「安装板 B⑦」作为导板，对准带状送料器底面的导板销，将带状
送料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁定
轴⑧」的 V 型槽，轻轻地拉动「解锁柄⑩」，将带状送料器的前面顶在固定板上，然后放开解
锁柄，用「锁定支架」“夹紧锁紧轴”，固定带状送料器。
◆ 此时，在带状送料器前面的定位销插入孔上方的「位置标记④」的号码，即表
示带状送料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「供电插座⑬」（白点为右侧），发出咔嚓声
表示已插紧。
4) 将[气动耦合器⑮] 插入「凹连管节⑭」，直到发出咔嚓声插紧为止。
5) 请将安装了 32mm 粘着带状送料器一侧的送料器浮动传感器切换为“不使用”。
（在「机器设置」的“使用单元”中，将安装侧的“送料器浮动传感器（左前外侧）、（右前
外侧）、或（左后外侧）、（右后外侧）”设置为不使用。）
(2)拆卸步骤
1) 将「凹连管节⑭」的滑动部向前推，卸下「气动耦合器⑮」。
2) 向靠近自己的方向拉电源线的「插头⑪」的滑动部，拔下插头。
3) 一边拉动「解锁柄⑩」，一边径直向后拉「带状送料器①」，将其卸下。
5
11
14
13
15
12
6
7
8
9
2
1
3
10
4

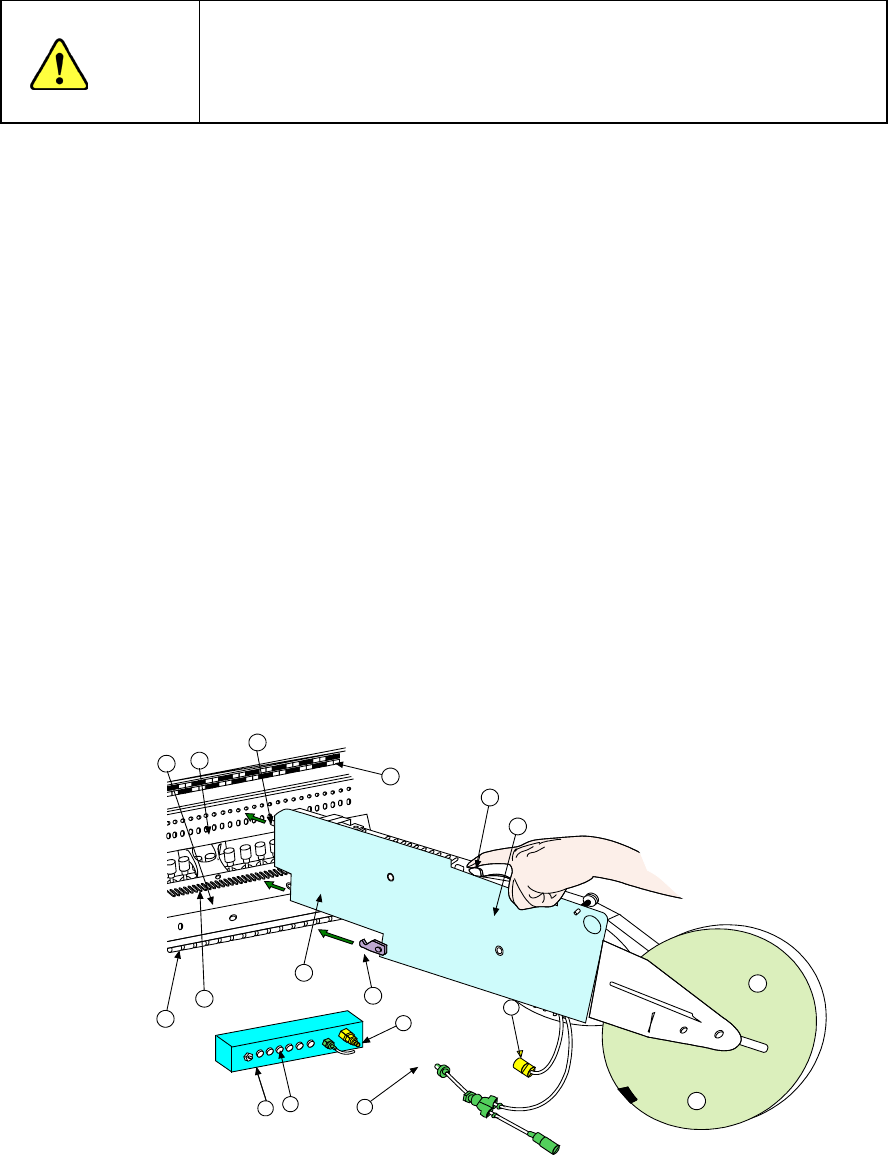

图
17-1-2
带状送料器的安装·拆卸
注意
17-2
第 17 章 选购项装置的使用
17-1-3 更换散装送料器
当 XY 轴或贴片头正在运行时更换送料器，可能使散装送料器碰到运行中
的元部件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换散装送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 将「散装送料器①」的底面放到「送料器台架②」上。
2) 滑动「散装送料器①」，以「安装板 B ⑦」作为导板，对准「散装送料器」底面的“导
板销”，将散装送料器“前面的定位销”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 形槽，在用「解锁柄⑩」解除套肘
夹紧的状态下，将散装送料器的前面顶在安装板上，用解锁柄将锁紧支架和锁紧轴以夹
紧套肘方式固定散装送料器。
◆ 此时，散装送料器前面的定位销插入孔上方的「位置标记④」的号码，即表示散装
送料器的安装位置。
1) 请确认散装送料器是否浮动或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳⑪」的状态下，安装在后侧的台架上。
(2) 拆卸步骤
用「解锁柄⑩」解除套肘夹紧，向后拉「散装送料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11

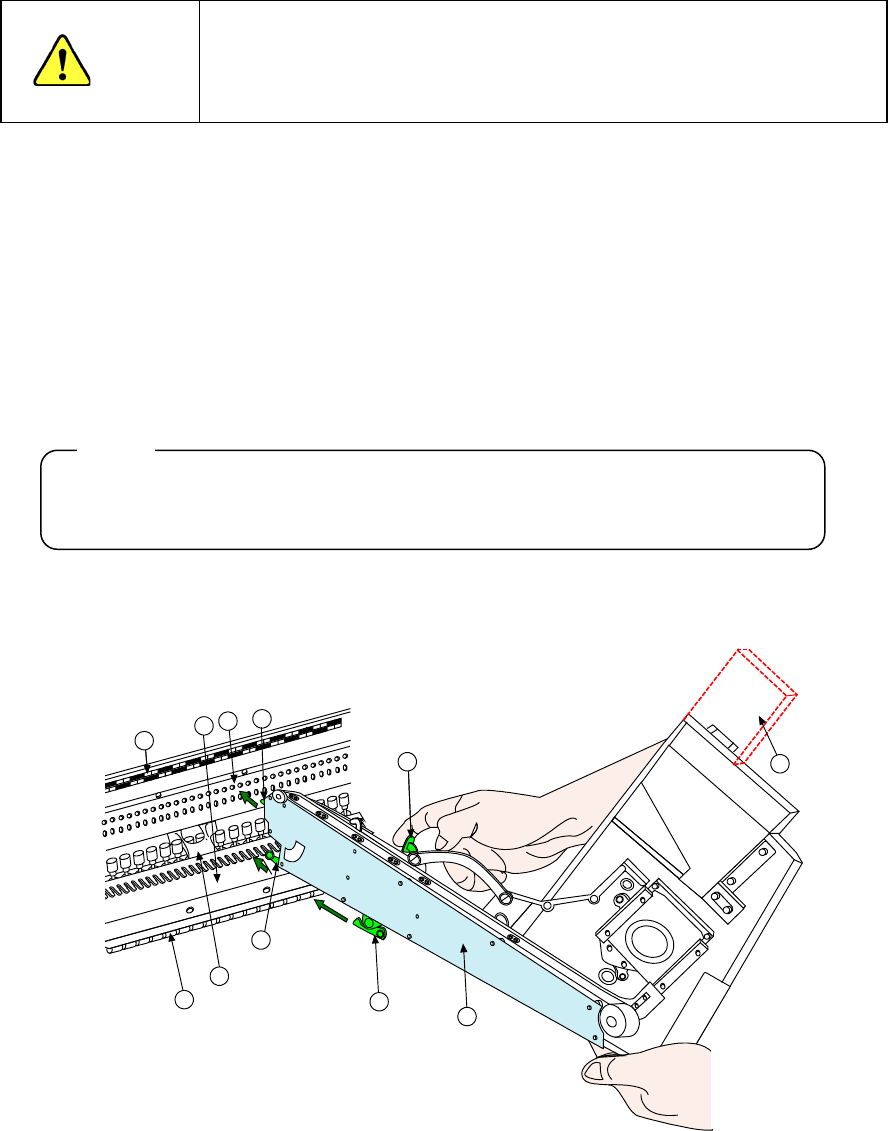

图
17-1-3
散装送料器的安装
注意 :
注意
17-3
