第 17 章 选购项装置的使用
17-1-2 更换带状送料器（32 mm 粘着）
当 XY 轴或贴片头正在运行时更换送料器，可能使带状送料器碰到运行中
的元部件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换带状送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 把「带状送料器①」的底面放到「送料器台架②」上。
2) 滑动「带状送料器①」，以「安装板 B⑦」作为导板，对准带状送料器底面的导板销，将带状
送料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁定
轴⑧」的 V 型槽，轻轻地拉动「解锁柄⑩」，将带状送料器的前面顶在固定板上，然后放开解
锁柄，用「锁定支架」“夹紧锁紧轴”，固定带状送料器。
◆ 此时，在带状送料器前面的定位销插入孔上方的「位置标记④」的号码，即表
示带状送料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「供电插座⑬」（白点为右侧），发出咔嚓声
表示已插紧。
4) 将[气动耦合器⑮] 插入「凹连管节⑭」，直到发出咔嚓声插紧为止。
5) 请将安装了 32mm 粘着带状送料器一侧的送料器浮动传感器切换为“不使用”。
（在「机器设置」的“使用单元”中，将安装侧的“送料器浮动传感器（左前外侧）、（右前
外侧）、或（左后外侧）、（右后外侧）”设置为不使用。）
(2)拆卸步骤
1) 将「凹连管节⑭」的滑动部向前推，卸下「气动耦合器⑮」。
2) 向靠近自己的方向拉电源线的「插头⑪」的滑动部，拔下插头。
3) 一边拉动「解锁柄⑩」，一边径直向后拉「带状送料器①」，将其卸下。
5
11
14
13
15
12
6
7
8
9
2
1
3
10
4

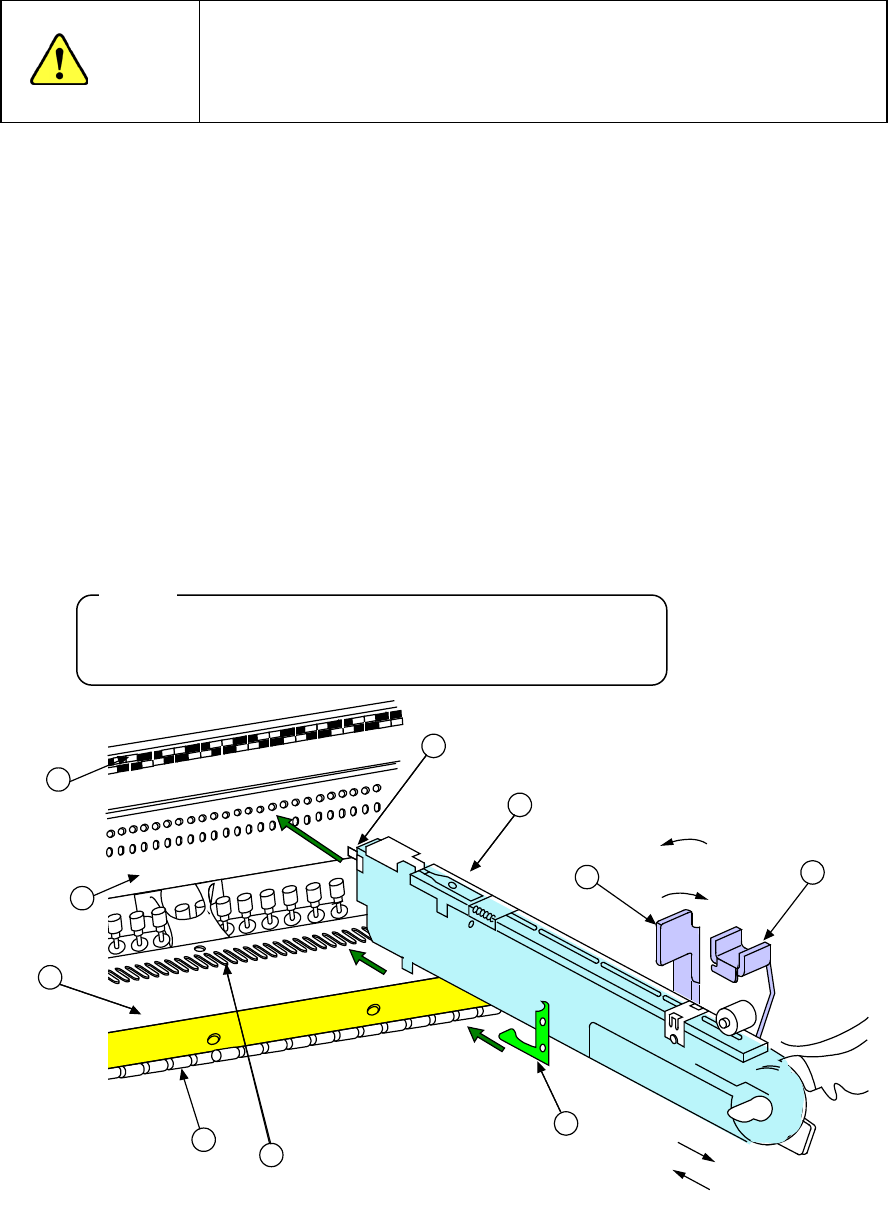

图
17-1-2
带状送料器的安装·拆卸
注意
17-2
第 17 章 选购项装置的使用
17-1-3 更换散装送料器
当 XY 轴或贴片头正在运行时更换送料器，可能使散装送料器碰到运行中
的元部件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换散装送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 将「散装送料器①」的底面放到「送料器台架②」上。
2) 滑动「散装送料器①」，以「安装板 B ⑦」作为导板，对准「散装送料器」底面的“导
板销”，将散装送料器“前面的定位销”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 形槽，在用「解锁柄⑩」解除套肘
夹紧的状态下，将散装送料器的前面顶在安装板上，用解锁柄将锁紧支架和锁紧轴以夹
紧套肘方式固定散装送料器。
◆ 此时，散装送料器前面的定位销插入孔上方的「位置标记④」的号码，即表示散装
送料器的安装位置。
1) 请确认散装送料器是否浮动或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳⑪」的状态下，安装在后侧的台架上。
(2) 拆卸步骤
用「解锁柄⑩」解除套肘夹紧，向后拉「散装送料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
图
17-1-3
散装送料器的安装
注意 :
注意
17-3
第 17 章 选购项装置的使用
17-1-4 更换管状送料器
当 XY 轴或贴片头正在运行时更换送料器，可能使管状送料器碰到运行中
的元部件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换管状送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 将「管状送料器①」的底面放到「送料器台架②」上。
2) 滑动「管状送料器①」，以「安装板 B ⑦」作为导板，对准管状送料器底面的导板
销，将管状送料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支
架⑨」对准「锁定轴⑧」的 V 型槽，先解除「套肘⑩」的夹紧，在此状态下，将管状
送料器的前面顶在安装板上，再用套肘固定管状送料器。
◆此时，管状送料器前面的定位销插入孔上方的「位置标记④」的号码，即表示管状
送料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「供电插座⑬」（白点在右侧），直
到发出咔嚓声插紧为止。
(2) 拆卸步骤
1) 向靠近自己的方向拉电源线的「插头⑪」的滑动部，拔下插头。
2) 解除套肘夹紧，径直向后拉「管状送料器①」，将其卸下。
请务必托住管状送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
图
17-1-4
管状送料器的装卸
注意 :
拆卸
安装
注意
17-4
