第 17 章 选购项装置的使用
17-2 FPI（送料器位置指示器）
FPI 位于送料器台架的号码标记(表示送料器类安装位置的号码标签)的前方，号码标记的
位置编号上有一一对应的 LED，通过 LED 的亮灯和闪烁，可直观地了解送料器的安装位置
和元件供应情况。
FPI 的功能如下。
表
17-2-1
FPI 的功能
机器状态
LED 状态
功 能
准备变更时
闪烁
显示用生产程序指定的送料器类安装位置的定位销插入
孔(编号)位置。
亮灯 显示要安装的送料器在送料器台架上所占的范围。
基板生产时
闪烁
如果任意送料器的剩余元件数低于在生产程序的元件数
设置中所输入的警告级别(为了得知元件剩余数不多而
设置的数值)，则将通过相应送料器安装位置的 LED 闪
烁来告知哪个送料器的元件剩余数不足。
无元件
亮灯
当生产程序的元件数的初始值剩余数设置为 0 时，在基板
生产中任何一个送料器的剩余数到 0 时，相应的送料器
安装位置上的 LED 则会亮灯，告知哪个送料器无元件。
使用手动控制
时
送料器顶针的
ON ：亮灯
OFF ：熄灯
用手动控制送料器顶针，控制带子的动作、单纯顶推动作
时，可使控制位置上的各送料器定位销位置的 LED 与送
料器顶针的动作连动、并使其闪烁，显示正在控制哪一
位置的顶针。
在设置基板生产数据的元件切换数据时，必须准确地输入与送料器内供应元件数的同一数量、
或与此相当的数量，否则不能准确地显示元件的供应剩余数和元件用完。
注意 :
17-5
第 17 章 选购项装置的使用
17-3 坏板标记读入器
1) 坏板标记的颜色和大小
a） 在经过绿色保护膜加工的基板上，请使用大于
φ
2.5mm 且有光泽的白色标记。
b） 在白色的陶瓷基板等上，请使用大于
φ
2.5mm 的黑色标记。
标记过小或模糊不清时，将无法进行检测。因此标记要求清晰。
2) 显示坏板标记读入器的外观。关于安装位置的详细内容，请参见贴片头部分的说明。
图
17-3-1
坏板标记读入器

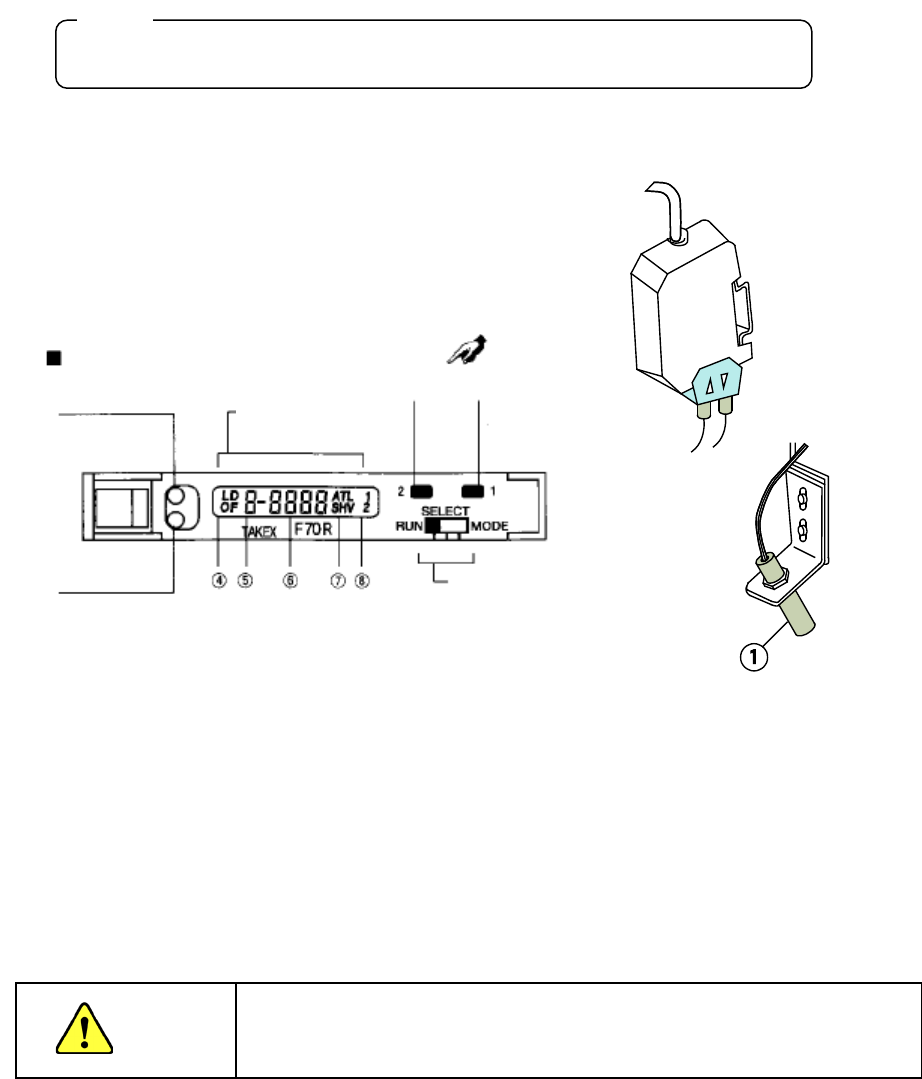

①稳定显示灯 ②动作显示灯
④动作模式显示 ⑤电子电位显示
⑥受光级别显示 ⑦功能显示
⑧发光频率数频道显示 ⑨动作切换开关
3) 坏板标记读入器灵敏度的调整方法
请参见『第 9 章 机器设置』的坏板标记读入器的相关项目。
请由受过本设备操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情
况后进行安装作业。
注意 :
⑨
动作切换开关
各部位名称
②
动作显示灯
橙色（LED）
输出
ON 时灯亮
①稳定显示灯（绿色
LED）
受光级别为稳定状态
时，即亮灯
③
LCD 显示器
⑩
按钮 1 ⑪按钮 2
注意
17-6
第 17 章 选购项装置的使用
17-4 统一更换台
图
17-4-1
统一更换台

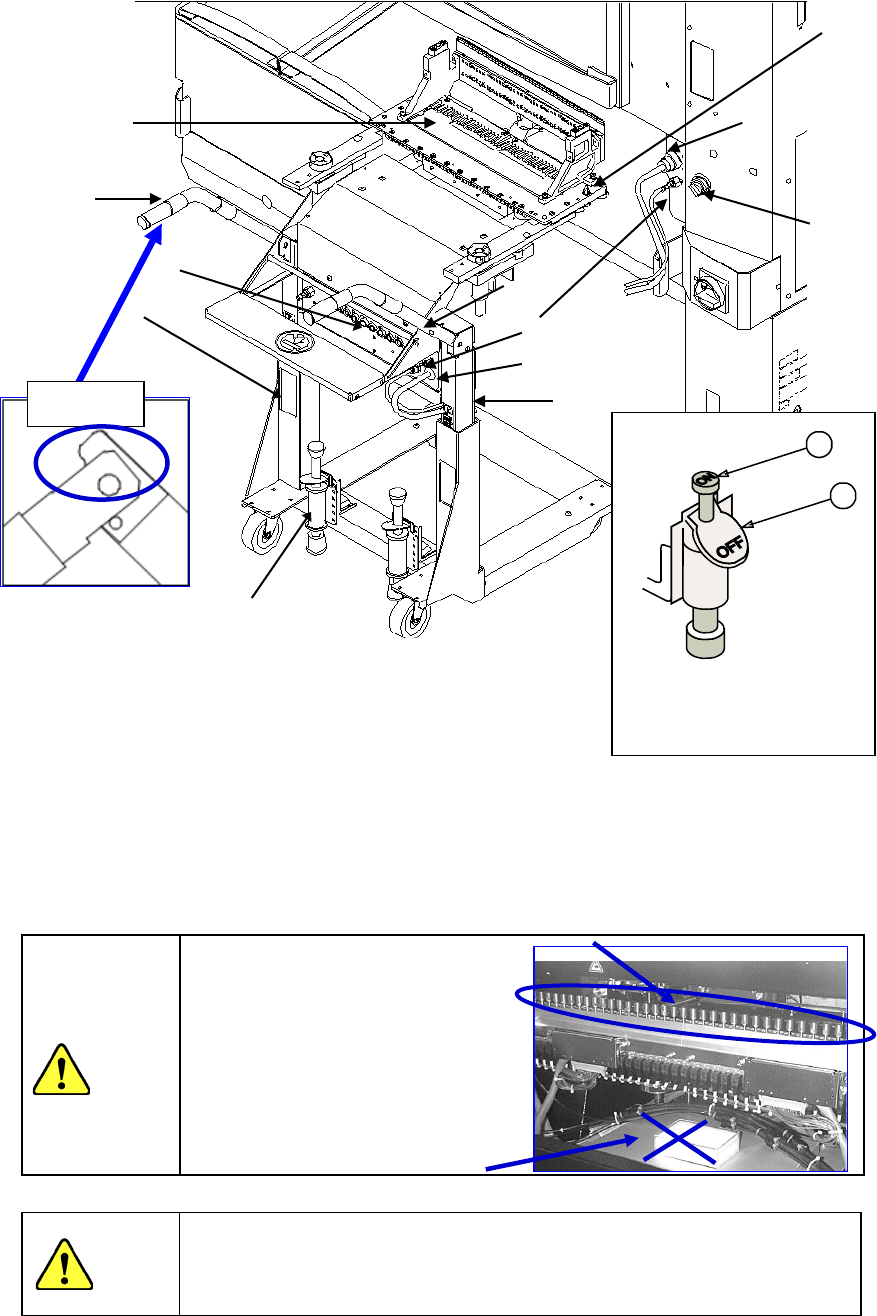

①统一更换台主机 ⑦滑动杆 ⑬ 解锁踏板
②送料器台架 ⑧滑动杆止动板
③连接器托架 ⑨送料器插头
④推车手柄 ⑩气动耦合器
⑤推车止动器 ⑪选择器
⑥台架定位销 ⑫锁紧踏板
·在驱动气缸下面请勿放工具或其
他物品。
·否则在台架下降时，与驱动汽缸
接触，不仅会损坏放置的东西，还
会损坏机器及插头，可能引起短
路，容易发生火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
12
13
图
17-4-2
推车止动器
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑨
驱动汽缸
切勿放置物品！
注意
注意
连接部位
⑪
