第 17 章 选购项装置的使用
17-5 夹持吸嘴
夹式吸嘴，是用于吸取和贴装表面没有吸取面的元件、激光·图像两用的吸嘴。
（亦译为“抓取吸嘴”）
17-5-1 特点
夹持吸嘴是通过「固定臂」和「摇臂」的组合，从元件侧面吸取表面没有吸取部的元件的
专用吸嘴。装卸控制力强，可稳定地进行吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
①固定臂
②摇臂

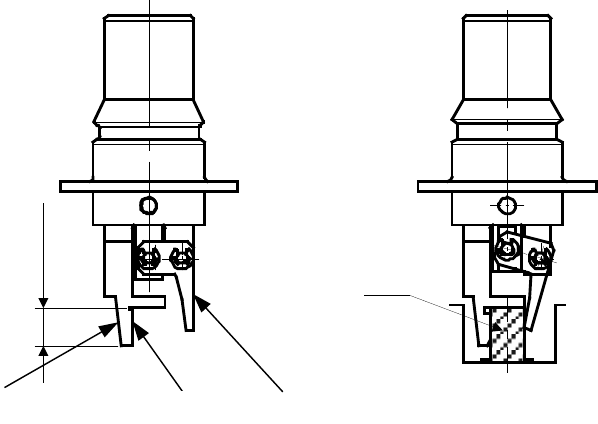

图
17-5-1
夹持吸嘴各部分的名称
卡爪深度
元件
夹持位置
17-9
第 17 章 选购项装置的使用
17-5-2 规格
(1) 必要的元件和软件
吸嘴以及装有吸嘴信息文件的 FD 软盘(包装在一起，送交客户)。
与各元件形状、尺寸、及元件供应体(带)的形状相符的夹持吸嘴。
（请参见『(5) 对象元件及元件包装形式』。）
(2) 方式
定心方式：激光。
(3) 贴片精度
贴片精度：小于± 0.3 mm（ 3 σ）
有时会因元件形状的差异而不同。
对于激光校准检测部有边的、模部有毛刺的、或者相对于吸取部、检测部没有固
定的元件，贴片精度将低于上述精度。

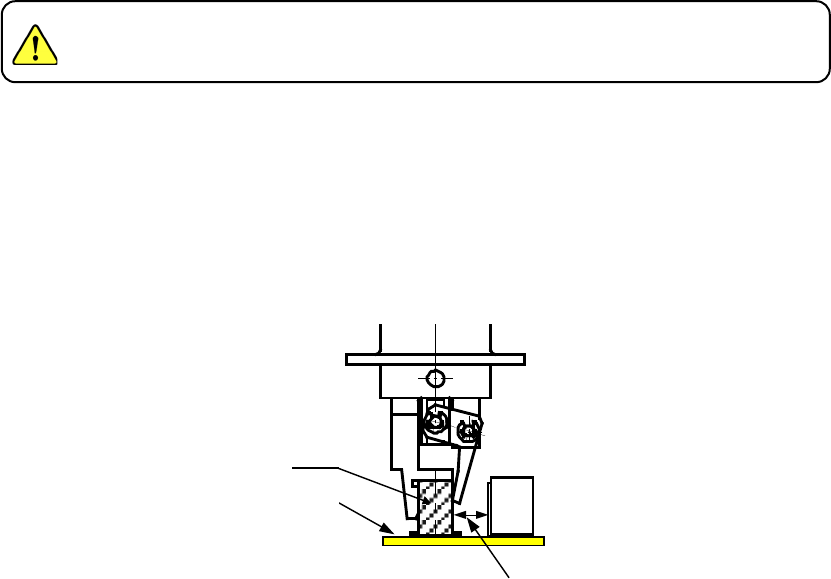

(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，有以下 2 项限制。
◇ 用夹持吸嘴贴片的元件的高度应比相邻元件高3mm以上。
◇ 相邻元件与摇臂侧的夹持贴片元件端面的距离，应在4mm以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶·连接器(表面不能用标准吸嘴吸取的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面必须有固定臂夹持用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶·带状
元件 B
基板
元件
A
注)应离开４mm 以上。
17-10
第 17 章 选购项装置的使用
◇ 对象元件、对象包装尺寸
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル

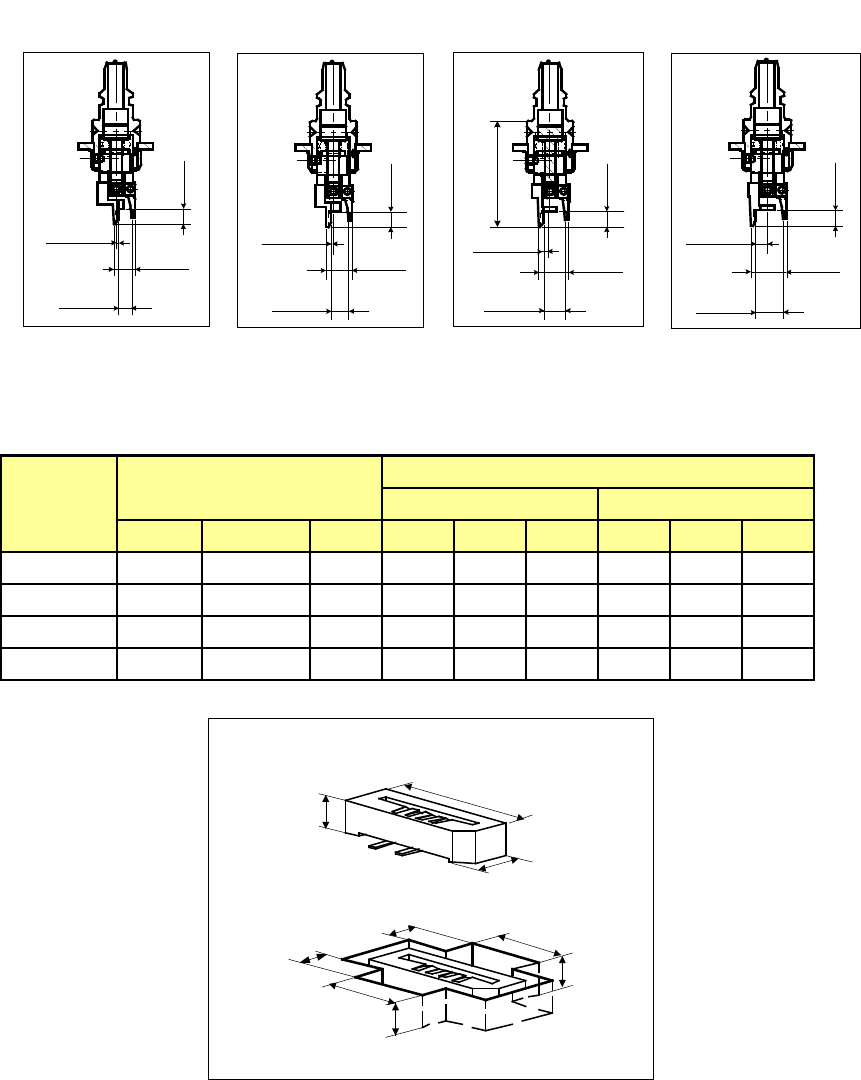

图
17-5-2
吸嘴外形尺寸
表
17-5-1
对象元件、包装尺寸
吸嘴
号码
对象元件
包装（胶带尺寸）
固定臂侧 摇臂侧
X Y H A B C D E F
800 6～ 0.8～2.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
801 6～ 1.8～3.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
802 6～ 2.8～4.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
803 6～ 3.8～5.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
800 号吸嘴 803 号吸嘴 802 号吸嘴 801 号吸嘴
