第 17 章 选购项装置的使用
17-5-3 使用方法
1) 在机器设置时从软盘读取夹持吸嘴的信息。
∗ 只读取一次即可保存到机器中，因此不必每次都读取。
◇ 选择「机器设置」文件菜单内的「读取吸嘴数据」，在下述画面中读取软盘里的夹持用
吸嘴信息文件。
（请参见『9 章 机器设置』的读取吸嘴数据项。）

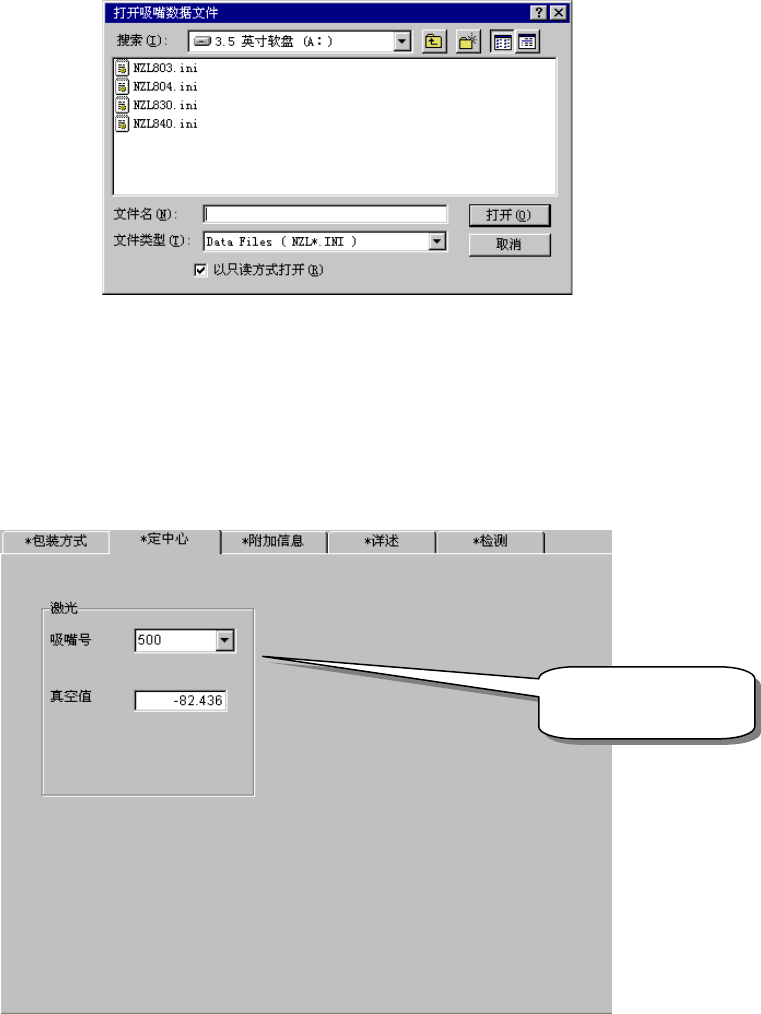

图
17-5-3
打开吸嘴数据文件
2) 制作元件数据
有关操作方法的详细内容，请参见『5 章 编辑程序』的附加信息项的说明。
◇ 制作示例
① 设置吸嘴号码
图
17-5-4
设置吸嘴号
夹持吸嘴的号码为
800～899号
17-12
第 17 章 选购项装置的使用
②输入夹持吸取位置的控制信息
控制信息的输入，请参见『5 章 编辑程序』的附加信息项。
③激光高度
使用夹持吸嘴时必须注意。
通常的吸嘴「激光高度」应输入从元件表面到激光投射面的距离，但夹持吸嘴，则应以固定
侧臂的吸嘴前端为基准，设置激光投射的距离。
图
17-5-5
设置激光高度
④检查异类元件时的注意事项
设置检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
图
17-5-6
设置指定检查异类元件
设定从吸嘴前端到激光面距离。
大致设定：-(元件高度-3.5mm)/2
根据引脚的位置进行微调。
画面例子：-(6.8-3.5)/2
=-1.65
激光投射模部的
纵向尺寸。
17-13
第 17 章 选购项装置的使用
3) 吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件表面夹持部分的高度
等。
① XY 坐标：
以元件中心为基准。移动[夹持位置]、[水平间隙]、[固定臂的偏移量]到校正后的坐标。
因为在生产中吸取时补偿量包含臂的长度，示教时要按夹持吸嘴的臂尖端在元件侧面以
外的位置进行示教。按下 HOD 的 ENTER 键确定示教坐标后,经过逆校正的坐标反映在吸取
数据中。摄像示教开始后,在示教中切换到贴片头时，校正值不在内。
② Z 坐标：
以吸嘴尖端(固定臂尖端=通常的吸嘴尖端的同一高度)为基准。为了在生产时以包含臂长
度补偿量进行吸取，示教时要使得夹持吸嘴的臂尖端在元件表面的高度位置上进行示教。
4) 在 ATC 上的安装方向
将夹持吸嘴安装到 ATC 上，从正面看 ATC 装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂
(图②)在前侧。
つめ深さ
②
①
②
卡爪深度
①
