第 17 章 选购项装置的使用
17-6-3 设置
17-6-3-1 设置镀锡偏移校正使用／不使用
在设置画面上选择“设定组”－“选项使用单元”，设置“镀锡偏移校正”使用／不使用。
图
17-6-3
在设置画面上的选项使用单元
17-6-3-2 贴片时忽略镀锡识别错误
用户级别为“修理工程师”者，可在“选项使用单元”上设置“贴片时忽略镀锡识别错误”。
在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别错误，则
会放弃对与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序的贴片位置摄像机跟踪
功能无效。
17-17
第 17 章 选购项装置的使用
17-6-4 设置镀锡偏移校正参数
从“使用单元”选择“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。可在该画
面上设置“检测领域容限值”、变更示教用参数的初始值。

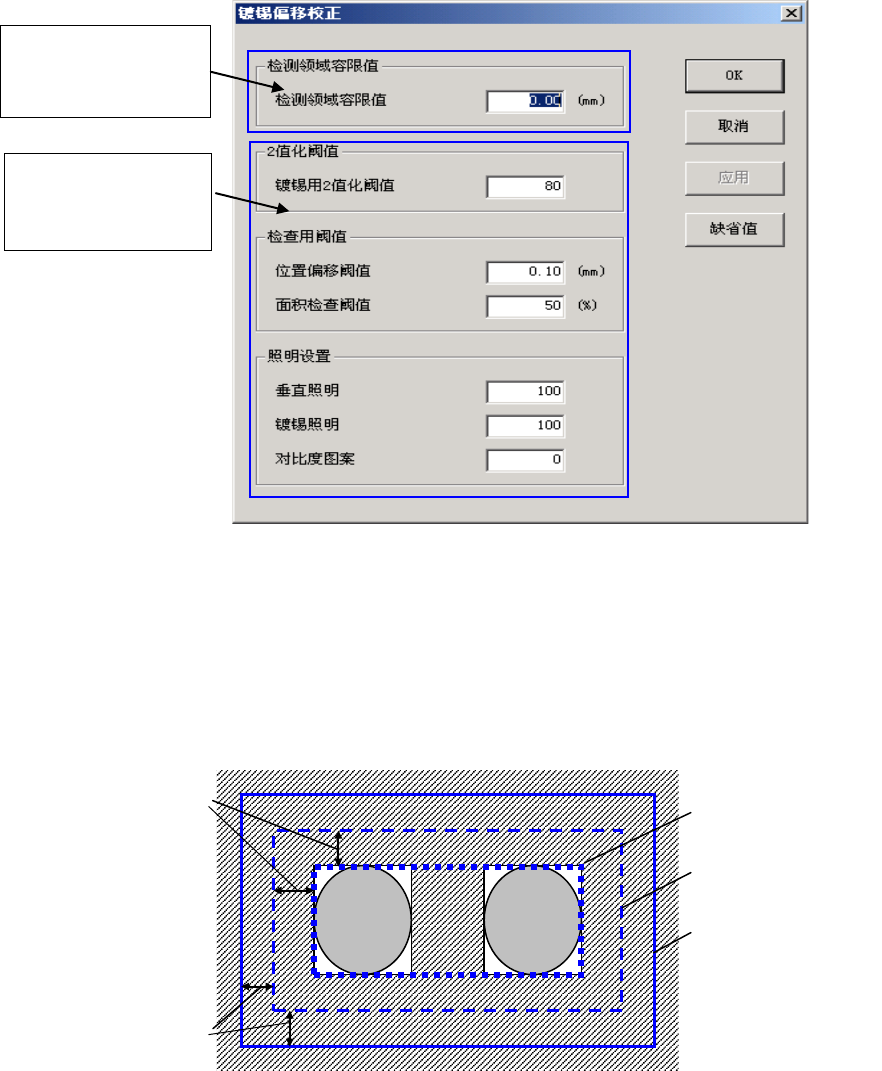

图
17-6-4
设置检测容限值画面
17-6-4-1 设置检测范围补偿
通过“设置组”－“设置镀锡偏移校正”的“设置检测领域容限值”设置检测范围的偏移值。检测
范围需要大于“位置偏移检测值”算出的范围时，请输入该值。镀锡识别，可在位置偏移检测值加
补偿值的范围内进行。
图
17-6-5
检测范围示意图
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。但，扩大检测范围后，可能
会检测出识别对象外的镀锡等错误，造成识别不稳定。
默认检测领域
镀锡外形
检测范围
位置偏移检测值
检测领域容限值
设置镀锡检测领域
容限值
变更示教用参数的
初始值
17-18
第 17 章 选购项装置的使用
17-6-5 设置镀锡示教初始值
设置镀锡示教参数初始值。
各装置都可设置 “镀锡用 2 值化阈值”、“位置偏移阈值”、“面积检查阈值”、“垂直照明”、“镀锡
照明”“对比度图案” 等镀锡示教初始值。
选择“默认值”按钮，可把所有设置值恢复为出厂时的初始值。
17-6-6 手动控制
可通过手动控制的“Head 设备控制”－“镀锡照明控制”，进行手动控制，操作本项功能各项照明
的打开 / 关闭。

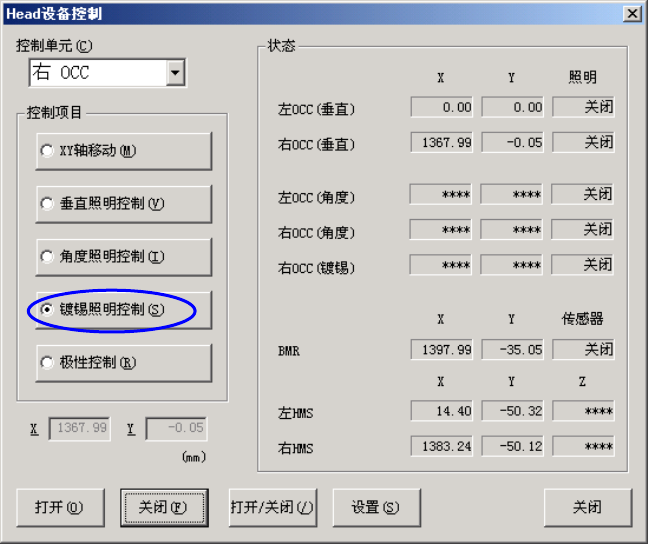

图
17-6-6
手动控制的 Head 设备控制画面
17-19
