第 17 章 选购项装置的使用
17-6-7 镀锡校正设置流程
① 从生产程序贴片坐标中选择 2 个或 3 个镀锡识别
点。
* 位置，尽量选择在围绕着贴片范围的外侧，避
免 3 点直线排列。
* 丝网印刷等明亮度与镀锡相近的不要邻接在一
起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，
改为“焊锡”。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，
得到识别稳定的位置后注册下来。
⑥ 设置针对镀锡印刷偏移校正贴片点进行区域基准
标记校正。
图
17-6-7
设置镀锡校正的流程
开始
2 值化阈值示教
输入识别坐标
把标记种类设置为“镀锡”
照明示教
在贴片点设置标记补偿
镀锡外形示教
设置检测阈值
选择识别点
OK
识别结果？
NO
注册标记
按下 HOD 的摄像机按钮
退出
17-20
第 17 章 选购项装置的使用
17-6-8 编辑程序
17-6-8-1 设置镀锡标记
把光标对准区域基准标记数据的标记类型，点击鼠标右键选择标记类型，以示教方式进行镀
锡印刷识别的设置（详细的标记类型参见表 17-6-1）。镀锡印刷识别的区域基准标记的设置
数量，连同通常的标记总共最多为 50 组。1 组镀锡印刷位置，最多只能注册 3 个。镀锡识别
标记的注册 ID 默认值为[S001]，可依次注册。该 ID 注册后可以修改。
编制生产程序时，已经贴装了元件的位置上不能注册镀锡识别标记。因此，镀锡标记只能设
置在最后层。
图

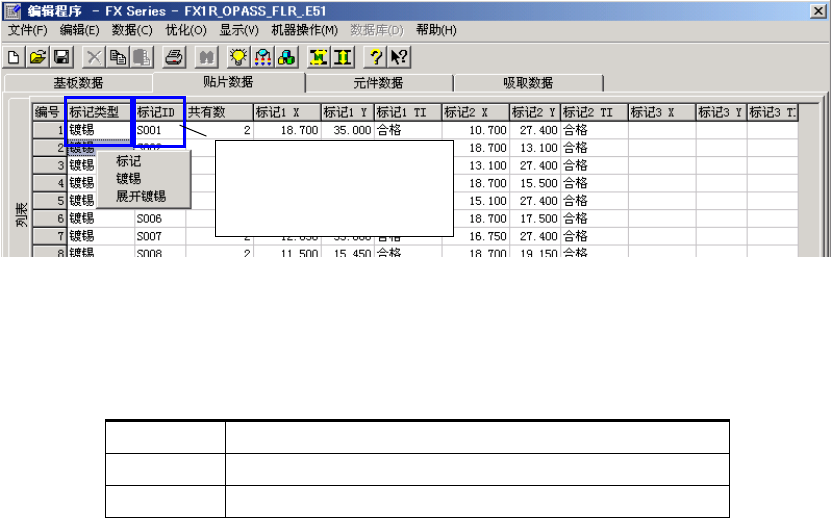

17-6-8
设置标记类型画面
表
17-6-1
标记类型
标记
原有的区域基准标记 （默认）
镀锡
以电路为单位的镀锡标记
展开镀锡
基准电路坐标上的镀锡标记 （多面电路板时）
识别镀锡印刷时，标记
ID 的第一个字母 默认
值自动设置为 S。
17-21
第 17 章 选购项装置的使用
[展开镀锡] 是指在多面电路基板上选择基板上的 1 组识别镀锡印刷进行校正。[展
开镀锡]可把基准电路上位移的坐标注册下来，用 1 组镀锡印刷识别结果对多面电路板的
全部电路进行校正。识别坐标，按基准电路坐标值输入。但，在 1 个生产程序上，不能
同时进行[镀锡]标记类型和[展开镀锡] 两种设置。
图
17-6-9
展开镀锡标记
17-6-8-2 输入标记坐标
把标记类型设置为 [镀锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点或 3 点需要
识别的镀锡贴片位置坐标。
但，若把标记类型设置为 [展开镀锡] 时，偏离基准电路的坐标值，也要按基准电路坐标值
输入。

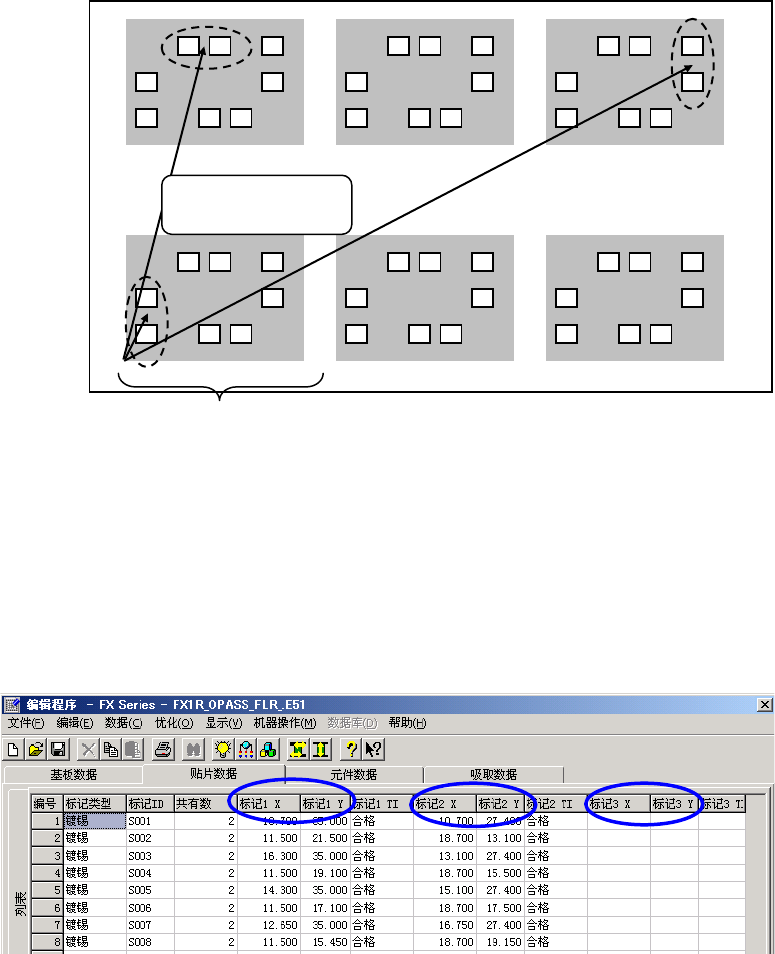

图
17-6-10
设置镀锡标记坐标画面
基准电路
识别坐标，按基准电路
坐标值输入
