17 选购项装置的使用
17-6-8-3 示教
把鼠标对准 [标记 TI] 位置,用 HOD 进行镀锡标记示教。
* 因使用镀锡,每个示教点的明亮度可能不匀,请进行示教,不要使用复制图案。
1) 调整照明
边看 VCS 监视器,边调整[垂直照明][镀锡照明][对比度图案]等各种参数,使镀锡印刷和基
板呈现明显的对比度。
请在编辑框直接输入数值,或选择编辑框右侧的箭头,变更各种参数。
垂直照明主要影响焊盘和保护膜部分的明亮度,镀锡照明主要影响镀锡的明亮度。
镀锡印刷识别时,会把基板的电极图案等亮度高的部分的亮度变为 0
因此,要调整垂直照明和镀锡照明的参数,使电极焊盘部分达到最高亮度,镀锡的
亮度变为中等,其他部分变暗。
由于镀锡印刷表面有凸凹,在调整 2 值化阈值或识别时,镀锡印刷内部显示黑斑点
状(亮度 0)部分时,应把照明设置值降低一些。
对比度图案,是变更摄像机感应度的参数。调整照明无效时,要选择能使镀锡印
刷与基板对比度达到较佳效果的号码。
17-23
17 选购项装置的使用
示教时,也可在[识别焊锡标记的条件设置]画面上用自动调整功能自动设置参数。
调整结束后,选择[确定]。修改调整值后进入下一个工序。
选择[应用]按钮后,调整值即会更新。选择 [取消],即停止示教。

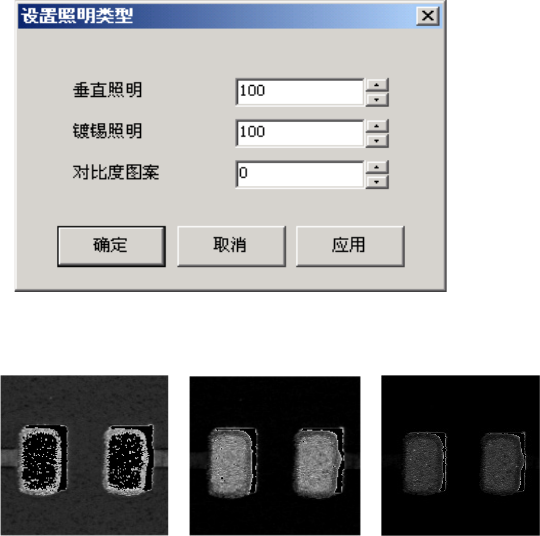

17-6-11
置照明参数画面
17-6-12
识别画面示例(左:太亮,中:良,右:太暗
<使用键盘的操作方法>
1. [Tab]键,把光标移动到编辑框。
2. 然后按[][]键,修改设置值。
3. [Tab]键,把光标移动到对应的命令按钮,再按 Enter 键。
<使用 HOD 键的操作方法>
1. [PRE] / [NEXT]键,把光标移动到编辑框。
2. 然后按[][]键,修改设置值。
3. [PRE] / [NEXT]键,把光标移动到对应的命令按钮,再按 Enter 键。
17-24
17 选购项装置的使用
2)设置 2 值化阈值
操作 HOD 的上下箭头键,调整 2 值化阈值,使 VCS 监视器显示的镀锡单独明亮。
* 如图 17-6-13 所示,电极焊盘的轮廓线上的 1 个像素程度的镀锡以外的光泽,不影响识别。

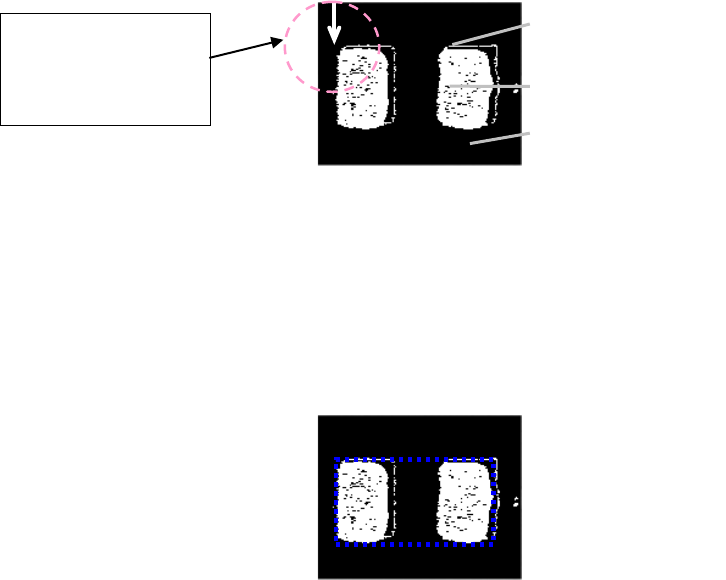

17-6-13
调整 2 值化阈值时的监视器画面
进行示教时,也可在[识别焊锡标记的条件设置] 画面上,通过自动调整功能,自动设置参数。
此外,调整阈值有困难时,可按 HOD PREVIOUS 键回到调整照明画面,重新调整照明。
3) 设置镀锡外形
操作 HOD 的箭头键,指定左上、右下各 1 组镀锡印刷的外接窗框后,选择 HOD ENTER 键。
17-6-14
镀锡外形的示教
镀锡
电极焊盘
基板保护膜部
1 个像素程度的轮
廓线粗度,不影响识
别。
