第 17 章 选购项装置的使用 17 -6-8-4 设置贴片校正 把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片点 [ 标记 ] 上， 右击鼠标， 从显示的菜单上选 择 [ 编辑 ] 或 「浏览」 。 画面切换为区域基准标记后， 把鼠标对准已完成示教的镀锡标记行， 按下 [ 选 择 ] 按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID 。 * 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标 记上，在需要校正的…
第 17 章 选购项装置的使用
③ 详细设置
在[识别镀锡标记的条件设置]画面上选择 [详细设置]按钮后，出现如下[详细设置]画面。
图
17-6-17
详细设置画面
选中[全参数自动调整]进行自动调整时，照明、阈值、对比度图案会一边变动，一边进行全部
图案的组合识别，自动调整。在[识别镀锡标记的条件设置]画面上进行 [自动调整]后，若识
别仍然不稳定时，请使用本项功能。
● 手动调整
选择[手动调整]，可手动进行镀锡、焊盘、保护膜等设置，确认对比度，调整参数。
图
17-6-18
手动调整画面
图
17-6-19
手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和 [调
整参数]）。
确认对比度
以现在设定的参数测量各范围的亮度，在画面上显示是否得到足够的
对比度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，以取
得对比度适宜的参数。调整结果将在 [自动调整结果]画面上显示。调
整不出对比度时，请重新设置识别位置。
17-28
第 17 章 选购项装置的使用

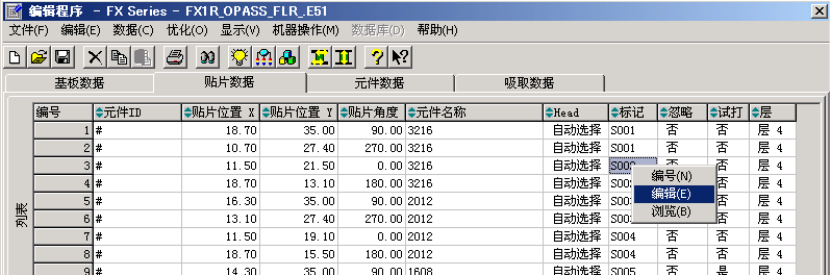

17-6-8-4 设置贴片校正
把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片点[标记]上，右击鼠标，从显示的菜单上选
择[编辑] 或「浏览」。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选
择]按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标记上，在需要校正的贴片点上拖动鼠
标统一选择，可进行同时设置。
图
17-6-20
设置贴片校正画面
17-29
第 17 章 选购项装置的使用

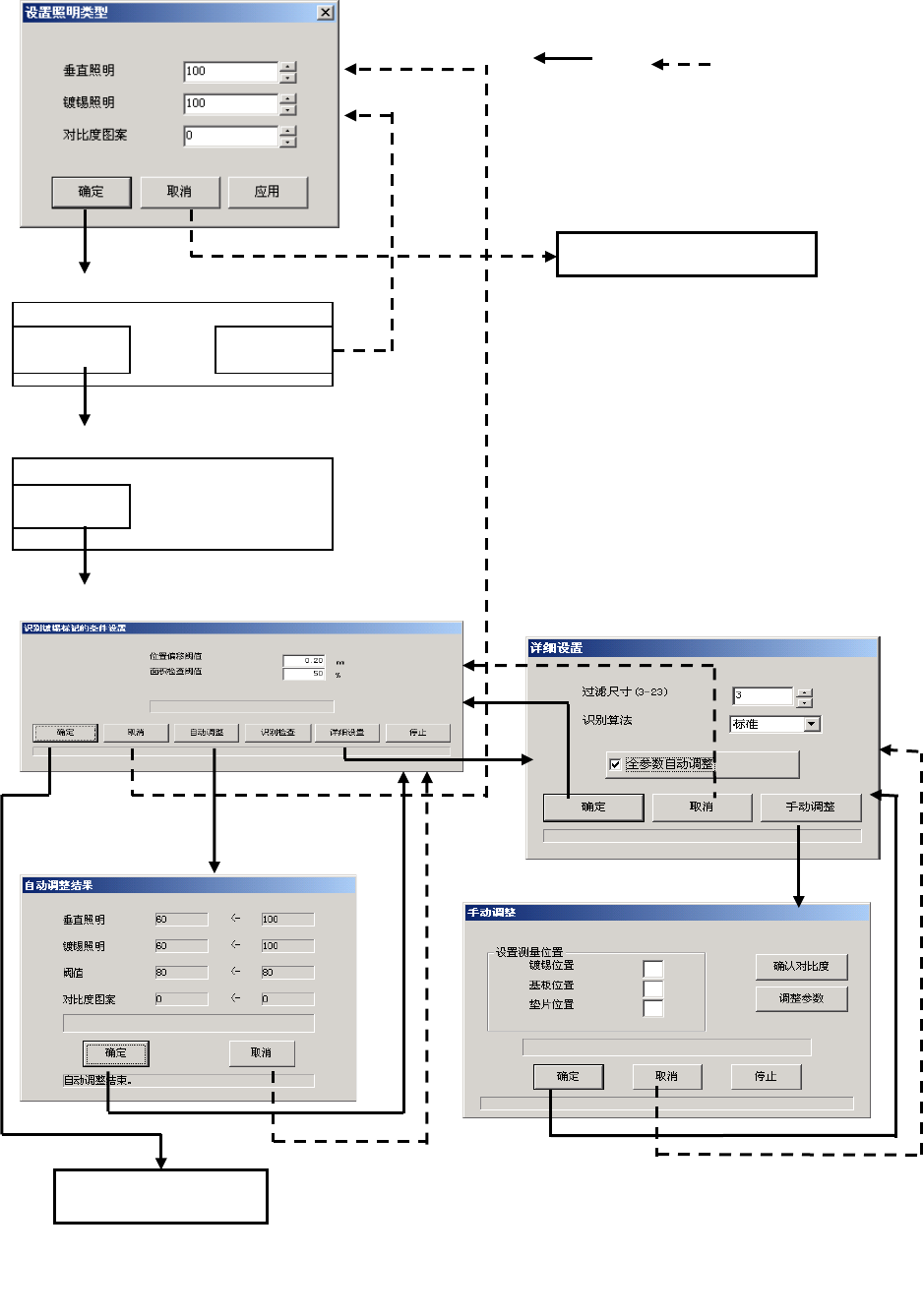

17-6-8-5 输入数据的流程
ENTER PREVIOUS
设置 2 值化阈值 (HOD)
ENTER
设置焊锡外形(HOD)
设置检查阈值
自动调整参数
示教结束
设置贴片校正
详细设置
手动调整
更新值
不更新值
按下 ENTER 后，数值即被更新，跳过设置画面。
