第 17 章 选购项装置的使用 17 -6- 10 保存镀锡识别日志 17 -6- 10 -1 设置镀锡识别日志 在主画面上选择 [ 维护 ] － [ 维护日志 ] 。 图 17 -6- 23 图 像日志菜 单 按下 [ 使用镀锡识别校正贴片日志 ] 按钮后，可将日志保存在日志领域里。 17 - 32
第 17 章 选购项装置的使用
17-6-9 生产
17-6-9-1 生产开始时的错误处理

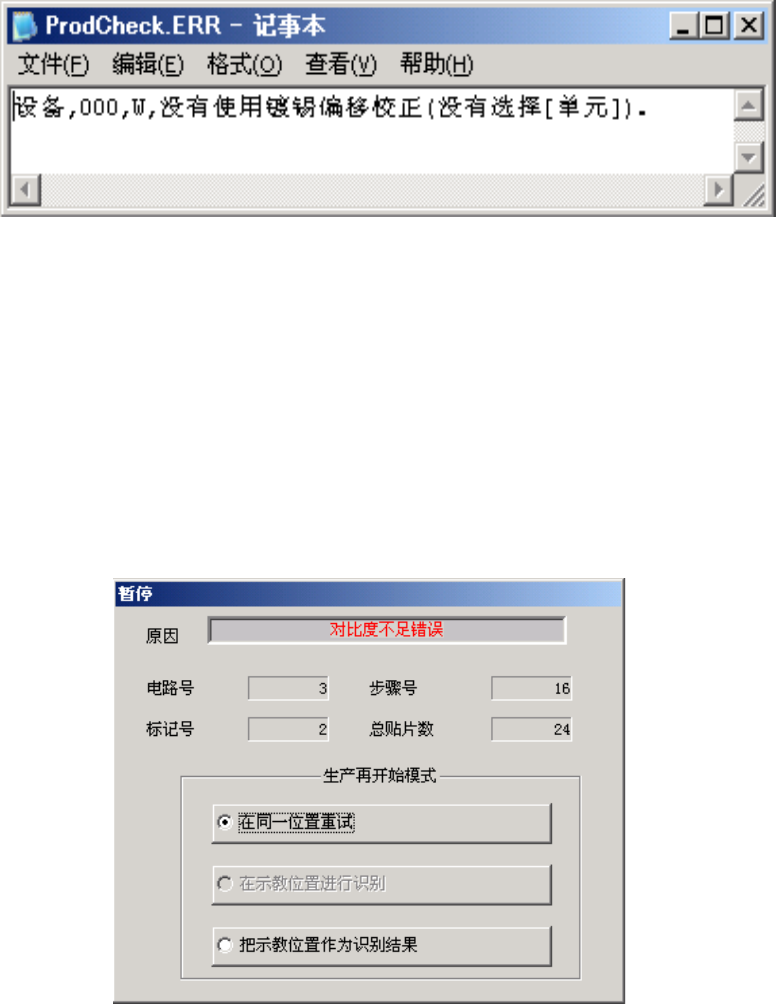

要在没有识别镀锡印刷补偿贴片位置功能的装置上使用镀锡印刷识别进行生产时，在生产开始
前的检查时会出现警告。
若按下开始生产按钮强行开始生产，会显示不能进行镀锡印刷识别的对话框。此时，请选择是
忽略镀锡印刷识别开始生产，还是中止生产。
图
17-6-21
生产开始前的警告画面
17-6-9-2 生产中的错误处理
出现识别错误时显示的生产再开始模式，不可选择 [在示教位置进行识别]。要不改变位置重新
识别时，请按生产开始按钮。需要示教时，请选择 HOD 的 CAMERA 按钮，完成 1 组镀锡中点示
教后按 ENTER 键，再选择[把示教位置作为识别结果] ，按生产开始按钮。
在生产途中已释放基板后要再开始生产时，若镀锡标记位置上已经贴装了元件，则应再示教、
设置镀锡印刷位置，选择[把示教位置作为识别结果]，再按下生产开始按钮。基于上述原因，
对于多个电路，建议按各电路的贴片顺序逐一进行。
图
17-6-22
重新开始生产模式
17-31
第 17 章 选购项装置的使用
17-6-10 保存镀锡识别日志
17-6-10-1 设置镀锡识别日志

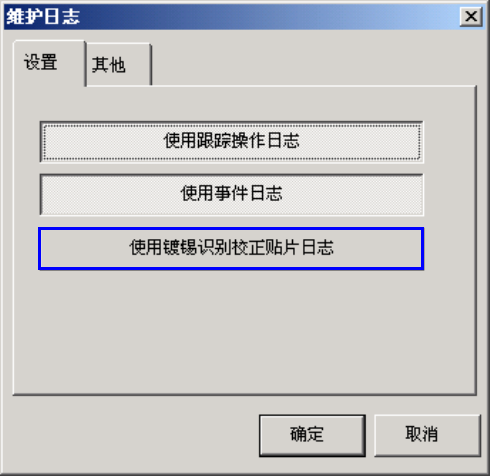

在主画面上选择[维护] － [维护日志]。
图
17-6-23
图像日志菜单
按下[使用镀锡识别校正贴片日志]按钮后，可将日志保存在日志领域里。
17-32
第 17 章 选购项装置的使用
17-6-10-2 镀锡识别日志的操作
在主画面上选择 [维护]菜单－ [镀锡识别日志]后，可显示如下[镀锡识别日志]画面。
图
17-6-24
镀锡识别日志文件菜单
图
17-6-25
镀锡识别日志画面
按下[显示镀锡识别日志]按钮，选择[确定]后，即可以文本格式把日志信息保存下来。
1) 日志保存格式
生产中保存的镀锡识别日志，以二进制形式保存在共享内存中。保存在文件时转换为 CSV 形式
的文本文件储存。
17-33
