第 17 章 选购项装置的使用 Log 文件显示 含义 注释 Name 生产文件名称 实行镀锡识别的生产文件名称 ( 半角 20 个字母以内 ) Date 日期 识别日期显示形式为 YYYY/MM/DD T ime 时间 识别的时间显示形式为 HH:MM:SS ProductCir 生产个数 生产开始后的生产个数 CirNo 电路编号 多面电路板的电路编号 MarkId 标记 ID 一组标记的 ID 。按编辑的顺序 0 ～ 2 Mark…
第 17 章 选购项装置的使用
17-6-10-2 镀锡识别日志的操作

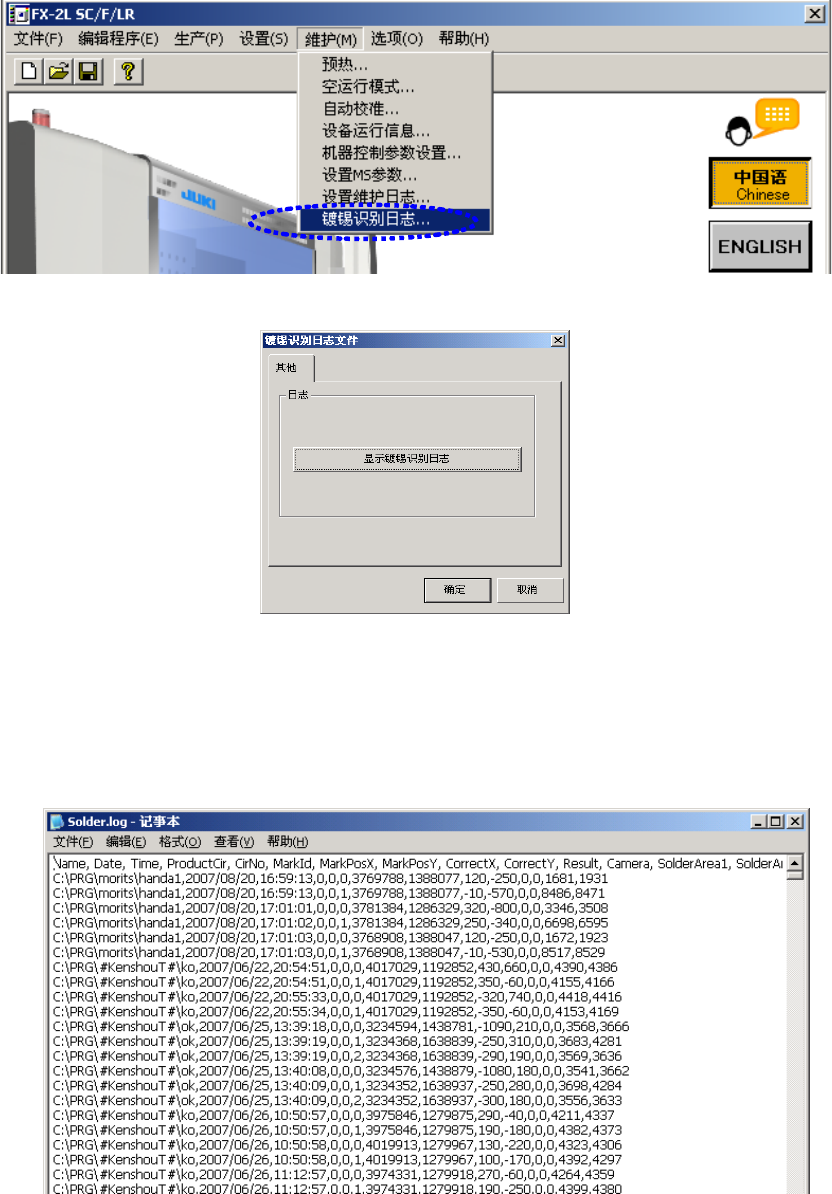

在主画面上选择 [维护]菜单－ [镀锡识别日志]后，可显示如下[镀锡识别日志]画面。
图
17-6-24
镀锡识别日志文件菜单
图
17-6-25
镀锡识别日志画面
按下[显示镀锡识别日志]按钮，选择[确定]后，即可以文本格式把日志信息保存下来。
1) 日志保存格式
生产中保存的镀锡识别日志，以二进制形式保存在共享内存中。保存在文件时转换为 CSV 形式
的文本文件储存。
17-33
第 17 章 选购项装置的使用
Log 文件显示
含义
注释
Name
生产文件名称 实行镀锡识别的生产文件名称(半角 20 个字母以内)
Date
日期 识别日期显示形式为 YYYY/MM/DD
Time
时间 识别的时间显示形式为 HH:MM:SS
ProductCir
生产个数 生产开始后的生产个数
CirNo
电路编号 多面电路板的电路编号
MarkId
标记 ID 一组标记的 ID。按编辑的顺序 0～2
MarkPosX
标记的Ｘ坐标 标记的Ｘ坐标。错误时为 0 (单位: 1/10000 mm)
MarkPosY
标记的Ｙ坐标 标记的Ｙ坐标。错误时为 0 (单位: 同上)
CorrectX
Ｘ识别差值 标记的Ｘ坐标与实际识别的 X 坐标之差值。
错误时为 0 (单位: 同上)
CorrectY
Ｙ识别差值 标记的Ｙ坐标与实际识别的 Y 坐标之差值。
错误时为 0 (单位: 同上)
Result
识别结果 显示识别结果。
0:识别 OK 0 以上：识别错误 错误号码
Camera
摄像的摄像机 显示是左右哪个摄像机
0：左摄像头 1：右摄像头
SolderArea1
识别的面积 １ 成对的镀锡的一方面积。显示像素数。
SolderArea2
识别的面积 2 成对的镀锡的另一方面积。显示像素数。
2) 保存的时间
时间
保存的位置，类型等
切断机械电源时 用 AutoSolder.log 名称以 2 进制文件保存。启动时，自动读
取本文件，在共享内存里展开。
按下[ 显示镀锡识别日志
]
按钮时
以文本格式（文件名”Solder.log”）保存，之后再显示。
生产中，从前次镀锡识别日
志保存起，日志保存累计
6,000 件以上时
保存在 D:\Opass\每月文件夹(01～12)\YYYYMMDDHHMM.log
里。
3) 删除
在生产中以 YYYYMMDDHHMM.log 格式保存镀锡识别日志时，2 个月以前的 YYYYMMDDHHMM.log 格式文
件将都被删除。
保存镀锡识别日志时，如果磁盘剩余容量不足 50M 字节，则前 1 个月的镀锡识别日志将被删除。删
除前 1 个月的镀锡识别日志后，如果还不足 50M 字节，则前 1 天以前的镀锡识别日志将都全部删除。
17-34
第 17 章 选购项装置的使用
17-6-11 下载生产时的运用方法
从 HLC 或 IS 的下载生产中使用「识别镀锡印刷补偿贴片位置的功能」进行生产时，请按下列办法
执行。
* 在贴片数据里进行设置，使要作为镀锡标记使用的贴片点位于可识别镀锡的生产线的最后站
台上。但，生产计划的[多项优化（Multioptimize）] 选项中采用 [群控方式取消送料器交
换]、[交互切换供料器配置领域]优化功能时，由于指定的站台要被忽略，这些多项优化选
项不能使用。
* IS 的随需应变生产（按需生产）时，由于在[多项优化]选项中，必须使用[不在群控内更换
送料器]进行优化，因此无法使用识别镀锡印刷补偿贴片位置功能。
* 使用 HLC 或 IS 进行优化时，需要在主机上进行再示教（镀锡标记数据）。
* 由多台装置构成生产线时，下游装置不能在上游装置已贴装元件的位置上注册焊锡识别标
志。要在生产线上使用识别镀锡印刷补偿贴片位置功能时，建议：在各个装置上设置不同的
焊锡识别标记位置，或把要在最下游装置贴装的位置作为焊锡识别标记注册。
17-35
