第3章 菜单和命令按钮
3-1-7 设备操作信息
设备操作信息画面的菜单构成，如下图所示。
图
3-1-7
设备运行信息画面的菜单构成
机器操作信息
各吸嘴操作信息
各贴片头操作信息
灯 >>
图像 >>
其它 >>
工具栏 (T)
状态栏（S）
设备运行信息的初始化
退出（X）
次数设置 >>
警告设置 >>
错误级别设置 >>
重新设置
各吸嘴
各贴片头
各吸嘴
各贴片头
各吸嘴
各贴片头
HMS 操作信息
信号灯操作信息
微型信号灯操作信息
OCC 操作信息
轴运转信息
传送操作信息
异步操作信息
ATC 操作信息
坏板标记读入器操作信息
激光操作信息
应用程序运行信息
文件夹（F） 显示（V） 窗口（W） 数据（D）
3-8
第3章 菜单和命令按钮
3-2 命令按钮的构成
本机装载的应用程序，除编辑程序和编辑数据库外，还有各种命令按钮画面、各种应用程序的主
画面。
通过单击画面上的命令按钮，可操作应用程序、切换画面。
也可操作跟踪球、或按触摸屏（选装项）上画面的命令按钮。为提高操作效率，原来的部分菜单
选择项目改为命令按钮，可与菜单的项目选择并用。
下列应用程序，可用命令按钮操作：
1. 桌面
2. 生产
3. 机器设置
4. 手动控制
5. 自动校准
6. 设备运行信息
应用程序的命令按钮结构，图示如下。
3-9
第3章 菜单和命令按钮
3-2-1 桌面

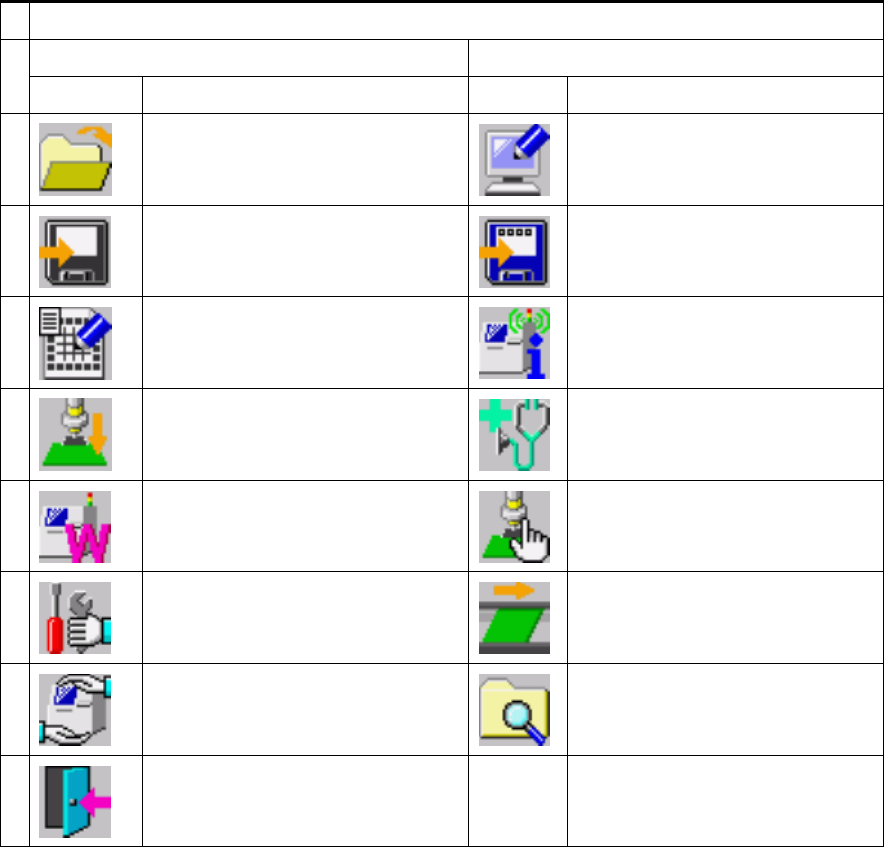

桌面画面上的各项命令按钮及处理功能，图示说明如下。
页
1/2 2/2
图标 名称和概要 图标 名称和概要
1
打开文件
读入生产程序文件。
编辑数据库
2
保存文件
保存生产程序。
另存为
生产程序另命名后保存。
3
编辑程序
设备运行信息
4
生产
(基板生产)
自动校准
5
预热
操作选项
6
手动控制
空运行模式
7
机器设置
资源管理器
8
退出
退出 FX-2 系统。
