5. 部品認識異常コードとメッセージ一覧 0304-001 4-32 Tg0854-PM-ER 5. 5. 5. 5. 5. 部品認識異常コードとメッセージ一覧部品認識異常コードとメッセージ一覧部品認識異常コードとメッセージ一覧部品認識異常コードとメッセージ一覧部品認識異常コードとメッセージ一覧部品認識処理で発生する異常コードの内容を示します。

0304-001 4-31 Tg0854-PM-ER

4. 照明コントロールボード間通信異常コードとメッセージ一覧

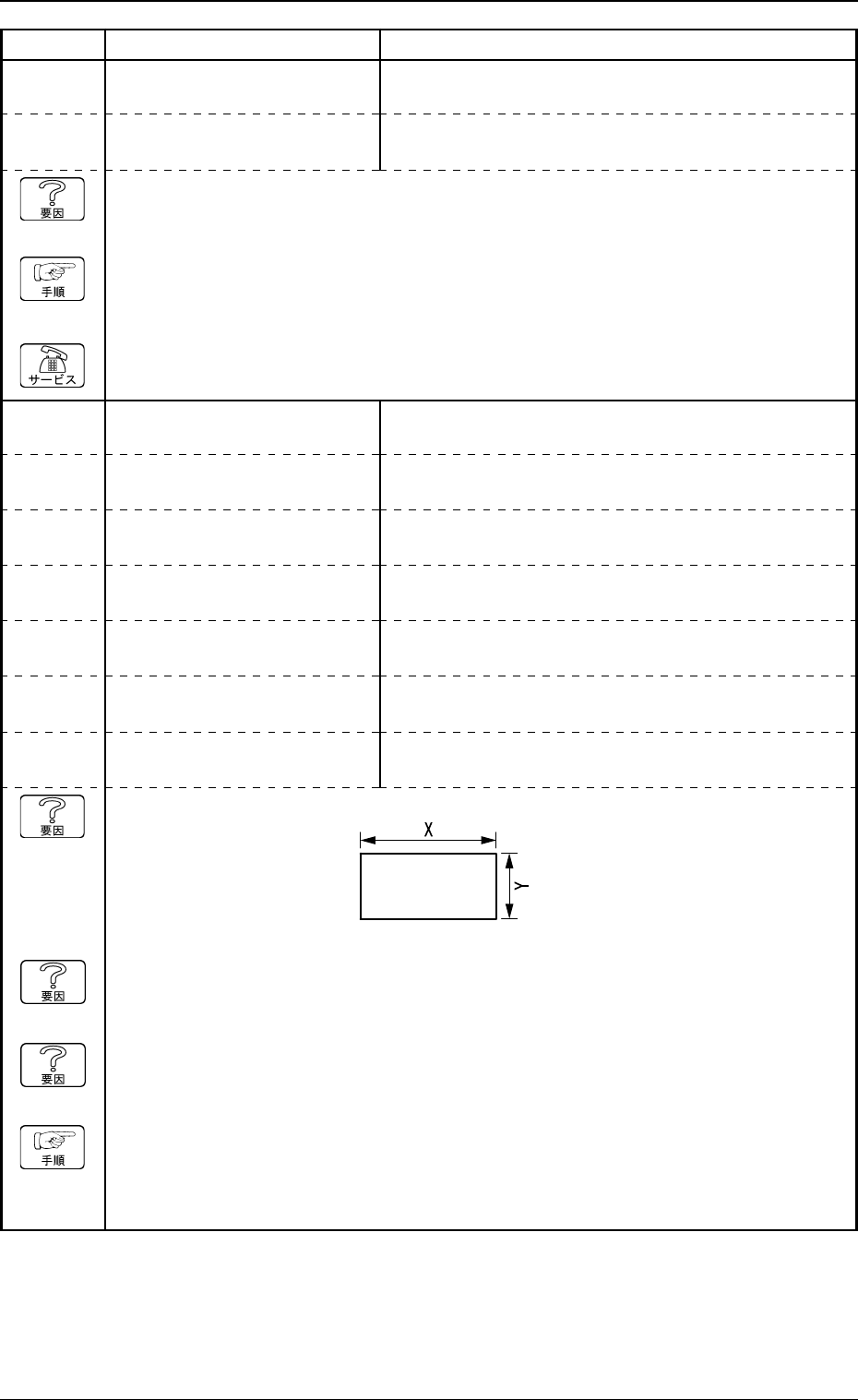

異常コード異常コード

異常コード

部表示部表示

部表示

部表示部表示

部表示

15000001 照明コントロールボード間通信

異常

認識・照明コントロールボード間通信に異常があった。

(要因 1) 装置の自己診断によるメッセージです。

(要因 1 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。

上記以外の照明コントロールボード間通信

15XXXXXX 異常

その他

Table 3D4Table 3D4

Table 3D4

5. 部品認識異常コードとメッセージ一覧

0304-001 4-32 Tg0854-PM-ER

5.5.

部品認識異常コードとメッセージ一覧部品認識異常コードとメッセージ一覧

部品認識異常コードとメッセージ一覧

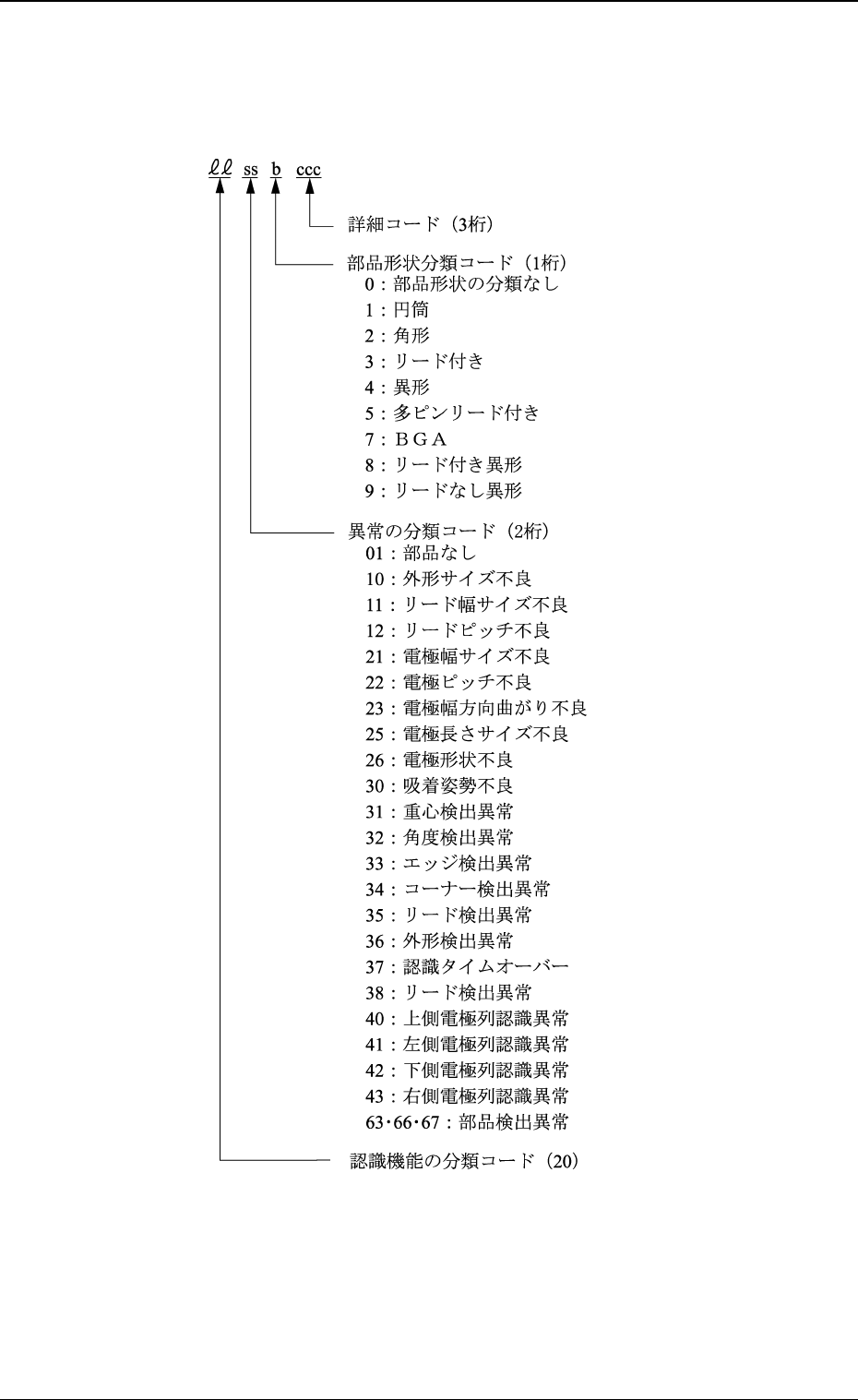

部品認識処理で発生する異常コードの内容を示します。

5. 部品認識異常コードとメッセージ一覧

0304-001 4-33 Tg0854-PM-ER

異常コード異常コード

異常コード

部表示部表示

部表示

部表示部表示

部表示

20010000 部品なし部品がノズルに吸着されていない。

(要因 1) 装置の自己診断によるメッセージです。

(要因 1 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。

2001X001 部品なし

注: X は1～4,8,9 です。

部品がノズルに吸着されていない。

Table 3D5Table 3D5

Table 3D5

2010X001 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Xが許容値より小さい。

2010X002 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Xが許容値より大きい。

2010X003 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Yが許容値より小さい。

2010X004 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Yが許容値より大きい。

2010X005 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Xが異なる。

2010X006 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法Yが異なる。

2010X007 外形サイズ不良

注: X は1～4,8,9 です。

部品外形寸法X または Y が異なる。

(要因 1) 使用部品の “外形寸法X・Y・許容値” が違っていませんか。

(要因 2) コーナー（またはエッジ、リード）付近のノズル拡散板およびヘッド照明

にごみ、ほこりなどが付着していませんか。

(要因 3) 部品供給方向が合っていないことが考えられます。

(要因 1、2、3 の復帰方法)

復帰手順

(1) 使用部品と部品ライブラリデータ “外形寸法X・Y・許容値”を確認してください。

(2) 部品ライブラリデータが間違っている場合は、修正してください。

Fig.3D2Fig.3D2

Fig.3D2
