Tg0854-PM-ER 1 .2 装着精度悪化要因の確認と対策 0304-001 1-13 基板バックアップピンの設定位置は適正ですか？基板バックアップピンの設定位置は適正ですか？基板バックアップピンの設定位置は適正ですか？基板バックアップピンの設定位置は適正ですか？基板バックアップピンの設定位置は適正ですか？ * 1 * 1 * 1 * 1 * 1 基板バックアップピンのセット位置が問題ないか目視で確認してください。特に…

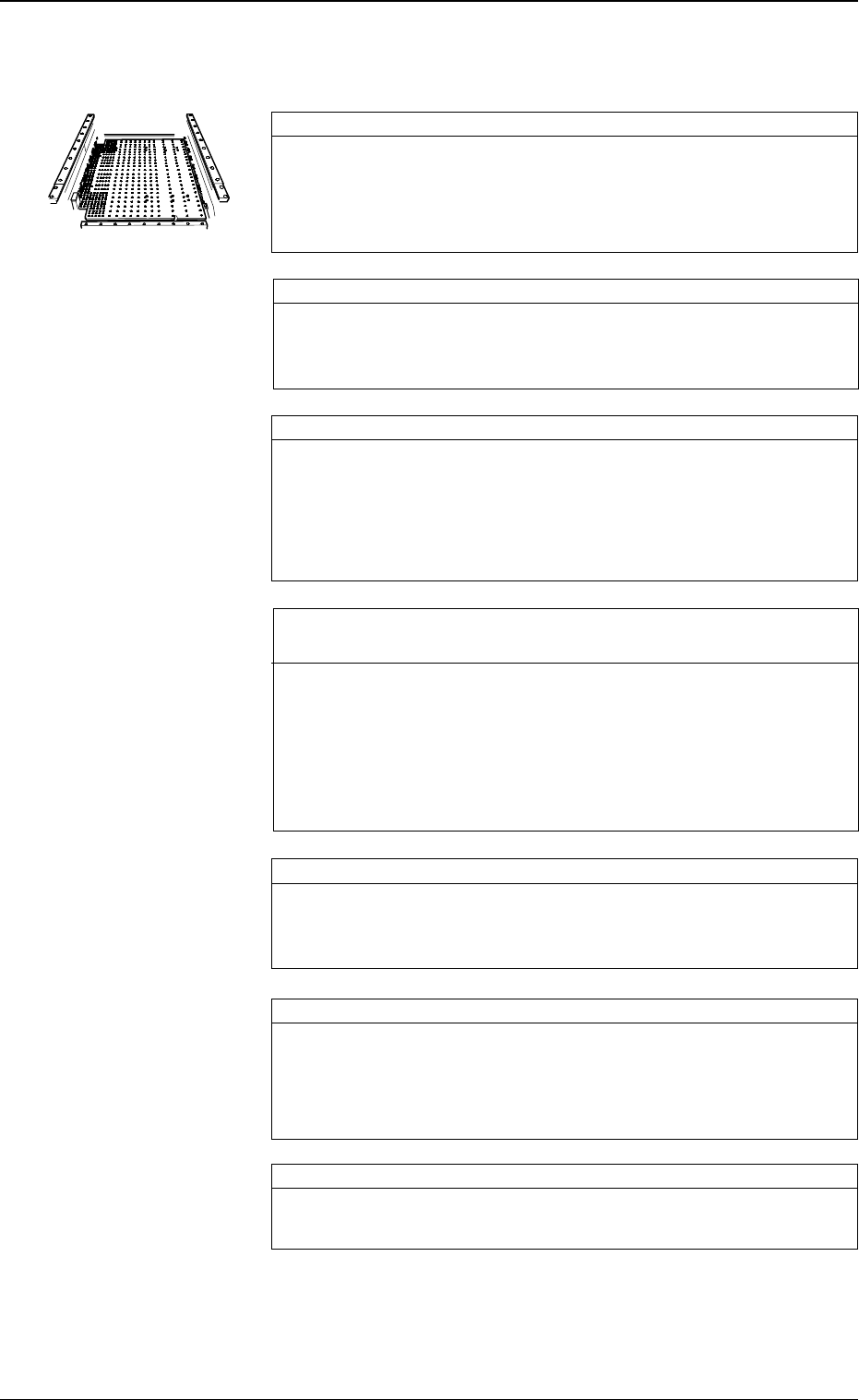

Tg0854-PM-ER

1.2 装着精度悪化要因の確認と対策

0307-002 1-12

吸着ノズルに汚れなどがありませんか？吸着ノズルに汚れなどがありませんか？

吸着ノズルに汚れなどがありませんか？

*8 *8

拡散板が汚れていると、部品認識異常が出たり、誤認識の原因にな

ります。

吸着ノズルの拡散板の表面に皮脂・油等が付着した場合は、下記項

目に留意して清掃してください。 (部品認識できなくなる可能性が

あります。)

禁止事項禁止事項

禁止事項

• 有機溶剤、ウエス等の使用

• 拡散板にキズが付く行為

推奨清掃推奨清掃

推奨清掃: 水中にて、10∼15分以内で超音波洗浄を行います。

吸着ノズルに付いた水分は、圧縮エアで吹き飛ばしてく

ださい。

それでも汚れの落ちない場合は、当社営業部にご相談く

ださい。

注注

注 : 有機溶剤、ウエス等は絶対に使用しないでください。

ノズル先端部に汚れがある場合は、レンズクリーナクロスで拭き

取ってください。

“第4編 1節の 6.毎月メンテナンス、ノズルストッカ” を参照し

てください。

ヘッド回転軸がスムーズに回転しますか？ヘッド回転軸がスムーズに回転しますか？

ヘッド回転軸がスムーズに回転しますか？

*9 *9

ヘッド回転軸を手で回転させたとき、ゴリ感がなくスムーズに回転

するか確認してください。

装着レベルは適正ですか？装着レベルは適正ですか？

装着レベルは適正ですか？

*10 *10

*10

部品を強く押し込んで装着したり、装着面に達するまでに真空が

OFFするような設定の場合、装着時に部品の位置ズレが発生します。

高さ方向のオフセット、部品ライブラリの高さデータなどを確認し

てください。

装置のオフセットは適正ですか？装置のオフセットは適正ですか？

装置のオフセットは適正ですか？

*11 *11

*11

装置のオフセットデータがおかしいと正常に吸着/装着できません。

“データ編集”→“オフセットデータ”画面で、各オフセットデータ

を確認してください。

“手動動作”や“テスト確認”画面等で、各動作での移動位置が正常

か目視で確認してください。

注注

注 : “装置メンテナンス”→“ティーチング”画面で、各オフセッ

トデータがティーチングできますが、一連の装置オフセットす

べてをティーチングし直す必要があります。また、ティーチン

グのための専用治具も必要になります。ティーチングを行う必

要がある場合は、当社営業部にご相談ください。

拡散板

ノズル先端部

Fig.3A19Fig.3A19

Fig.3A19

Fig.3A20Fig.3A20

Fig.3A20

Tg0854-PM-ER

1.2 装着精度悪化要因の確認と対策

0304-001 1-13

基板バックアップピンの設定位置は適正ですか？基板バックアップピンの設定位置は適正ですか？

基板バックアップピンの設定位置は適正ですか？

*1 *1

基板バックアップピンのセット位置が問題ないか目視で確認してく

ださい。

特に、両面実装基板は、基板バックアップピンに裏付け部品などが

当たっていないか確認してください。

基板押え板の動きは正常ですか？基板押え板の動きは正常ですか？

基板押え板の動きは正常ですか？

*2 *2

基板押え板の動きに問題ないか目視で確認してください。基板押え

板の押し上げの動きが正常でないと装着中に基板の位置決めがズレ

てくる可能性があります。

基板幅に対するコンベア幅の設定は適正ですか？基板幅に対するコンベア幅の設定は適正ですか？

基板幅に対するコンベア幅の設定は適正ですか？

*3 *3

コンベア幅が適正でないと、スムーズに基板が搬送されないため、

基板を正しく位置決めできなかったり、装着時の振動で、基板の位

置ズレが発生します。

また、基板の横押しが不十分で、基板の位置決めがうまくできな

かったり、装着中に基板がズレる場合があります。

固定シュートの溝、固定シュートの溝、

固定シュートの溝、

または可動側シュートのベアリングに異常はまたは可動側シュートのベアリングに異常は

または可動側シュートのベアリングに異常は

ありませんか？ありませんか？

ありませんか？

*4 *4

固定シュートの溝に異物があると、基板を正しく位置決めできない

ため、装着位置ズレが起こる場合があります。

また、基板搬送時に固定シュートの溝に異物があったり、可動

シュートのベアリングの動きが悪い場合、スムーズに基板が搬送さ

れないため、基板を正しく位置決めできなかったり、装着時の振動

で、基板の位置ズレが発生します。

基板の表面状態に問題はありませんか？基板の表面状態に問題はありませんか？

基板の表面状態に問題はありませんか？

*5 *5

基板の表面に凸凹・反りなどがないか確認してください。特に、基

板の反りは、部品装着時に基板がバウンドして部品がズレる可能性

があります。

接着剤や半田ペーストの量は適正ですか？接着剤や半田ペーストの量は適正ですか？

接着剤や半田ペーストの量は適正ですか？

*6 *6

接着剤や半田ペーストの量が少なすぎると、部品を固定できないた

め装着ズレが発生する場合があります。

また、接着剤や半田ペーストの量が多すぎる場合にも、装着面の高

さが変わってくるため、装着ズレが発生する場合があります。

接着剤や半田ペーストと部品との位置関係は適正ですか？接着剤や半田ペーストと部品との位置関係は適正ですか？

接着剤や半田ペーストと部品との位置関係は適正ですか？

*7 *7

部品装着後の基板を確認し、パターンに対し装着位置がズレている

ようであれば、装着座標の修正を行ってください。

1.2.21.2.2

1.2.2

基板位置決め部基板位置決め部

基板位置決め部

・・

・

ユーザ生産基板ユーザ生産基板

ユーザ生産基板

・・

・

トランスファ部での精度トランスファ部での精度

トランスファ部での精度

悪化要因悪化要因

悪化要因

Fig.3A21Fig.3A21

Fig.3A21

Tg0854-PM-ER

1.2 装着精度悪化要因の確認と対策

0304-001 1-14

部品装着済み基板を搬送中に、部品装着済み基板を搬送中に、

部品装着済み基板を搬送中に、

振動やショックを与える要因はあ振動やショックを与える要因はあ

振動やショックを与える要因はあ

りませんか？りませんか？

りませんか？

*8 *8

基板搬送シュートに異常がある場合基板をスムーズに搬送できない

ため、装着位置ズレを起こす場合があります。また、後工程等で基

板ストッパに基板を当てて止める場合のショックが大きいと、装着

済みの部品がズレる場合があります。
